ECE40US03-S

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 33W开关电源, 3.3V 直流输出电压 10A输出电流, 1输出点
供应商型号: ECE40US03-S
供应商: TME
标准整包数: 1

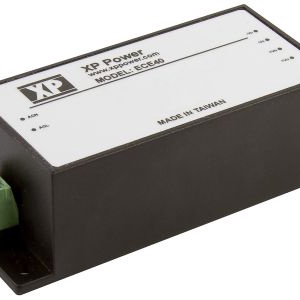

XP POWER AC-DC模块 ECE40US03-S

ECE40US03-S概述

    ECE20/40 系列电子元器件产品手册

    产品简介


    ECE20/40 系列是专为紧凑型应用设计的高效直流电源转换器。该系列涵盖20W和40W两种功率等级,提供多种输出电压选择(从3.3V到48V),适用于各种工业控制、通信设备、医疗仪器等领域。其核心优势在于超紧凑的设计、高效率和宽泛的工作电压范围,使得它在苛刻的应用环境中也能稳定运行。

    技术参数


    - 输入电压: 85-264 VAC(120-370 VDC)
    - 输入频率: 47-63 Hz
    - 最大输入电流:
    - ECE20: 0.3 A rms(230 VAC时)
    - ECE40: 0.5 A rms(230 VAC时)
    - 浪涌电流:
    - 20 A(115 VAC时)
    - 40 A(230 VAC时),冷启动温度为25°C
    - 输入保护: 内置保险丝
    - 效率: 见表格
    - 隔离: 3000 VAC 输入到输出
    - 开关频率: 100 kHz(典型值)
    - 工作温度范围: -25°C 到 +70°C
    - 储存温度范围: -40°C 到 +85°C
    - 湿度范围: 95% RH,非冷凝
    - 振动: 2 g,10 Hz 至 500 Hz,每周期10分钟,三个轴方向各60分钟
    - 电磁兼容性: 符合EN标准
    - 安全认证: 符合EN60950-1, UL60950-1, CSA22.2 No. 234标准

    产品特点和优势


    - 超紧凑设计: 适合空间受限的应用环境。
    - 单输出版本: 从3.3V到48V不等,满足不同应用需求。
    - 低待机电流: 待机电流小于0.3W。
    - 峰值负载能力: 能够应对瞬时负载冲击。
    - 封装形式: 可选PCB安装或机箱安装。
    - 三年质保: 提供可靠的质量保证。
    - 高效率: 在230 VAC输入条件下,平均效率超过73%,最高可达86%。

    应用案例和使用建议


    - 工业控制: 用于自动化设备中的电源供应。
    - 通信设备: 适用于电信基站、数据中心等场合。
    - 医疗设备: 为精密医疗设备提供稳定的电力支持。
    - 使用建议: 建议在设计电路板时考虑散热措施,以确保电源长期稳定运行。同时,根据实际应用需求选择合适的输出电压和电流版本。

    兼容性和支持


    - 兼容性: ECE20/40系列具有广泛的兼容性,可与大多数标准电路板兼容。另外,对于ECE40型号,还提供螺丝端子安装选项。
    - 支持: 厂商提供详细的技术支持文档和客户服务,确保用户能够顺利集成和使用该产品。

    常见问题与解决方案


    - Q: 如何确保电源在高温环境下正常工作?
    - A: 确保良好的散热条件,并遵循厂商推荐的安装指南。若有必要,可增加外部风扇辅助散热。
    - Q: 如何处理过载情况?
    - A: 使用短路保护功能,系统会在过载情况下自动断开并重新启动,从而避免损坏。
    - Q: 如何判断电源是否处于正常工作状态?
    - A: 定期检查输入和输出电压,确保它们在规定的范围内。此外,可通过查看指示灯的状态来判断电源工作是否正常。

    总结和推荐


    ECE20/40系列电子元器件凭借其超紧凑设计、高效能和广泛的应用范围,在众多同类产品中脱颖而出。无论是工业控制、通信设备还是医疗领域,都能找到其适用的场景。考虑到其出色的性价比和完善的售后服务,我们强烈推荐此系列产品。

ECE40US03-S参数

参数
类型 -
散热方式 -
最大容性负载 -
输出电压组数 1
转换效率 73%
输出方式 Fixed
输出电流最大值 10A
输出总功率 35W
开关频率 -
输入电压最小值 85V~264V(AC)
输出电压 3.3V
输入电压最大值 -
特性 DC Input Capable,Universal Input
长*宽*高 96mm(长度)*40mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ECE40US03-S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECE40US03-S数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECE40US03-S ECE40US03-S数据手册

ECE40US03-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
