EML30US12-S

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 30W开关电源, 12V 直流输出电压 2.5A输出电流, 1输出点
供应商型号: 2451828
供应商: 海外现货
标准整包数: 1

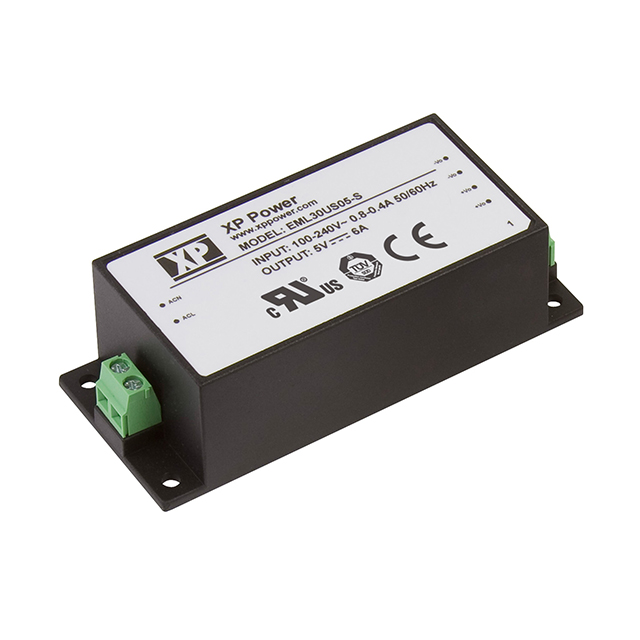

XP POWER AC-DC模块 EML30US12-S

EML30US12-S概述

    EML30 系列 AC-DC 电源供应器技术手册

    产品简介


    EML30 系列 AC-DC 电源供应器是一款为医疗应用设计的开放式框架和封装式单输出电源供应器。这一系列提供了多种机械选项,包括印刷电路板安装(PCB)、开放式框架、机箱安装(带螺纹接线端子)和导轨安装。该系列产品已通过全球范围内的医疗安全标准认证,并符合对传导和辐射排放的 B 类标准,且具有 130% 峰值负载能力(持续 30 秒),这些二级隔离部件有助于系统设计师将产品轻松集成到最新的医疗设备和应用中。

    技术参数


    - 尺寸:(单位:英寸(毫米))
    - PCB 安装(-P):2.96 x 1.36 x 1.05 (75.2 x 34.6 x 26.7)
    - 导轨安装(-T):3.46 x 1.36 x 1.00 (87.9 x 34.6 x 25.4)
    - 封装型 PCB 安装(-E):3.10 x 1.50 x 1.10 (78.7 x 38.1 x 27.9)
    - 螺纹接线端子安装(-S):3.78 x 1.57 x 1.12 (96.0 x 40.0 x 28.5)
    - 输出功率:30W
    - 电压范围:85-264 VAC(降额范围:90 VAC 至 85 VAC)
    - 效率:79%-88%
    - 工作温度:-20°C 至 +70°C(50°C 以上线性降额至 50°C)
    - 存储温度:-40°C 至 +85°C
    - 冷却方式:自然对流
    - 电气参数:
    - 输出电压范围:3.3VDC 至 48VDC
    - 瞬态响应:4% 偏差,在 500µs 内恢复至 1%
    - 过压保护:195% 至 216% Vnom(3.3V 版本);115% 至 140% Vnom(其他版本)
    - 浪涌电流:20/40A(115/230VAC)
    - 电磁兼容性(EMC):符合 EN55032/11 Class B,EN61000-4 标准

    产品特点和优势


    - 紧凑尺寸:适用于空间受限的应用场景。
    - 医疗安全认证:获得全球范围内的医疗安全标准认证。
    - 广泛的输出电压选择:单输出电压范围从 3.3V 至 48V,满足不同应用需求。
    - 多样的安装方式:提供 PCB 安装、开放式框架、机箱安装及导轨安装等多种安装方式,适应各种使用环境。
    - 高效的热管理:提供高效散热方案,确保稳定运行。
    - 长寿命保修:提供三年质保,减少用户后期维护成本。

    应用案例和使用建议


    EML30 系列电源供应器广泛应用于医疗设备,如便携式监护仪、输液泵等。例如,在设计便携式监护仪时,由于空间限制,可以优先选择 PCB 安装方式;而医院环境下的应用,则可能需要考虑机箱安装或导轨安装,以确保设备长期稳定运行。
    使用建议:
    - 环境适应性:由于工作温度范围广,适合在各种复杂环境中使用。
    - 散热设计:在高温环境下使用时,应适当增加散热措施,以保证电源供应器的稳定性。

    兼容性和支持


    EML30 系列电源供应器与其他医疗设备兼容性良好,符合国际医疗安全标准。厂商提供丰富的技术支持和售后服务,确保客户在使用过程中遇到任何问题时能够及时获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查输入电压是否在规定范围内,确认所有连接是否牢固 |
    | 输出电压不稳定 | 检查负载是否过大,确认电源供应器的输出是否在规定范围内 |
    | 过热保护触发 | 减少负载或增加散热措施 |

    总结和推荐


    EML30 系列 AC-DC 电源供应器凭借其紧凑的尺寸、广泛的输出电压选择和卓越的安全性能,在医疗设备领域具有显著的优势。其丰富的安装方式、优异的电气特性和强大的 EMC 性能使其成为医疗设备制造商的理想选择。强烈推荐使用 EML30 系列电源供应器,尤其是在空间受限和要求高可靠性的医疗应用场景中。

EML30US12-S参数

参数
输出方式 Fixed
散热方式 -
特性 DC Input Capable,Universal Input
类型 -
最大容性负载 -
输出电流最大值 2.5A
输入电压最小值 85V~264V(AC)
开关频率 -
输出总功率 30W
转换效率 -
输出电压 12V
输出电压组数 1
输入电压最大值 -
长*宽*高 96mm(长度)*40mm(宽度)
安装方式 底座安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

EML30US12-S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

EML30US12-S数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER EML30US12-S EML30US12-S数据手册

EML30US12-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
