ECM100US33

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 100W开关电源, 33V 直流输出电压 3A输出电流, 1输出点
供应商型号: 2099508
供应商: 海外现货
标准整包数: 1

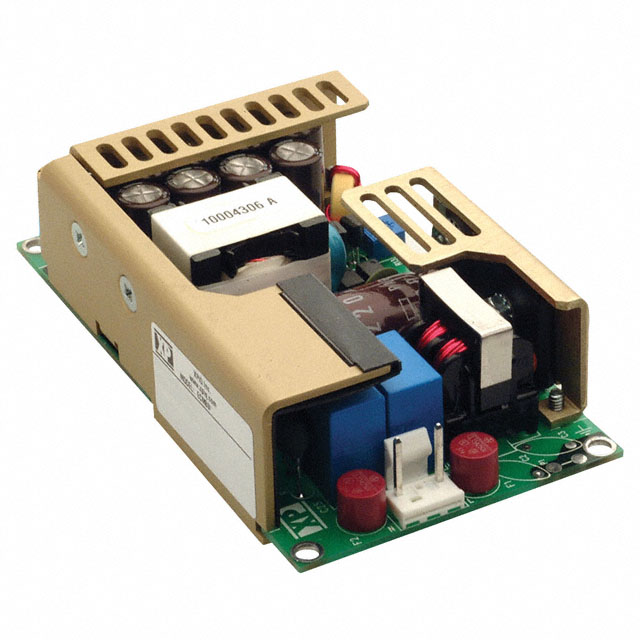

XP POWER AC-DC模块 ECM100US33

ECM100US33概述


    产品简介


    ECM 系列 AC/DC 电源
    ECM 系列是一款高效且紧凑的交流转直流电源模块,适用于工业和医疗设备。它们提供多种输出电压和电流选择,非常适合需要稳定和可靠电源供应的应用场合。ECM 系列包括多个型号,涵盖从 40W 到 100W 的功率范围。这些电源模块以其高性能和高可靠性而著称,广泛应用于信息技术(IT)设备和医疗器械。

    技术参数


    - 输入参数
    - 输入电压:90-264 VAC(120-370 VDC)
    - 输入频率:47-63 Hz;440 Hz
    - 输入电流:40 W:0.4 A(最大)@ 230 VAC;60 W:0.6 A(最大)@ 230 VAC;100 W:0.9 A(最大)@ 230 VAC
    - 冲击电流:40 A @ 230 VAC
    - 接地泄漏电流:<125 µA @ 115 VAC/60 Hz;<210 µA @ 230 VAC/50 Hz
    - 功率因数:符合 EN61000-3-2
    - 输入保护:内置 T3.15 A, 250 V 熔断丝
    - 输出参数
    - 输出电压:见表格
    - 输出电压调整:±5% 在 3.3 V 和 5 V 版本上;±10% 在其他单输出模型和多输出模型上的 V1
    - 初始设置精度:±1.0% V1,±5% V2, V3 & V4
    - 最小负载:见表格
    - 启动延迟时间:1.5 s(最大)
    - 启动上升时间:10 ms(最大)
    - 保持时间:16/75 ms(最小)在 115/230 VAC
    - 线路调节:±0.5%
    - 负载调节:±1% 单输出模型;±3% V1, ±5% V2 & V3 ECM40/60 多输出模型。±1% V1 & V2, ±5% V3 & V4 ECM100
    - 跨调节:2% 在 ECM40/60 上
    - 过压保护:115-135% Vnom,通过重新接通输入端重置
    - 过载保护:110-150% 主电源限制,自动恢复
    - 短路保护:跳闸并重启(中断模式)
    - 温度系数:0.05%/°C
    - 峰值负载:120% 可持续 100 ms @ ECM40/60(见注释)

    产品特点和优势


    ECM 系列电源具有以下显著特点和优势:
    - 紧凑设计:ECM 系列采用紧凑型设计,适用于空间受限的应用环境。
    - 认证齐全:通过了 IT 和医疗领域的相关认证,保证了产品的安全性和可靠性。
    - 对流冷却:ECM 系列支持自然对流冷却,降低了系统噪音和运行成本。
    - 不同版本可选:提供了直流输入版本(DCM 系列)和 PoE 隔离版本(POE 系列),满足多样化的应用场景需求。
    - 三年保修:提供长达三年的保修期,确保客户长期使用无忧。

    应用案例和使用建议


    ECM 系列广泛应用于各种领域,如服务器、通信设备、医疗器械、以及实验室仪器。根据手册中的应用示例,我们建议用户在设计电路时要注意以下几点:
    - 散热管理:尽管 ECM 系列支持自然对流冷却,但在高功率应用中建议考虑额外的散热措施以保证良好的散热效果。
    - 电缆连接:为了提高连接的可靠性和稳定性,建议使用高质量的 Molex 连接器,避免松动或接触不良。
    - 负载平衡:在多输出模型中,应注意各输出通道之间的负载平衡,确保每个通道都能稳定工作。

    兼容性和支持


    - 兼容性:ECM 系列与市场上主流的电气设备和电子元件兼容良好,方便进行系统集成。
    - 技术支持:厂商提供了详细的技术手册和专业支持服务,确保客户在使用过程中能够及时获得帮助。同时,提供配件如接线套件和盖板等,方便用户进行安装和维护。

    常见问题与解决方案


    - 问题:开机瞬间出现电压不稳定
    - 解决方案:确认所有连接正确无误,并检查接地情况。如果问题依然存在,联系技术支持寻求进一步帮助。

    - 问题:负载突然增加导致过载
    - 解决方案:根据实际负载需求合理配置电源容量,必要时可以采用更大功率的电源模块。

    - 问题:电源温度过高
    - 解决方案:确保电源周围有足够的通风空间,并检查是否有足够的散热措施。如有需要,可以增加风扇或其他冷却装置。

    总结和推荐


    综上所述,ECM 系列 AC/DC 电源凭借其高效的转换能力、稳定的性能、全面的安全认证和优质的售后服务,在各类应用环境中表现优异。特别是在需要高性能、高可靠性的应用场景中,如医疗设备、通信设备和信息技术设备等领域,表现出色。因此,我们强烈推荐 ECM 系列电源作为首选解决方案。
    如果您有任何疑问或需要更多技术支持,请随时联系厂商的客户服务团队。

ECM100US33参数

参数
输入电压最小值 90V~264V(AC),120V~370V(DC)
输出电压 33V
输出方式 Pin Terminal Block
输出电压组数 1
转换效率 -
输出电流最大值 3A
最大容性负载 -
开关频率 -
散热方式 No
特性 Adjustable Output,Universal Input
输入电压最大值 370V
类型 -
输出总功率 100W
长*宽*高 114.3mm(长度)*63.5mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

ECM100US33厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECM100US33数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECM100US33 ECM100US33数据手册

ECM100US33封装设计

查看详情并下载
Symbol
Footprint
3D Model
