JTD1524S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTD15系列, 9 → 36 V 直流输入, 5V 直流输出, 15W
供应商型号: 1357941
供应商: 海外现货
标准整包数: 10

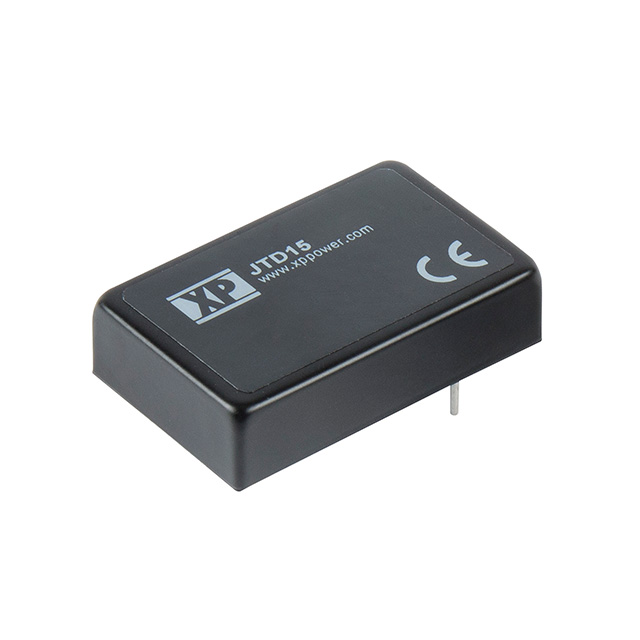

XP POWER AC-DC模块 JTD1524S05

JTD1524S05概述

    JTD15 Series DC-DC Converter 技术手册



    产品简介




    JTD15系列DC-DC转换器是一款高效的电源解决方案,具有多种输出模式(单输出和双输出)。该转换器适用于广泛的输入电压范围,能够在不同负载条件下提供稳定可靠的输出。广泛应用于通信设备、医疗设备、工业自动化控制等领域。


    技术参数




    输出规格


    | 输出电压 | 输出电流(满载) | 效率 |
    |--------|-------------|-----|
    | 3.3 V | 515 mA | 82% |
    | 5.0 V | 755 mA | 85% |
    | 12.0 V | 735 mA | 88% |
    | 15.0 V | 725 mA | 89% |
    | ±5.0 V | ±500 mA | 85% |
    | ±12.0 V| ±470 mA | 88% |
    | ±15.0 V| ±330 mA | 89% |

    输入规格


    | 输入电压范围 | 输入电流(满载) |
    |---------|----------------|
    | 9-36 V | 82% |
    | 18-75 V | 85% |

    尺寸和重量


    | 尺寸 | 长度x宽度x高度(英寸/毫米) |
    |--------------|-------------------------|
    | 1.6" x 1.0" x 0.41" (40.6 x 25.4 x 10.4 mm) |
    | 重 量 | 0.064 lbs (29.0 g) |

    工作条件


    - 温度范围:-40°C 至 +100°C
    - 存储温度:-55°C 至 +125°C
    - 湿度:95% RH(非冷凝)


    产品特点和优势




    1. 宽输入电压范围:JTD15系列可接受9-36V或18-75V的输入电压,适应各种不同的电源环境。
    2. 高效率:转换器的效率高达90%,减少能源损耗。
    3. 隔离保护:具备3000VDC输入到输出的隔离能力,确保安全可靠运行。
    4. 远程控制:可通过远程控制引脚实现开/关控制,方便灵活。


    应用案例和使用建议




    应用案例


    JTD15系列DC-DC转换器在多种场合下得到广泛应用,如电信设备、医疗设备、工业自动化控制系统等。例如,在某些医疗设备中,JTD15可以为传感器模块提供稳定的电源,确保设备的正常运行。

    使用建议


    1. 散热设计:考虑到JTD15的工作温度范围较广,建议采用自然对流冷却方式,并确保良好的散热条件。
    2. 负载管理:对于双输出型号,在一个输出满载时需要特别注意另一个输出的负载变化,避免出现性能下降。
    3. 电路保护:外部电容和TVS二极管可以帮助提高电磁兼容性,减少干扰。例如,可以使用330μF/100V电解电容和3kW TVS二极管来过滤输入端的突波。


    兼容性和支持




    JTD15系列DC-DC转换器具有广泛的兼容性,可以与其他标准电子元件配合使用。厂家提供了三年保修服务,确保长期稳定运行。


    常见问题与解决方案




    问题1:转换器输出电压不稳定

    解决方案:

    检查输入电压是否符合要求,确认连接正确无误。如果输入电压正常,可以尝试调整外部电阻以微调输出电压。

    问题2:转换器过热

    解决方案:

    确保良好的通风条件,使用适当的散热措施。如果仍然过热,建议降低负载或增加外部冷却设备。

    问题3:无法远程控制

    解决方案:

    检查远程控制引脚连接是否正确。确保输入信号符合逻辑电平要求。


    总结和推荐




    综上所述,JTD15系列DC-DC转换器是一款高效、稳定且适用范围广泛的电源解决方案。其强大的功能和广泛的兼容性使其在多种应用场景中表现出色。我们强烈推荐这一产品用于各种工业和商业用途,尤其是对电源稳定性有较高要求的场合。

JTD1524S05参数

参数
输出方式 -
最大容性负载 -
类型 -
输出总功率 -
输入电压最小值 9V~36V(DC)
转换效率 83%
输入电压最大值 36V
散热方式 -
输出电压 5V
开关频率 -
特性 Remote On/Off,OCP,OVP,SCP
输出电流最大值 3A
输出电压组数 1
长*宽*高 40.64mm(长度)*25.4mm(宽度)
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTD1524S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTD1524S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTD1524S05 JTD1524S05数据手册

JTD1524S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
