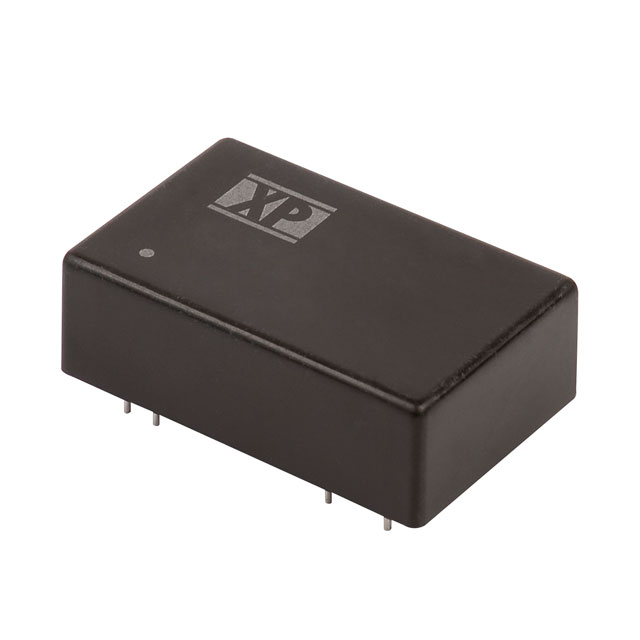

JCE0612D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE系列, 9 → 18 V 直流输入, ±5V 直流输出, 6W
供应商型号: 1470-1921-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JCE0612D05

JCE0612D05概述

    # JCE系列DC-DC转换器技术手册

    产品简介


    JCE系列是高效率的DC-DC转换器,适用于各种工业和通信应用。它具有多种输入电压范围(12V、24V和48V),能够提供单路和双路输出。该转换器内置强大的隔离特性,确保系统稳定运行,同时具备优异的电磁兼容性能。其坚固的设计使其能够在极端的工作环境下可靠运行。

    技术参数


    输入参数
    - 输入电压范围: 12V (9-18VDC),24V (18-36VDC),48V (36-75VDC)
    - 输入电流: 见表
    - 输入滤波: Pi网络
    - 输入反射纹波: 20mA pk-pk
    - 输入浪涌:
    - 12V模型:25VDC,100ms
    - 24V模型:50VDC,100ms
    - 48V模型:100VDC,100ms
    - 欠压锁定:
    - 12V模型:>8.5V启动,<8.0V关闭
    - 24V模型:>16.5V启动,<15.5V关闭
    - 48V模型:>34.5V启动,<33.5V关闭
    输出参数
    - 输出电压: 见表
    - 输出电压平衡: ±2%(双路输出)
    - 初始设置精度: ±2%
    - 最小负载: 无要求
    - 线路调节: ±0.5%
    - 负载调节: ±1.2%(单路输出)和±5%(双路输出)
    - 交叉调节: ±5%(双路输出)
    - 启动延迟: 20ms典型值
    - 纹波与噪声: 80mV pk-pk(100mV D24模型),20MHz带宽
    - 瞬态响应: 3%最大偏差,在300μs内恢复至1%(S3V3模型4%最大偏差)
    - 过载保护: 135%-185%满载
    - 短路保护: 跳闸重启,自动恢复
    - 最大电容负载: 见表
    其他参数
    - 效率: 见表
    - 隔离电压: 1500VDC(输入到输出),3000VDC可选(输入到输出)
    - 隔离电容: 1000pF典型(输入到输出)
    - 隔离电阻: 109Ω
    - 开关频率: 330kHz典型
    - 功率密度: 15W/in3
    - 平均故障间隔时间(MTBF): >800KHrs
    - 环境参数:
    - 工作温度: -40°C至+100°C(见降额曲线)
    - 外壳温度: 最大+100°C
    - 存储温度: -55°C至+125°C
    - 冷却方式: 自然对流
    - 工作湿度: 最高达95%RH,非凝结状态
    - 电磁兼容性:
    - 发射: 符合EN55032标准
    - 静电放电: 符合EN61000-4-2标准,等级3
    - 辐射抗扰度: 符合EN61000-4-3标准,10V/m
    - 快速瞬变/突发: 符合EN61000-4-4标准,等级3
    - 浪涌: 符合EN61000-4-5标准,等级2
    - 传导抗扰度: 符合EN61000-4-6标准,10Vrms
    - 磁场抗扰度: 符合EN61000-4-8标准,1A/m
    - 安全性:
    - 认证: UL62368-1,CAN/CSA C22.2 No. 62368-1,CE(符合所有适用指令),UKCA(符合所有适用立法)

    产品特点和优势


    1. 高效率: 最高达84%,提供更高的能量利用率。
    2. 宽输入范围: 支持12V、24V和48V输入,适用于多种应用场景。
    3. 强隔离特性: 1500VDC隔离电压,3000VDC可选,提供更安全的电力传输。
    4. 低纹波与噪声: 输出纹波和噪声极低,确保稳定的电源输出。
    5. 优秀的瞬态响应: 快速恢复能力,确保负载变化时的稳定性能。
    6. 广泛的兼容性: 与多种设备和电路板高度兼容,易于集成。

    应用案例和使用建议


    JCE系列广泛应用于工业自动化、电信设备、医疗设备等领域。例如,在一个工业控制系统中,JCE可以作为核心电源模块,提供稳定可靠的电力供应。为了提高系统的可靠性,建议在使用过程中注意以下几点:
    1. 确保输入电压和电流在其额定范围内。
    2. 在输入端安装合适的滤波电容以减少纹波。
    3. 使用合适的电容负载,确保输出稳定。

    兼容性和支持


    JCE系列DC-DC转换器与大多数主流电子设备和电路板兼容。制造商提供了三年保修,并支持相关的技术支持服务。对于特殊需求的应用,可以通过添加不同的后缀(如“-H”或“-M”)来定制产品的功能。

    常见问题与解决方案


    1. 问题: 设备无法正常启动
    - 解决方案: 检查输入电压是否在规定范围内,并确保输入端有足够的滤波电容。
    2. 问题: 输出电压不稳定
    - 解决方案: 检查负载是否超过了规定的最大负载,并调整负载平衡。
    3. 问题: 系统出现过载报警
    - 解决方案: 检查系统是否有异常负载,并适当降低系统负载。

    总结和推荐


    JCE系列DC-DC转换器凭借其高效率、宽输入范围、强隔离特性和优秀的瞬态响应等特点,非常适合在工业自动化和通信领域中使用。通过合理的应用和维护,可以确保系统的稳定性和可靠性。综上所述,强烈推荐使用该产品。

JCE0612D05参数

参数
特性 OCP,SCP,UVLO
输出电流最大值 600mA,600mA
输出方式 Fixed
最大容性负载 -
输入电压最小值 9V
转换效率 80%
输出电压组数 2
类型 -
散热方式 -
输出电压 5V
输出总功率 6W
输入电压最大值 18V
开关频率 330KHz(Typ)
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0612D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
