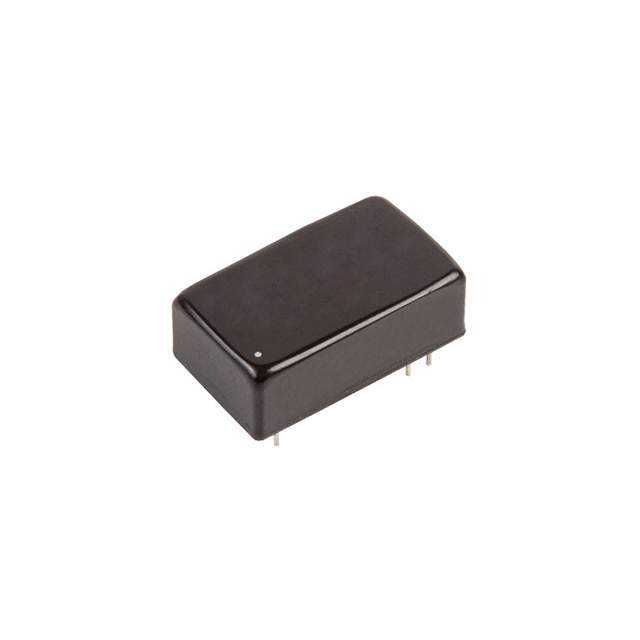

JSE0824S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSE08系列, 18 → 36 V 直流输入, 12V 直流输出, 8W
供应商型号: 1470-3545-ND
供应商: Digi-Key
标准整包数: 1

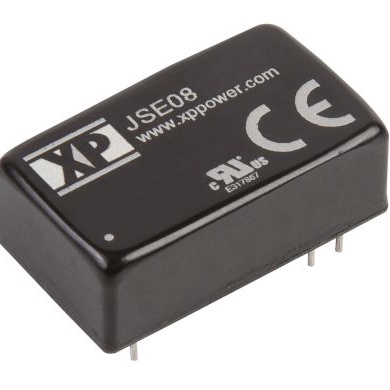

XP POWER AC-DC模块 JSE0824S12

JSE0824S12概述

    # JSE08 Series DC-DC Converter

    1. 产品简介


    JSE08系列DC-DC转换器是一种广泛应用于工业自动化、通信设备和医疗设备等多种领域的电源模块。该产品具有单输出和双输出可选,并且具备宽输入电压范围、高隔离度和紧凑的封装设计。该系列产品以其高性能、高可靠性以及易于集成的特点而受到市场的青睐。

    2. 技术参数


    输入与输出
    - 输入电压范围:9-18V,18-36V,36-75V
    - 输出电压:3.3V,5V,12V,15V,24V,±12V,±15V
    - 最大输出电流:1600mA(部分型号)
    - 效率:最高可达86%
    - 输入滤波器:内置π型
    - 过压保护:150%
    环境特性
    - 工作温度:-40°C至+105°C
    - 存储温度:-50°C至+125°C
    - 湿度:≤95% RH,非冷凝
    - 防护等级:UL 94V-0
    其他特性
    - 封装形式:DIP16
    - 外形尺寸:0.94 x 0.54 x 0.31英寸(23.8 x 13.7 x 8.0毫米)
    - 重量:约0.013磅(6.1克)

    3. 产品特点和优势


    - 高功率密度:高达50.8W/in³,适合紧凑空间安装。
    - 高隔离度:输入到输出的隔离度达到1500VDC/60s,1800VDC/1s。
    - 安全认证:通过ITE(信息技术设备)安全标准,符合IEC60950-1,UL/cUL60950-1。
    - 宽输入范围:2:1输入电压范围,提高了对不同供电环境的适应性。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化:用于传感器和执行器的供电,确保稳定的电力供应。
    - 通信设备:为通信模块提供稳定的直流电源。
    - 医疗设备:确保医疗设备在复杂环境下稳定运行。
    使用建议
    - 散热管理:由于工作温度范围较广,需要确保良好的自然对流散热条件。
    - 外部电容配置:对于瞬态响应和噪声要求较高的应用,可以考虑增加外部电容,如CHEMI-CON KY 330µF/100V。

    5. 兼容性和支持


    - 兼容性:与多种标准接口兼容,适用于各类电路板设计。
    - 技术支持:提供3年保修服务,详尽的技术文档和支持资源。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查负载平衡并调整输出电压设置 |
    | 输入电压异常 | 确认输入电压范围并在范围内使用 |
    | 效率偏低 | 重新评估系统散热情况 |

    7. 总结和推荐


    JSE08系列DC-DC转换器凭借其卓越的性能、广泛的适用性和可靠的安全认证,在多种工业和商业应用场景中表现出色。无论是从性价比还是功能特性来看,该产品都值得推荐。如果您的应用需要一个高效、可靠、易于集成的电源模块,JSE08系列将是理想的选择。

JSE0824S12参数

参数
最大容性负载 -
开关频率 -
输入电压最大值 36V
输出电压 12V
输出电压组数 1
特性 SCP,UVLO
转换效率 85%
输入电压最小值 24V(DC)
输出总功率 -
输出方式 DC-DC
输出电流最大值 665mA
散热方式 -
类型 -
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSE0824S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSE0824S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSE0824S12 JSE0824S12数据手册

JSE0824S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.9296 ¥ 256.3291
5+ $ 30.004 ¥ 248.6582
10+ $ 29.0784 ¥ 240.9872
25+ $ 27.8408 ¥ 230.7306
100+ $ 25.9793 ¥ 215.3035
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 256.32
