首页  >  产品百科  >  JCG1224S15

JCG1224S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCG系列, 18 → 36 V 直流输入, 15V 直流输出, 12W
供应商型号: 1637905
供应商: 海外现货
标准整包数: 1

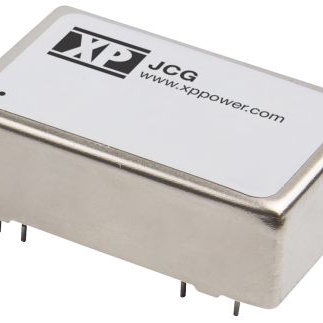

XP POWER AC-DC模块 JCG1224S15

JCG1224S15概述


    产品简介


    产品类型与功能:
    JCG系列DC-DC转换器是一款高性能的电源转换器,提供12W和15W两种功率型号。该转换器具有高功率密度、宽输入电压范围(2:1)以及1600VDC的隔离电压等级,适用于多种工业应用。
    应用领域:
    这款转换器广泛应用于工业控制、通信设备、医疗设备及新能源系统等领域。其高效稳定的输出使得在严苛环境下也能保持优异的性能表现。

    技术参数


    基本参数:
    - 功率:12W/15W
    - 输入电压范围:12V (9-18VDC),24V (18-36VDC),48V (36-75VDC)
    - 工作温度范围:-40°C 至 +100°C
    - 电流:最大电流见具体型号表
    - 初始设置精度:±1.2% (JCG12), ±1.0% (JCG15)
    - 输出电压范围:见具体型号表
    电气特性:
    - 最大容性负载:见具体型号表
    - 开机延迟时间:≤20ms
    - 线性调节率:±0.5%
    - 负载调节率:±0.5% (单路输出),±1.0% (双路输出)
    - 跨通道调节率:±5% (双路输出)
    - 响应时间:<3%,恢复至1%的时间为250µs
    - 电磁兼容性:符合EN55022 Class A标准,电磁干扰和静电放电防护均通过相关测试
    - MTBF (平均无故障时间):>1.0 MHrs

    产品特点和优势


    独特功能:
    1. 高功率密度设计使得产品体积小且性能强大。
    2. 广泛的输入电压范围和宽温工作环境适应能力强。
    3. 高达1600VDC的隔离电压,确保设备安全可靠。
    4. 支持远程启停功能,便于系统集成和控制。
    市场竞争力:
    该转换器以其高效、稳定和安全的特性在市场上具备显著的竞争优势。适用于各种严苛的工作环境,可有效提升系统的整体性能和可靠性。

    应用案例和使用建议


    应用场景:
    - 工业自动化控制系统
    - 电信基站设备
    - 医疗设备电源
    - 新能源发电系统
    使用建议:
    - 在使用前确保输入电压在规定的范围内,避免过压导致损坏。
    - 定期检查连接点的接触情况,确保良好的电气连接。
    - 根据具体的应用需求选择合适的输出电压和负载电流,以保证最佳的工作效果。

    兼容性和支持


    兼容性:
    该产品兼容多种标准电气接口,如24pin DIL镍涂层铜封装,易于与其他设备和组件集成。
    支持和服务:
    制造商提供3年的质保服务,并针对不同应用场景提供技术支持和咨询服务。

    常见问题与解决方案


    问题1:
    如何正确设置输入电压范围?
    解答:
    请参考技术手册中输入电压范围的详细参数表,并确保输入电压在规定范围内。超出范围可能导致设备损坏。
    问题2:
    当发生过载时如何处理?
    解答:
    如果检测到过载情况,转换器将自动保护并启动重启机制,恢复正常运行。此外,还可以根据需要调整负载来避免过载。
    问题3:
    设备出现噪音干扰怎么办?
    解答:
    可以检查输入端和输出端的滤波器配置,适当调整电容值或增加滤波电感来减少噪音干扰。同时,确保符合EN55022 Class A标准的电路布局。

    总结和推荐


    综合评估:
    JCG系列DC-DC转换器凭借其高功率密度、宽输入电压范围和1600VDC的隔离电压等级,使其成为一款优秀的电源转换器。其出色的性能和广泛应用能力使其在众多同类产品中脱颖而出。
    推荐结论:
    强烈推荐此款转换器用于各类工业控制系统和高可靠性要求的应用场景。如果您正在寻找一个性能卓越且高度可靠的电源解决方案,JCG系列DC-DC转换器将是您的理想选择。

JCG1224S15参数

参数
输出方式 -
类型 -
转换效率 90%
最大容性负载 -
输出电压 15V
输入电压最小值 18V
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出总功率 15W
散热方式 -
输入电压最大值 36V
输出电流最大值 800mA
开关频率 -
输出电压组数 1
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCG1224S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCG1224S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCG1224S15 JCG1224S15数据手册

JCG1224S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
