JWE0848S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWE08系列, 18 → 75 V 直流输入, 15V 直流输出, 8W
供应商型号: 1470-4085-ND
供应商: Digi-Key
标准整包数: 1

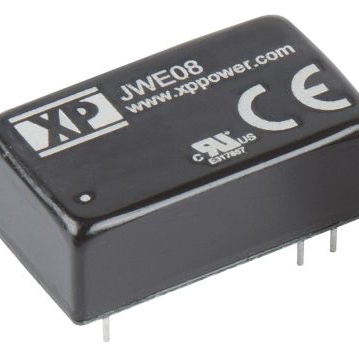

XP POWER AC-DC模块 JWE0848S15

JWE0848S15概述

    JWE08 Series DC-DC Converter:高性能电源转换解决方案

    产品简介


    JWE08系列直流-直流(DC-DC)转换器是一款高度集成、多功能的电源解决方案,适用于需要宽输入电压范围、高功率密度和卓越隔离度的应用场景。此系列转换器提供了单输出和双输出两种型号,能够广泛应用于信息技术设备(ITE)、通信系统、工业控制设备及医疗设备等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压范围 | 9.0 | 24, 48 | 36, 75 | VDC | 24V和48V为典型值 |
    | 输出电压 | 3.3 | 30 | VDC | 参见型号和额定表 |
    | 输出电压精度 | ±2.0 % | 满载时 |
    | 初始设置准确度 ±2.0 | % | 满载时 |
    | 线性调节率 | ±0.2 | ±0.8 | % | 从最小到最大输入电压 |
    | 负载调节率 | ±0.5 | ±1.0 | % | 从空载到满载 |
    | 交叉调节率 ±5.0 | % | 双输出模型中 |
    | 暂态响应 | 3 | 5 | % | 负载变化25% |
    | 纹波与噪声 55 | mV pk-pk | 20 MHz带宽 |
    | 过载保护 150 | %
    | 短路保护
    | 效率 86 | % | 见型号和额定表 |
    | 隔离 | 1500 / 1800 | VDC | 60s / 1s
    | 绝缘电阻 109 | Ω | 500VDC |
    | 绝缘电容 500 | pF
    | 开关频率 370 | kHz
    | 功率密度 50.0 | W/in³

    产品特点和优势


    - 超宽输入电压范围:从9V到75V,支持单个电源设备运行于不同电压输入的多种场景,提高了设备的通用性。
    - 高功率密度:体积仅为0.94 x 0.54 x 0.31英寸,具有出色的功率密度。
    - 1500VDC隔离:确保了高可靠性和安全性。
    - 温度适应性强:能够在-40°C至+105°C的工作环境中正常工作,适应极端环境需求。
    - 长保修期:提供三年保修期,彰显产品自信和厂商对客户的承诺。

    应用案例和使用建议


    JWE08系列DC-DC转换器广泛应用于电信基础设施、医疗设备、信息技术设备及自动化控制系统中。根据手册提供的应用场景,例如在服务器、通信基站和医疗成像设备中的电源管理部分,可以看到它在实际操作中的有效性和灵活性。
    建议在设计电路时考虑JWE08的宽输入电压范围和高效能特性,选择合适的输入电压以确保最佳效率和稳定性。同时,结合手册中的应用案例,合理选择合适的输出电压和电流,以满足具体应用的需求。

    兼容性和支持


    JWE08系列转换器与多种电子元器件和设备具有良好的兼容性。制造商提供了详尽的技术文档和支持服务,确保用户在安装、调试和故障排除过程中得到全面的支持。

    常见问题与解决方案


    1. 问题:启动时电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,调整负载平衡并确保所有连接正确无误。

    2. 问题:纹波和噪声水平较高
    - 解决方案:尝试在输出端接入一个适当大小的电容(如手册建议的330μF/100V),以减少输出纹波和噪声。

    3. 问题:短路后无法重启
    - 解决方案:重新检查接线,确认所有连接无误。若问题依旧,请联系技术支持获取帮助。

    总结和推荐


    综上所述,JWE08系列DC-DC转换器凭借其广泛的输入电压范围、高功率密度、卓越的电气特性和可靠性,在众多应用中展现出色的性能。考虑到其广泛的应用范围、良好的兼容性及长期稳定支持,强烈推荐使用这款高质量的产品。无论是工业还是医疗领域的工程师,都将从使用这一创新的电源解决方案中受益匪浅。

JWE0848S15参数

参数
转换效率 85%
输出电压 15V
输出电流最大值 535mA
输入电压最小值 48V(DC)
输出电压组数 1
最大容性负载 -
类型 -
开关频率 -
散热方式 -
特性 OCP,SCP
输出总功率 -
输出方式 -
输入电压最大值 75V
长*宽*高 23.8mm(长度)*13.7mm(宽度)
通用封装 DIP-16
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWE0848S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWE0848S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWE0848S15 JWE0848S15数据手册

JWE0848S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.5328 ¥ 261.3281
5+ $ 30.5864 ¥ 253.4848
10+ $ 29.64 ¥ 245.6415
25+ $ 28.3816 ¥ 235.2125
100+ $ 26.4889 ¥ 219.5268
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 261.32
