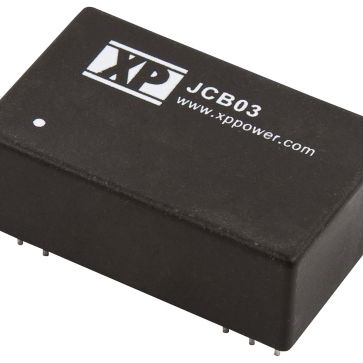

JCB0305D09

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 4.5 → 9 V 直流输入, ±9V 直流输出, 3W
供应商型号: ET-1859101
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCB0305D09

JCB0305D09概述

    JCB系列DC/DC转换器技术手册

    产品简介


    JCB系列DC/DC转换器是一种高性能的电源模块,适用于各种工业和消费电子产品。这类转换器主要用于将直流电输入(4.5V至72V)转换为所需的输出电压,具备单输出和双输出型号。JCB系列在广泛的工业应用中表现优异,如电信设备、工业自动化、汽车电子系统及医疗设备等。

    技术参数


    - 输入范围:5V、12V、24V、48V
    - 最大功率:3W
    - 工作温度范围:-40°C至+100°C
    - 隔离电压:1500 VDC(可选3000 VDC)
    - 输出电压:根据具体型号有所不同
    - 输出电流:根据不同输入电压和输出电压而异
    - 初始设置精度:±1%
    - 负载调整率:±0.5%
    - 线性调整率:±0.5%
    - 瞬态响应:<3%偏差,在2ms内恢复至1%以内
    - 纹波噪声:60mV峰峰值
    - 效率:最高可达82%
    - 输入保护:过流保护、浪涌保护
    - 输出保护:短路保护

    产品特点和优势


    - 高效率:达到最高82%,适合节能要求较高的场合。
    - 宽输入范围:适应不同的电源输入需求。
    - 高隔离度:标准1500 VDC隔离,可选3000 VDC。
    - 高可靠性:工作温度范围广,MTBF>2MHrs。
    - 紧凑设计:尺寸小,适合空间有限的应用。

    应用案例和使用建议


    JCB系列DC/DC转换器广泛应用于需要高可靠性和稳定性的场景,例如数据中心、通信基站、工业控制系统等。对于需要特定输出电压的应用,可以根据手册中的表格选择合适的型号。在实际使用中,建议使用指定的输入滤波器(如π型网络)以确保良好的性能。如果需要更高输入或输出隔离度,可以选用带有“-H”后缀的型号。

    兼容性和支持


    JCB系列DC/DC转换器具备良好的兼容性,适用于大多数电子系统。厂商提供三年保修服务,并针对具体应用提供技术支持。用户手册中详细列出了相关的电磁兼容性和安全认证,确保产品在各种环境中都能正常运行。

    常见问题与解决方案


    - 问题:输出电压不稳定
    - 解决方法:检查输入电压是否在规定的范围内;确认负载是否满足最小负载要求。
    - 问题:出现过热现象
    - 解决方法:确保散热条件良好,必要时可采用金属外壳型号。
    - 问题:纹波噪声过大
    - 解决方法:确认输入滤波器安装正确,并增加输出电容。

    总结和推荐


    JCB系列DC/DC转换器凭借其高效能、高隔离度和宽输入范围的特点,非常适合于多种工业应用。它的高可靠性、紧凑设计和全面的兼容性使其成为市场的优选。强烈推荐给需要高可靠性和性能稳定的系统设计者。

JCB0305D09参数

参数
开关频率 -
输出电压 9V
输出电压组数 2
散热方式 -
输入电压最大值 9V
输出电流最大值 167mA,167mA
输出方式 DC-DC
输入电压最小值 5V(DC)
最大容性负载 -
输出总功率 -
类型 -
转换效率 70%
特性 OCP,OVP,SCP,UVLO
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
