首页  >  产品百科  >  JWL5048S15

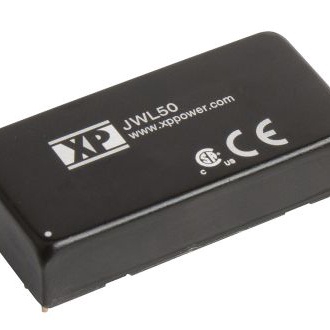

JWL5048S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL50系列, 18 → 75 V 直流输入, 15V 直流输出, 50W
供应商型号: 1224524P
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JWL5048S15

JWL5048S15概述


    产品简介


    JWL50系列DC-DC转换器是XP Power公司推出的一款高效率电源转换模块。它采用紧凑型工业标准封装,适用于广泛的输入电压范围,包括9至36伏特和18至75伏特两种型号。JWL50系列具有单路稳压输出功能,能够为多种应用场景提供稳定可靠的电源供应,广泛应用于信息技术(ITE)、工业自动化、医疗设备等领域。

    技术参数


    主要技术规格:
    - 输入电压范围: 9-36V / 18-75V
    - 输出电压: 3.3V / 5V / 12V / 15V / 24V
    - 最大输出功率: 50W
    - 输出电流: 10.00A / 4.17A / 3.33A / 2.08A
    - 隔离电压: 1500 VDC
    - 工作温度范围: -40°C 至 +105°C
    - 封装尺寸: 2.00 x 1.00 x 0.43 英寸 (50.8 x 25.4 x 11.0 mm)
    - 重量: 0.074磅 (34.0克)
    - 保修期: 3年
    电气特性:
    - 效率: 最高达92%
    - 纹波与噪声: 100/150 mV峰峰值
    - 瞬态响应时间: 250微秒内恢复到1%以内
    - 过载保护: 150%
    - 短路保护: 持续复位与重启模式,自动恢复
    工作环境:
    - 存储温度范围: -50°C 至 +125°C
    - 相对湿度: 95% RH(非凝结)
    - 冷却方式: 自然对流
    - 环境温度限制:
    - 无散热器时: 61°C
    - 带散热器时: 69°C

    产品特点和优势


    JWL50系列具备多项独特功能,如远程开启/关闭功能、输出调节功能和过温保护。它的高效率和宽输入电压范围使其成为一款极具竞争力的产品。此外,六面金属外壳设计提高了抗电磁干扰能力,并且在紧凑的尺寸下实现了高功率密度,非常适合空间受限的应用场景。3年的质保也显示了厂商对其产品质量的信心。

    应用案例和使用建议


    JWL50系列可以广泛应用于各种工业和消费电子产品中,例如通信基站、医疗器械、服务器等。根据手册中的应用案例,一个典型应用场景是为通信设备供电。为了优化性能和可靠性,建议根据实际需求选择合适的输入电压和输出电压组合,并正确连接外部滤波电容以减少纹波。此外,根据手册中的衍生曲线图,合理控制工作温度,避免超温导致的性能下降或损坏。

    兼容性和支持


    JWL50系列支持内部π型输入滤波器,适用于多种应用场景。它符合多种安全标准,包括CB报告IEC60950-1和UL/cUL60950-1。制造商提供了详尽的技术支持和三年保修服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:产品启动后输出电压不稳定。
    - 解决方案: 确认输入电压是否在规定范围内,并检查是否有足够的最小负载连接。此外,检查输出端的滤波电容是否满足要求。
    2. 问题:产品在高负载情况下过热。
    - 解决方案: 在可能的情况下添加散热器,确保良好的自然对流环境。根据手册中的温度限制曲线,合理规划工作条件。
    3. 问题:输出电流不稳定。
    - 解决方案: 检查是否有适当的外部电阻连接用于输出调节,并确保外部电阻值符合手册中提供的推荐值。

    总结和推荐


    综上所述,JWL50系列DC-DC转换器是一款高性能、高可靠性的电源解决方案。其宽输入电压范围、高效率、良好热稳定性等特点使其在多种应用场景中表现出色。推荐在需要紧凑、高效、稳定的电源转换解决方案时选用JWL50系列产品。

JWL5048S15参数

参数
转换效率 92%
输出电压组数 1
开关频率 -
输出总功率 -
输出电流最大值 3.33A
最大容性负载 -
散热方式 -
输出方式 -
输出电压 15V
类型 -
输入电压最大值 75V
输入电压最小值 48V(DC)
特性 Remote On/Off,SCP
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWL5048S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWL5048S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWL5048S15 JWL5048S15数据手册

JWL5048S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
