首页  >  产品百科  >  ECS65US18

ECS65US18

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 65W开关电源, 18.5V 直流输出电压 3.4A输出电流, 1输出点
供应商型号: 10B-2099499-4
供应商: 国内现货
标准整包数: 1

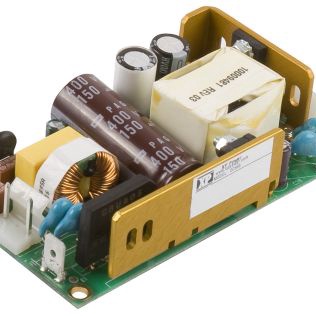

XP POWER AC-DC模块 ECS65US18

ECS65US18概述

    # ECS 系列电源模块技术手册

    产品简介


    产品概述
    ECS系列电源模块是专为信息技术(IT)和医疗设备设计的高效、高可靠性的电源解决方案。该系列包括三种功率等级:65W、100W和130W,适用于各种应用场景。这些电源模块采用标准尺寸2"x 4"封装,具有低无负载输入功率、低泄漏电流和高效率等特点,适用于对安全性和可靠性要求较高的应用场合。
    应用领域
    - 信息技术设备
    - 医疗设备
    - 电信设备
    - 工业控制设备
    - 安防系统

    技术参数


    输入规格
    - 电压范围:80-264 VAC(降额输出功率:<90 VAC)
    - 频率范围:47-400 Hz(仅适用于ECS65型号)
    - 输入电流:
    - 65 W: 1.0/0.6 A (115/230 VAC)
    - 100 W: 1.5/0.9 A (115/230 VAC)
    - 130 W: 1.9/1.1 A (115/230 VAC)
    - 启动电流:最大40 A(230 VAC冷启动)
    - 功率因数:符合EN61000-3-2,A类
    - 无负载输入功率:<0.5 W
    - 接地泄漏电流:
    - 65/130 W: 260 μA (264 VAC/60 Hz)
    - 100 W: 230 μA (264 VAC/60 Hz)
    - 输入保护:内部保险丝(线和零线)
    输出规格
    - 电压范围:12-48 VDC(根据型号不同有所不同)
    - 电压调整:±10%
    - 初始设定精度:±1%
    - 最小负载:无要求
    - 启动延迟:典型1秒
    - 启动上升时间:50 ms
    - 保持时间:最小16 ms(115 VAC)
    - 漂移:±0.2%(20分钟预热后)
    - 线路调节:±0.5%(最大)
    - 负载调节:±1%
    - 超调/欠调:典型5%
    - 瞬态响应:最大4%偏差,恢复到1%以内需要500 μs(50%-75%-50%负载变化)
    - 纹波与噪声:1%峰值-峰值(20 MHz带宽)
    - 过压保护:115-140% Vnom,自动重启
    - 过载保护:110-160%
    - 短路保护:连续断开和重新启动(防冲模式)
    其他参数
    - 隔离度:
    - 输入到输出:4000 VAC,2 x MOPP
    - 输入到接地:1500 VAC,1 x MOPP
    - 输出到接地:500 VDC,1 x MOPP
    - 开关频率:65 kHz(典型值)
    - 功率密度:
    - 65 W: 7.7 W/in³
    - 100 W: 10 W/in³
    - 130 W: 13 W/in³
    - 平均故障间隔时间(MTBF):
    - 65 W: 850 kHrs
    - 100 W: 834 kHrs
    - 130 W: 715 kHrs(符合MIL-HDBK-217F标准)

    产品特点和优势


    - 高效率:最高可达90%,根据不同型号而异。
    - 低功耗:无负载时输入功率小于0.5 W。
    - 低泄漏电流:有效减少安全隐患。
    - 多重保护机制:包括过压、过载和短路保护,确保设备稳定运行。
    - 低启动电流:减少设备启动时的冲击电流,延长使用寿命。
    - 高标准认证:通过了IEC60950-1、IEC60601-1等多项安全认证。
    - 高可靠性:MTBF高达850 kHrs(65 W型号),适合长时间连续运行。

    应用案例和使用建议


    应用案例
    - 在医疗设备中作为主电源,确保系统稳定供电。
    - 在数据中心中作为服务器和网络设备的备用电源。
    - 在工业控制设备中提供可靠的电力供应,支持关键任务运行。
    使用建议
    - 温度管理:确保电源模块的周围温度不超过组件的最大允许温度(见表格),必要时使用散热片或风扇辅助散热。
    - 安装规范:遵循手册中的机械细节,正确连接输入和输出端子。
    - 监控和测试:定期检查电源模块的工作状态,确保其在最佳状态下运行。

    兼容性和支持


    - 兼容性:该系列电源模块采用标准的2"x 4"封装,易于与其他标准设备集成。
    - 厂商支持:提供3年保修期,包括现场维修和技术支持服务。

    常见问题与解决方案


    1. 问题:电源模块无法启动?
    - 解决方案:检查输入电压和频率是否在允许范围内,确保连接正确且牢固。
    2. 问题:输出电压不稳定?
    - 解决方案:确认负载在推荐范围内,检查是否有过压或过载情况发生。
    3. 问题:电源模块过热?
    - 解决方案:检查散热措施是否到位,增加通风,必要时减少负载。

    总结和推荐


    综合评估
    ECS系列电源模块凭借其高效率、低功耗、多重保护机制和高可靠性,在IT和医疗设备等领域表现出色。它们的设计和制造都经过严格的质量控制,能够满足多种复杂的应用需求。
    推荐使用
    鉴于其优异的性能和广泛的适用性,我们强烈推荐ECS系列电源模块用于需要高可靠性和稳定供电的设备中。无论是小型数据中心还是大型医疗设备,这款电源模块都能为您提供稳定的电力支持。

ECS65US18参数

参数
输出总功率 -
类型 -
特性 Adjustable Output,DC Input Capable,Universal Input
转换效率 -
输出方式 -
输入电压最小值 80V~264V(AC)
输出电流最大值 3.4A
输出电压组数 1
输出电压 18V
开关频率 -
最大容性负载 -
散热方式 -
输入电压最大值 -
长*宽*高 101.6mm(长度)*50.8mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

ECS65US18厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECS65US18数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECS65US18 ECS65US18数据手册

ECS65US18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 324.3856
4+ ¥ 311.4102
200+ ¥ 299.0835
库存: 84
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 324.38
