VCE20US24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 20W开关电源, VCE20系列, 24V 直流输出电压 830mA输出电流, 1输出点
供应商型号: 3281037
供应商: element14
标准整包数: 1

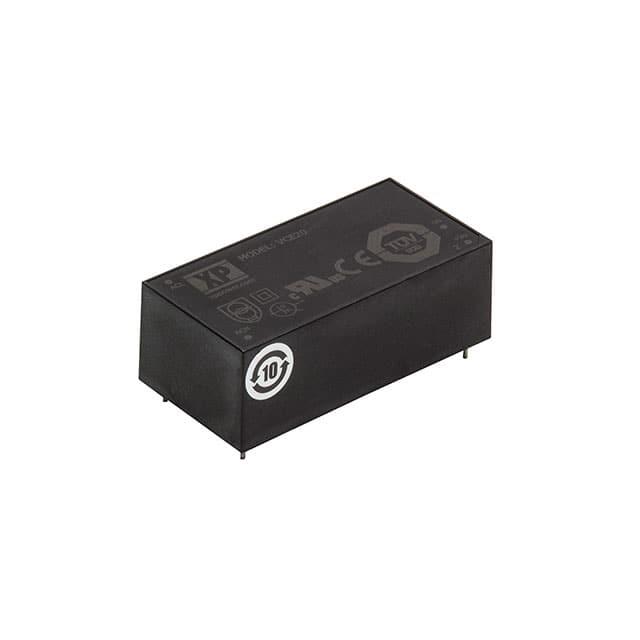

XP POWER AC-DC模块 VCE20US24

VCE20US24概述

    # VCE20 Series AC-DC Power Supplies

    产品简介


    VCE20系列是一款交流-直流(AC-DC)单输出电源,适用于低功耗的信息技术设备(ITE)、工业和家用应用。该系列产品提供开放式框架和封装PCB安装两种机械选项,通过全球安全标准认证,如ITE和家用标准,并符合传导和辐射发射的B级标准。这些II类隔离部件有助于系统设计师轻松集成到各种应用中。

    技术参数


    输入特性
    - 输入电压范围:85至305 VAC(额定输出在90 VAC时降额至90%)
    - 输入频率:47至63 Hz
    - 全负载输入电流:0.35/0.22 A(115/230 VAC)
    - 空载输入功率:0.3 W
    - 启动浪涌电流:40 A(冷启动25°C下为25 A)
    - 接地泄漏电流:符合II类构造,无需接地
    - 输入保护:内置1.0 A/300 VAC保险丝
    输出特性
    - 输出电压:3.3至48 VDC
    - 最大输出功率:20 W
    - 初始设置精度:1.5%(3.3 V和5 V型号)/1.0%(其他型号),在50%负载条件下
    - 最小负载:无最小负载要求
    - 线性调整率:1%
    - 负载调整率:1%
    - 启动延迟时间:2秒
    - 启动上升时间:35毫秒
    - 保持时间:8至14毫秒(满载和115 VAC条件下)
    - 瞬态响应:偏差在1%内,在500微秒内恢复,负载变化25%
    - 纹波与噪声:100 mV峰峰值(3.3 V和5 V型号,20 MHz带宽)/1%峰峰值(9至48 V型号,20 MHz带宽)
    - 过压保护:115至140% Vnom(典型3.3 V型号为210%)
    - 过载保护:110至190%
    - 短路保护:触发并重启(故障模式)
    - 温度系数:0.05%/°C
    - 效率:模型依赖,典型值85%
    - 隔离:输入到输出3000 VAC
    - 开关频率:5至65 kHz(可变)

    产品特点和优势


    VCE20系列的主要特点和优势包括:
    - 广泛的输入电压范围(85至305 VAC)
    - 多种输出电压选择(3.3至48 VDC)
    - 高效节能,典型效率达到85%
    - 宽工作温度范围(-25°C至+70°C)
    - 符合国际安全标准,包括ITE、家用和绿色电源标准
    - II类隔离设计,提供高可靠性
    - 小巧轻便,适用于多种应用场合

    应用案例和使用建议


    应用案例
    VCE20系列广泛应用于信息技术设备、工业自动化、智能家居等领域。例如,用于通信设备的电源模块、医疗设备的供电系统,或者作为工业控制器的电源部分。
    使用建议
    1. 在高湿度环境下使用时,确保良好的通风条件以避免内部凝露。
    2. 考虑到热管理,特别是高负载情况下的温度上升,建议采用散热片或风扇辅助散热。
    3. 对于需要更高输出功率的应用,可以考虑并联多个VCE20系列电源以满足需求。

    兼容性和支持


    VCE20系列与全球安全标准兼容,如IEC62368-1、IEC60335-1和EN62368-1。该系列还符合EMC标准,如EN55032、EN601000-3-2和EN61000-3-3。厂商提供三年质保,并且可以通过销售部门获取详细的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:如何处理启动浪涌电流?
    - 解决办法:在输入侧增加适当的缓冲电路或浪涌抑制器,以减少启动时的电流冲击。
    2. 问题:如何改善电源纹波和噪声?
    - 解决办法:在输出端增加滤波电容或使用专用的低噪声电源模块,以降低纹波和噪声水平。
    3. 问题:如何解决温度过高的问题?
    - 解决办法:确保电源周围有足够的空气流通,可以添加散热片或使用风扇进行强制冷却,以维持适宜的工作温度。

    总结和推荐


    总体而言,VCE20系列AC-DC电源具有广泛的应用范围、高效稳定的性能和坚固的设计。它的高效率和广泛的输入电压范围使其成为信息技术设备、工业控制和其他应用的理想选择。该产品具备优良的电磁兼容性(EMC)和严格的品质保证,适合需要高性能电源解决方案的场合。
    综上所述,我强烈推荐VCE20系列AC-DC电源。其多样的输出电压选项、宽广的工作温度范围以及长期的质量保障,使其成为市场上一个非常可靠和实用的选择。

VCE20US24参数

参数
开关频率 -
转换效率 85%
输出电压组数 1
输出方式 Fixed
散热方式 -
类型 -
最大容性负载 -
输出总功率 20W
特性 -
输出电流最大值 830mA
输入电压最小值 85V~305V(AC)
输出电压 24V
输入电压最大值 -
长*宽*高 66mm(长度)*33mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

VCE20US24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE20US24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE20US24 VCE20US24数据手册

VCE20US24封装设计

查看详情并下载
Symbol
Footprint
3D Model
