JCE0648S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE系列, 36 → 75 V 直流输入, 24V 直流输出, 6W
供应商型号: 1618887
供应商: 海外现货
标准整包数: 10

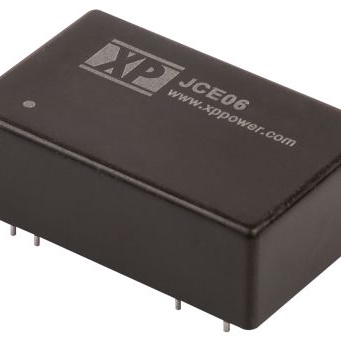

XP POWER AC-DC模块 JCE0648S24

JCE0648S24概述

    # JCE系列DC-DC转换器技术手册

    1. 产品简介


    JCE系列是高效能、高稳定性的DC-DC转换器,提供6W的功率输出。适用于广泛的工业应用,如通信设备、医疗设备和工业自动化系统。此系列转换器具备多种输入电压范围(12V、24V和48V),可选择单输出或双输出配置,能够满足不同场景下的电源需求。

    2. 技术参数


    输入特性
    - 输入电压范围:12V (9-18V),24V (18-36V),48V (36-75V)
    - 输入电流:见表格
    - 输入滤波器:π型网络
    - 输入反射纹波:20mA pk-pk(通过12μH电感和4.7μF电容)
    - 输入浪涌电流:12V型号25VDC,24V型号50VDC,48V型号100VDC(持续100ms)
    - 欠压锁定:12V型号启动>8.5V,关闭<8.0V;24V型号启动>16.5V,关闭<15.5V;48V型号启动>34.5V,关闭<33.5V
    输出特性
    - 输出电压:见表格
    - 输出电压平衡:双输出型号±2%最大
    - 初始设置精度:±2%最大
    - 最小负载要求:无
    - 线性调节率:±0.5%最大
    - 负载调节率:单输出和双输出型号±1.2%,双输出型号±5%
    - 交叉调节率:双输出型号±5%(注意1)
    - 启动延迟:20ms典型
    - 纹波噪声:80mV峰峰值(D24型号为100mV,带宽20MHz)(注意2)
    - 瞬态响应:3%最大偏差,300μs内恢复至1%(S3V3型号为4%最大偏差)
    - 过载保护:满载135%-185%
    - 短路保护:跳闸重启(自恢复)
    隔离特性
    - 隔离电压:1500VDC输入到输出,3000VDC可选
    - 隔离电容:1000pF典型(输入到输出)
    - 隔离电阻:10^9Ω
    环境特性
    - 工作温度范围:-40°C至+100°C
    - 储存温度范围:-55°C至+125°C
    - 环境湿度:高达95%RH,非冷凝

    3. 产品特点和优势


    - 宽输入电压范围:支持12V、24V和48V输入,具有良好的适应性。
    - 高隔离度:标准1500VDC隔离,可选3000VDC隔离,适合高安全性要求的应用。
    - 优良的纹波噪声控制:80mV峰峰值(D24型号为100mV),带宽20MHz。
    - 快速瞬态响应:3%最大偏差,300μs内恢复至1%(S3V3型号为4%最大偏差)。
    - 长期可靠性:长达3年的保修期。

    4. 应用案例和使用建议


    应用案例
    JCE系列DC-DC转换器广泛应用于通信基站、医疗设备、工业自动化控制系统等领域。例如,在通信基站中,用于提供稳定可靠的电源,确保设备的正常运行。
    使用建议
    - 散热设计:确保散热良好,避免因高温导致性能下降。
    - 负载匹配:根据实际负载情况选择合适的输出电压和电流,以获得最佳效率。
    - 输入电容:对于浪涌电流较大的应用,建议增加外部输入电容,确保稳定工作。

    5. 兼容性和支持


    - 兼容性:适用于多种电路板设计,可以方便地集成到现有系统中。
    - 支持服务:厂商提供全面的技术支持和售后服务,包括在线技术支持、现场服务和技术文档更新。

    6. 常见问题与解决方案


    常见问题及解决方案
    - Q:如何提高输出稳定性?
    - A: 确保输入电压稳定,并选择合适的输出电容。

    - Q:如何减少纹波噪声?
    - A: 增加输出端电容值,降低输出负载。
    - Q:如何避免浪涌电流对系统的冲击?
    - A: 在输入端添加大容量电容,进行适当过滤处理。

    7. 总结和推荐


    综合评估
    JCE系列DC-DC转换器以其出色的性能、宽泛的适用范围和可靠性在市场上脱颖而出。它在高稳定性、快速瞬态响应和高隔离度方面表现优异,非常适合各类工业应用。
    推荐使用
    强烈推荐使用JCE系列DC-DC转换器,特别是在需要高稳定性和快速瞬态响应的应用场合。它不仅能够提供可靠稳定的电源,还能显著提升系统的整体性能。

JCE0648S24参数

参数
散热方式 -
转换效率 84%
输出电压 24V
输出方式 Fixed
特性 OCP,SCP,UVLO
输入电压最大值 75V
最大容性负载 -
输出总功率 6W
输入电压最小值 36V
类型 -
输出电流最大值 250mA
输出电压组数 1
开关频率 330KHz(Typ)
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0648S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0648S24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0648S24 JCE0648S24数据手册

JCE0648S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
