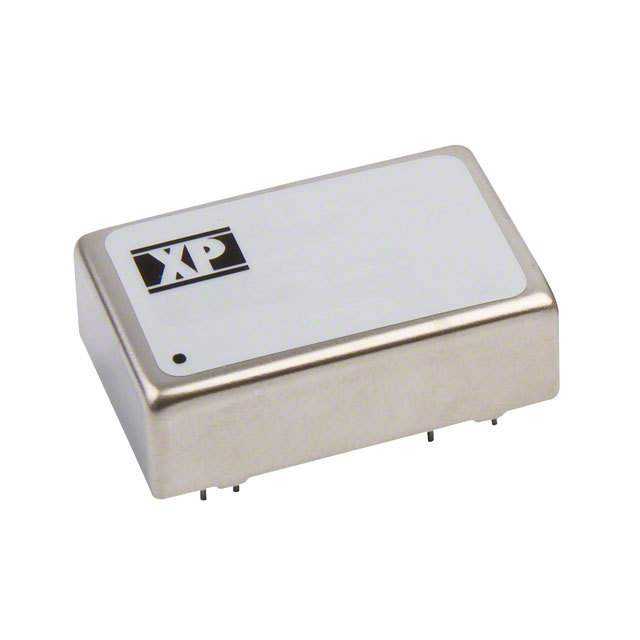

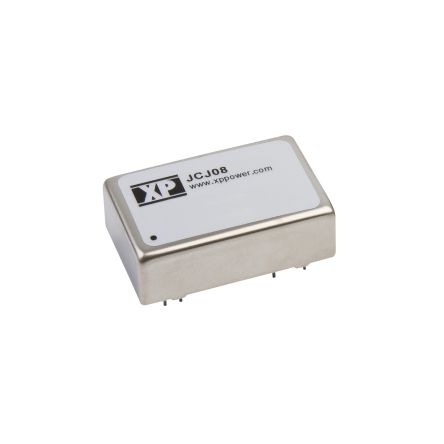

JCJ0812S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCJ系列, 9 → 18 V 直流输入, 5V 直流输出, 8W
供应商型号: 1470-1974-5-ND
供应商: Digi-Key
标准整包数: 1
XP POWER AC-DC模块 JCJ0812S05

JCJ0812S05概述

    # DC-DC 转换器技术手册:JCJ 系列

    产品简介


    JCJ系列是xppower推出的一款高效能DC-DC转换器模块,适用于多种工业和通信领域的电源管理需求。该系列产品提供高达8W至10W的输出功率,具有灵活的输入电压范围(9-18V、18-36V、36-75V)及单路或双路输出选择。其卓越的隔离电压(1500VDC)和过载保护功能,使其特别适合在恶劣环境下运行的应用场合。JCJ系列广泛应用于嵌入式系统、医疗设备、通信设备和工业自动化等领域。

    技术参数


    | 参数 | 规格 |

    | 输出功率 | 8W / 10W |
    | 输入电压范围 | 9-18V、18-36V、36-75V |
    | 工作温度范围 | -40°C 至 +100°C |
    | 隔离电压 | 输入到输出:1500VDC |
    | 开关频率 | 330kHz |
    | 效率 | 最高可达90% |
    | 输出电压精度 | 单路输出:±1%,双路输出:±1% |
    | 纹波噪声 | 75mVpk-pk |
    | 最大电容负载 | 见数据表 |

    产品特点和优势


    1. 高效能设计:最高效率达到90%,显著降低能耗。
    2. 宽输入电压范围:2:1输入范围适应多电压输入需求。
    3. 强大的保护机制:具备短路保护、过压保护和过流保护功能,确保稳定运行。
    4. 紧凑型封装:DIP-24金属外壳设计,便于安装和散热。
    5. 高可靠性:三年质保及超过900KHrs的MTBF(平均无故障时间),满足严苛工业标准。
    6. 高隔离电压:1500VDC隔离电压设计,保障系统安全。

    应用案例和使用建议


    应用案例
    - 工业控制:用于工厂自动化设备中的电源管理模块。
    - 医疗设备:为医疗监控设备提供可靠且隔离的电源。
    - 通信设备:作为通信基站和路由器的辅助电源模块。
    使用建议
    1. 根据实际需求选择合适的输入电压和输出电压组合。
    2. 在设计电路时需注意输出滤波电容的选择,以减少纹波噪声影响。
    3. 当需要更高负载能力时,可增加外接电容。
    4. 安装时应确保模块散热良好,避免长时间高负载运行导致过热。

    兼容性和支持


    JCJ系列DC-DC转换器具有广泛的兼容性,可与其他主流芯片和电路板无缝集成。厂商提供详细的技术文档和支持服务,包括硬件设计指南和软件调试工具。此外,公司还提供了完善的售后服务和技术咨询,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内,并调整输出电容。 |
    | 设备启动失败 | 确认输入电路连接正确,检查是否有短路现象。 |
    | 过热报警 | 减少负载,优化散热设计,确保周围环境温度适宜。|

    总结和推荐


    JCJ系列DC-DC转换器以其高性能、高可靠性及广泛应用的适应性,在工业和通信领域表现出色。其高效的能源利用、稳定的输出表现以及完善的安全保护机制,使其成为理想的选择。对于需要高性能电源模块的应用场合,我们强烈推荐选用JCJ系列DC-DC转换器。
    通过本文的详细介绍,相信您对JCJ系列DC-DC转换器有了更深入的了解。如果您正在寻找一款高效、稳定且可靠的电源解决方案,这款产品无疑是您的首选!

JCJ0812S05参数

参数
转换效率 82%
输出电流最大值 1.5A
输出方式 -
最大容性负载 -
类型 -
输出电压组数 1
输入电压最小值 9V
输出总功率 8W
输出电压 5V
特性 OCP,OVP,SCP
散热方式 -
输入电压最大值 18V
开关频率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
