首页  >  产品百科  >  JSK5012S3V3

JSK5012S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSK50系列, 9 → 18 V 直流输入, 3.3V 直流输出, 50W
供应商型号: 209-JSK5012S3V3
供应商: Mouser
标准整包数: 1

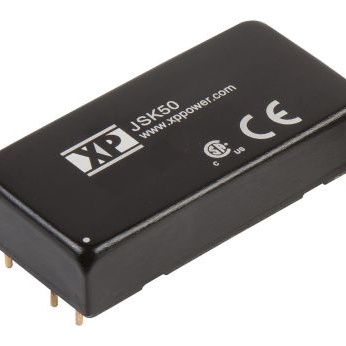

XP POWER AC-DC模块 JSK5012S3V3

JSK5012S3V3概述

    JSK50 Series DC-DC Converter 技术手册

    1. 产品简介


    JSK50 系列 DC-DC 转换器是适用于各种电子设备的高效电源转换解决方案。该系列产品提供单输出调节,输入范围为 2:1,采用紧凑的 2” x 1” 封装。这些转换器具有高功率密度,能够在 -40°C 至 +105°C 的宽温度范围内稳定运行,并且符合信息技术设备(ITE)的安全认证标准。

    2. 技术参数


    - 输出电压: 3.3V 至 24V
    - 最大输出电流: 10.00A
    - 输入电压范围:
    - 9-18V
    - 18-36V
    - 36-75V
    - 效率: 最高达 92%
    - 隔离度: 1500VDC(持续 60 秒)
    - 负载调节: ±0.5%
    - 线性调节: ±0.5%
    - 过载保护: 150%
    - 最大电容负载: 视具体型号而定
    - 温度系数: 0.02%/°C
    - 切换频率: 285kHz/320kHz(视型号而定)
    - 功率密度: 62.5W/in³
    - 工作环境温度: -40°C 至 +105°C
    - 尺寸: 2.00" x 1.00" x 0.43" (50.8mm x 25.4mm x 11.0mm)
    - 重量: 0.066 磅 (约 30.0 克)

    3. 产品特点和优势


    - 高效率: 最高可达 92%,提供出色的能源利用。
    - 宽输入电压范围: 支持多种输入电压,方便在不同应用中使用。
    - 高隔离度: 1500VDC 隔离确保安全可靠。
    - 远程开关控制: 提供 ON/OFF 控制功能,便于远程管理和控制。
    - 坚固的金属外壳: 六面金属外壳设计,提供良好的机械防护。
    - 三包保障: 提供三年保修期。

    4. 应用案例和使用建议


    JSK50 系列 DC-DC 转换器广泛应用于工业自动化、通信设备、医疗仪器、测试测量设备等多个领域。以下是几个典型应用场景:
    - 工业自动化: 在电机驱动器和传感器供电系统中,可以实现稳定的电力供应。
    - 通信设备: 适用于基站、路由器等需要高可靠性电源供应的场合。
    - 医疗仪器: 在医疗设备中,稳定的电力供应对患者的安全至关重要。
    使用建议:
    - 散热管理: 使用可选的散热器以提高热管理能力,特别是在高温环境下使用时。
    - 外部电容器配置: 根据具体型号配置适当的外部电容器以增强电磁兼容性。

    5. 兼容性和支持


    JSK50 系列 DC-DC 转换器与其他标准直流电路接口兼容。厂商提供了详尽的技术支持文档和在线支持服务,包括安装指南、操作手册和故障排除指南。同时,还提供一年内免费更换缺陷部件的服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否在规定范围内;检查连接线路是否有松动。 |
    | 过载保护启动 | 减少负载或更换为更高容量的转换器。 |
    | 温度过高 | 确保良好通风,使用散热器。 |

    7. 总结和推荐


    总体而言,JSK50 系列 DC-DC 转换器凭借其高效率、宽输入范围和高隔离度等优势,在多个应用领域表现优异。其坚固的设计和出色的性能使其成为众多电子设备的理想选择。我们强烈推荐使用此系列产品。
    通过以上详细的介绍和分析,可以看出 JSK50 系列 DC-DC 转换器在技术规格和应用方面均表现出色,具备较高的市场竞争力。无论是从性能还是可靠性角度考虑,都是一款值得信赖的产品。

JSK5012S3V3参数

参数
输出电压 3.3V
输入电压最小值 9V~18V(DC)
散热方式 -
输出电流最大值 10A
最大容性负载 -
类型 -
转换效率 89%
输入电压最大值 18V
特性 Remote On/Off,SCP
输出电压组数 1
开关频率 -
输出总功率 -
输出方式 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSK5012S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSK5012S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSK5012S3V3 JSK5012S3V3数据手册

JSK5012S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 102.546 ¥ 866.5137
5+ $ 99.468 ¥ 840.5046
10+ $ 96.39 ¥ 814.4955
30+ $ 89.733 ¥ 758.2438
100+ $ 83.748 ¥ 707.6706
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 866.51
直接购买
加入购物车
