EML30US05-E

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 30W开关电源, 5V 直流输出电压 6A输出电流, 1输出点
供应商型号: 1470-2717-ND
供应商: Digi-Key
标准整包数: 1

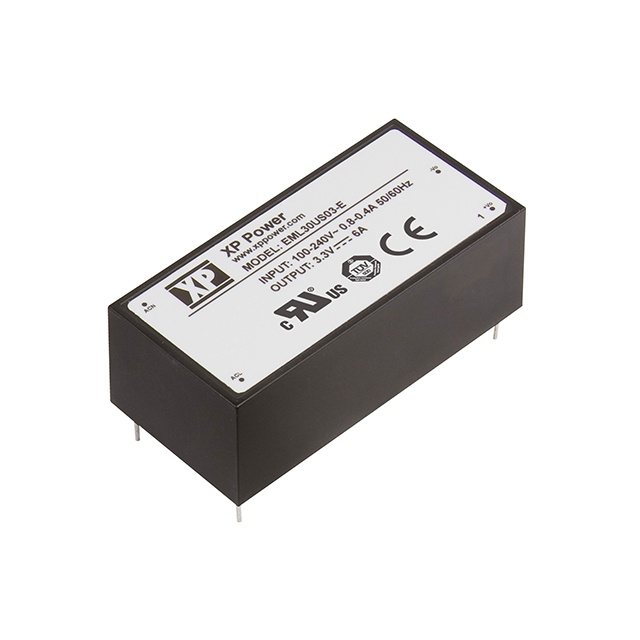

XP POWER AC-DC模块 EML30US05-E

EML30US05-E概述

    EML30 系列 AC-DC 电源产品介绍

    产品简介


    EML30系列是专为医疗应用设计的开放式框架和封装式AC-DC单输出电源模块。这一系列电源模块提供了多种机械选项,包括PCB安装、开放式框架、机箱安装(带螺丝端子)和DIN导轨安装。凭借符合全球医疗安全标准的认证、对传导和辐射排放的B类标准合规性以及130%、持续30秒峰值负载能力,这些II类隔离部件使系统设计师能够轻松集成到最新的医疗健康产品和应用中。
    - 尺寸紧凑
    - 拥有医疗认证
    - 单输出电压范围:3.3至48伏
    - 支持PCB安装、开放式框架及机箱安装
    - 支持封装式PCB及机箱安装
    - II类隔离
    - 峰值负载能力
    - 3年保修

    技术参数


    以下是EML30系列的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注与条件 |
    |
    | 输入电压范围 | 85 264 | VAC | 从90 VAC到100%降额至85 VAC |
    | 空载输入功率 0.3 W
    | 效率 | 79 88 | %
    | 工作温度 | -20 | +70 °C | 在+50°C到+70°C间线性降额至50% |
    | EMC标准 | EN55022级B类、EN61000-4、EN61000-3、EN60601-1-2 |
    | 安全认证 | EN60601-1、ANSI/AAMI ES60601-1、IEC60601-1
    输出特性
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注与条件 |
    |
    | 输出电压 | 3.3 48 | VDC
    | 初始设置准确度 | ±1 %
    | 输出电压调整范围 | ±5 % | 非封装单元 |
    | 最小负载 | 0 A | 无需最小负载 |
    | 启动延迟时间 | 2 s
    | 启动上升时间 | 14 ms
    | 保持时间 | 12 ms | 满载时在115 VAC下 |
    | 线路调节率 | ±0.5 %
    | 负载调节率 | ±1 %
    | 突变响应 | 4 %偏差 | 500 μs内恢复至1% |
    | 波纹与噪声 | 50 120 | mV pk-pk

    产品特点和优势


    EML30系列电源模块具备多项显著优势,适合应用于医疗健康产品和其它高可靠性要求的应用场合:
    - 高效率:具有79%到88%的高效能转换率,大大提高了系统的整体效率。
    - 宽输入电压范围:适应85至264VAC的输入电压,适用于各种电网条件。
    - 紧凑尺寸:采用紧凑的封装设计,有效节省空间,特别适合空间受限的应用场合。
    - 高可靠性和耐用性:具有优秀的抗冲击和振动性能,保证了产品在恶劣环境下的稳定性。

    应用案例和使用建议


    EML30系列电源模块广泛应用于各类医疗设备如病人监护仪、超声波设备、呼吸机及透析设备等。对于实际应用,建议采取如下措施以确保最佳性能:
    - 确保良好的散热管理,特别是在高负载情况下。
    - 使用高质量的连接器和电缆,以避免信号干扰和电能损耗。
    - 在高湿度或极端温度环境下使用时,定期检查和维护设备。

    兼容性和支持


    EML30系列电源模块与多数医疗设备和其他电子设备兼容,提供了多种安装方式以满足不同需求。供应商提供全面的技术支持和维修服务,确保用户的持续操作无虞。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳 | 检查负载是否超出规定范围;重新校准设备。 |
    | 设备过热 | 确保通风良好,适当增加散热装置;减少负载。 |
    | 无法启动 | 检查输入电压是否正确;确认所有连接器是否牢固。 |
    | 故障指示灯亮起 | 查阅技术手册中的故障代码表;联系技术支持部门。|

    总结和推荐


    EML30系列电源模块以其高效、可靠且适应性强的特点,在医疗设备和其他需要高稳定性的场合中表现出色。紧凑的设计和广泛的适用范围使其成为多种应用的理想选择。鉴于其出色的性能表现和广泛的支持服务,我们强烈推荐这款电源模块给那些寻求高性能电源解决方案的专业人士。

EML30US05-E参数

参数
转换效率 75%
输入电压最小值 85V~264V(AC)
输出方式 Fixed
散热方式 -
输入电压最大值 -
输出总功率 30W
类型 -
开关频率 -
特性 Universal Input
输出电压 5V
输出电压组数 1
输出电流最大值 6A
最大容性负载 -
长*宽*高 78.7mm(长度)*38.1mm(宽度)
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 盒装

EML30US05-E厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

EML30US05-E数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER EML30US05-E EML30US05-E数据手册

EML30US05-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 53.8096 ¥ 450.3191
5+ $ 52.1976 ¥ 436.8287
10+ $ 50.5856 ¥ 423.3382
25+ $ 48.4328 ¥ 405.322
100+ $ 45.1985 ¥ 378.255
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 450.31
