JCE0348S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 36 → 75 V 直流输入, 3.3V 直流输出, 3W
供应商型号: 1470-2921-5-ND
供应商: Digi-Key
标准整包数: 1

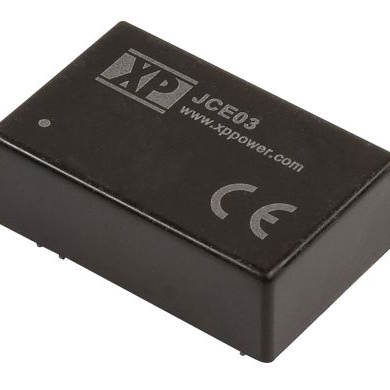

XP POWER AC-DC模块 JCE0348S3V3

JCE0348S3V3概述

    JCE03 Series DC-DC Converter 技术手册解析



    产品简介




    JCE03系列直流转换器是XP Power公司推出的一款高效能直流转换器。该系列产品具有多种输入电压范围(1:2),广泛应用于工业控制、通信设备、医疗设备等领域。JCE03系列能够提供单路或双路输出,具备完全调节的输出特性,且无需最小负载要求,适用于各种复杂的电源需求场景。


    技术参数




    以下是JCE03系列的主要技术规格:

    | 输入电压 | 输出电压 | 输出电流 | 最大输入电流 | 最大容性负载 | 效率 |
    |----------|----------|----------|--------------|--------------|------|
    | 9-18 V | 3.3 V | 900 mA | 339 mA | 470 µF | 74% |
    5.0 V | 600 mA | 325 mA | 470 µF | 78% |
    12.0 V | 250 mA | 313 mA | 100 µF | 81% |
    15.0 V | 200 mA | 313 mA | 100 µF | 81% |
    24.0 V | 125 mA | 316 mA | 47 µF | 80% |

    | 输入电压 | 输出电压 | 输出电流 | 最大输入电流 | 最大容性负载 | 效率 |
    |----------|----------|----------|--------------|--------------|------|
    | 18-36 V | 3.3 V | 900 mA | 172 mA | 470 µF | 73% |
    5.0 V | 600 mA | 164 mA | 470 µF | 77% |
    12.0 V | 250 mA | 156 mA | 100 µF | 81% |
    15.0 V | 200 mA | 156 mA | 100 µF | 81% |
    24.0 V | 125 mA | 156 mA | 47 µF | 81% |

    | 输入电压 | 输出电压 | 输出电流 | 最大输入电流 | 最大容性负载 | 效率 |
    |----------|----------|----------|--------------|--------------|------|
    | 36-75 V | 3.3 V | 900 mA | 84 mA | 470 µF | 75% |
    5.0 V | 600 mA | 80 mA | 470 µF | 79% |
    12.0 V | 250 mA | 78 mA | 100 µF | 81% |
    15.0 V | 200 mA | 78 mA | 100 µF | 81% |
    24.0 V | 125 mA | 78 mA | 47 µF | 81% |

    此外,JCE03系列的工作温度范围为-40°C到+100°C,确保了在各种严苛环境下稳定运行。该系列产品还提供1500 VDC隔离电压(可选3000 VDC)。


    产品特点和优势




    1. 宽输入电压范围:支持2:1的输入电压范围,确保广泛的适用性。
    2. 高效率:最大效率可达81%,在不同输入电压下均保持较高水平。
    3. 低输出纹波和噪声:峰值-峰值纹波噪声控制在80mV以内(D24版本为100mV)。
    4. 无最小负载要求:无需设定最小负载即可正常工作,方便用户设计灵活。
    5. 强大的保护功能:具备短路保护功能,带自动恢复功能,保障电路安全。


    应用案例和使用建议




    应用案例


    JCE03系列已广泛应用于以下领域:

    - 工业控制:如PLC、伺服驱动器、传感器等需要精确供电的设备。
    - 通信设备:如路由器、交换机等需要多路输出电源供应的场合。
    - 医疗设备:如医疗成像设备,对电源稳定性要求极高的场景。

    使用建议


    为了达到最佳效果,建议:

    - 在实际使用过程中,根据输入电压选择合适的输出电压型号,确保高效运行。
    - 注意散热设计,尤其是在高温环境中使用时,应确保良好的自然对流散热。
    - 结合外部输入电容器(如330µF/100V),以提升电磁兼容性能。


    兼容性和支持




    JCE03系列与市面上主流的工业控制器、通信设备及医疗设备兼容良好。XP Power公司提供长达三年的质保服务,并提供详尽的技术支持文档,帮助用户解决在使用过程中可能遇到的各种问题。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |------|----------|
    | 输入电压不稳导致输出异常 | 检查输入电压是否在额定范围内;检查输入滤波器是否正常工作。 |
    | 纹波和噪声过大 | 检查负载是否过重;确认输出电容器是否满足规格要求。 |
    | 温度过高导致性能下降 | 加强散热措施,确保良好的空气流通。 |


    总结和推荐




    总结:

    JCE03系列是一款高性能、高可靠性、广泛应用的直流转换器。其宽泛的输入电压范围、高效率、优良的纹波噪声抑制能力以及强大的保护功能,使其成为工业、通信和医疗等领域不可或缺的关键部件。

    推荐:

    鉴于其卓越的性能表现和广泛的应用范围,我们强烈推荐JCE03系列直流转换器用于需要高稳定性和高可靠性的各类设备中。

JCE0348S3V3参数

参数
输出电流最大值 900mA
散热方式 -
输入电压最大值 75V
输出电压组数 1
输出电压 3.3V
输入电压最小值 48V(DC)
开关频率 -
类型 -
输出总功率 -
输出方式 DC-DC
特性 SCP
最大容性负载 -
转换效率 75%
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0348S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0348S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0348S3V3 JCE0348S3V3数据手册

JCE0348S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.9192 ¥ 134.5172
5+ $ 14.872 ¥ 124.4601
25+ $ 13.8008 ¥ 115.4954
100+ $ 12.8752 ¥ 107.7493
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 134.51
直接购买
加入购物车
