JCD0448D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 36 → 72 V 直流输入, ±15V 直流输出, 4W
供应商型号: 1470-1868-5-ND
供应商: Digi-Key
标准整包数: 1

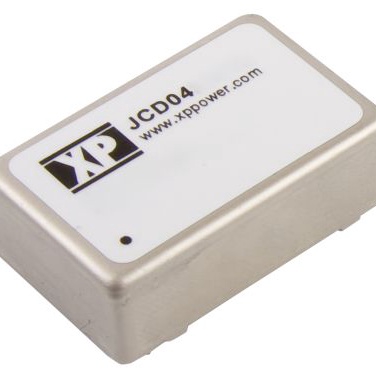

XP POWER AC-DC模块 JCD0448D15

JCD0448D15概述


    产品简介


    JCD系列DC-DC转换器是专为广泛的应用场合设计的高效电源转换设备。这类转换器的主要功能是将输入的直流电压转换为所需的输出电压,适用于多种工业设备和系统。这些转换器的典型应用领域包括通信设备、医疗设备、工业自动化系统、仪器仪表和汽车电子等领域。

    技术参数


    - 输入电压范围:5 V (4.5-9 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-72 VDC)
    - 输出电压:可选多种单路和双路输出配置(见表格)
    - 效率:最高可达85%
    - 隔离电压:1600 VDC(可选3500 VDC)
    - 工作温度范围:-40 °C至+100 °C
    - 最大负载:支持多种电容值和电流范围(见表格)
    - 稳压精度:±1%(大部分型号),特定型号可高达±2%
    - 启动延迟:5 V输入模型约20ms,12/24/48 V输入模型约500ms
    - 瞬态响应:最大偏差3%,恢复到1%内250µs
    - 温漂系数:0.02%/°C
    - 过载保护:150%满载(仅5V输入模型)

    产品特点和优势


    JCD系列转换器具有以下几个显著的优势:
    1. 高可靠性:提供3年的保修期,保证长期稳定运行。
    2. 宽输入范围:可接受不同输入电压,满足多种应用场景的需求。
    3. 高效节能:采用先进的电路设计,实现高效率转换。
    4. 强大的隔离能力:提供1600 VDC的隔离电压,增强安全性。
    5. 温度适应性强:工作温度范围宽,从-40°C到+100°C,适合各种恶劣环境。

    应用案例和使用建议


    应用案例
    1. 通信设备:用于电信基站、路由器和交换机等设备,确保稳定的电源供应。
    2. 医疗设备:如X光机、MRI设备等,需要高度可靠且低噪声的电源转换。
    3. 工业自动化:如工厂自动化系统,需要高效的能源管理和控制系统。
    使用建议
    1. 环境温度管理:由于产品可以在宽温度范围内工作,但为了延长使用寿命,建议在使用时做好散热措施,尤其是在高温环境下。
    2. 输入滤波器选择:根据具体应用需求选择合适的输入滤波器,以降低输入电压的波动和干扰。
    3. 合理分配负载:考虑到不同的输出电压可能会影响转换效率,建议在多个输出之间均匀分配负载,避免某一路输出过载。

    兼容性和支持


    JCD系列转换器采用了行业标准的24针DIP封装,与大多数电路板设计兼容。此外,制造商提供了详尽的技术文档和应用指南,以及全面的技术支持服务,包括远程故障诊断和维修服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:产品启动延迟时间过长。
    - 解决办法:检查输入电压是否稳定,调整输入电压至额定值;更换更合适的启动延迟电容。

    2. 问题:输出电压不稳定。
    - 解决办法:检查负载是否过重,适当增加负载或调整负载分布;确认输出电容是否正常,必要时更换新的电容。

    3. 问题:转换效率低于预期。
    - 解决办法:确保输入电压和负载都在额定范围内;优化电路布局以减少损耗;检查并替换任何损坏的元器件。

    总结和推荐


    JCD系列DC-DC转换器凭借其高效率、宽输入范围、强隔离能力和出色的稳定性,在多种应用场景中表现优异。无论是通信、医疗还是工业自动化领域,该系列产品都能提供可靠的电源解决方案。因此,强烈推荐给那些需要高性能、高稳定性的电源转换设备的用户。

JCD0448D15参数

参数
输出电流最大值 133mA
类型 -
散热方式 -
输入电压最小值 48V(DC)
转换效率 83%
输出方式 DC-DC
输出电压组数 2
特性 OCP,OVP,SCP
最大容性负载 -
输出电压 15V
输出总功率 -
输入电压最大值 72V
开关频率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0448D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0448D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0448D15 JCD0448D15数据手册

JCD0448D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.166 ¥ 195.7527
5+ $ 21.6424 ¥ 179.3614
10+ $ 20.9664 ¥ 173.759
25+ $ 20.0824 ¥ 166.4329
100+ $ 18.7409 ¥ 155.3152
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 195.75
