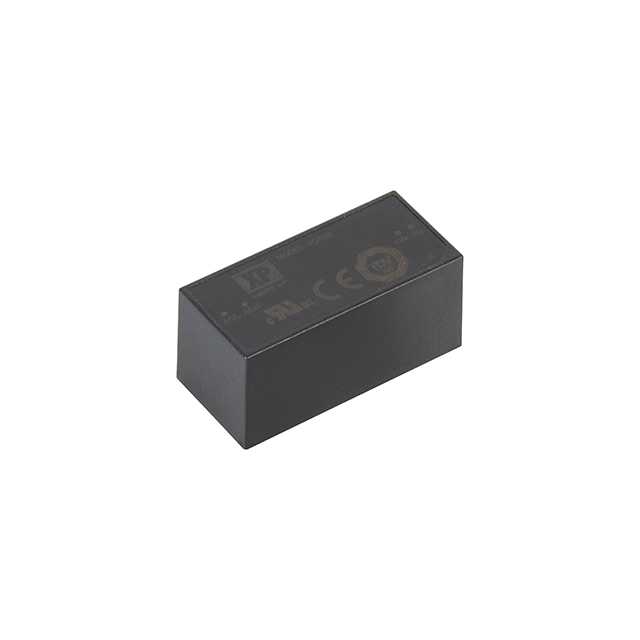

VCE03US05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 3W开关电源, 5V 直流输出电压 600mA输出电流, 1输出点
供应商型号: 1720790
供应商: 海外现货
标准整包数: 1

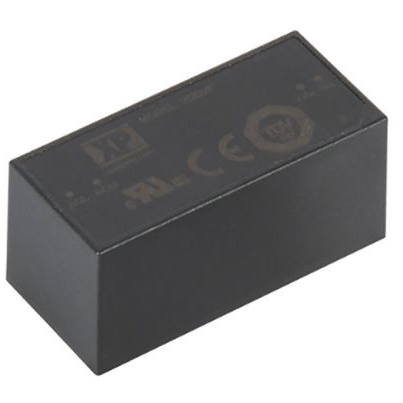

XP POWER AC-DC模块 VCE03US05

VCE03US05概述

    VCE03 Series AC-DC Power Supplies

    产品简介


    VCE03系列是一款开放式框架和封装PCB安装的单输出AC-DC电源,专为低耗能的信息技术(ITE)、工业及家用电器应用而设计。这些电源提供两种机械选项:开放式框架和封装式PCB安装。它们符合全球安全标准(包括ITE和家用),并且符合传导和辐射发射的B类标准。这些II类隔离部件易于集成到各种应用中,从而成为系统设计师的理想选择。

    技术参数


    - 输入电压范围:85至305VAC,适用于100VAC至277VAC之间的所有标准电压
    - 输入频率:47至63Hz
    - 满载输入电流:115/230/277VAC下分别为0.10/0.06/0.04A
    - 空载输入功率:0.3W
    - 浪涌电流:冷启动时在230/277VAC下分别为40/44.2A
    - 地漏电流:II类结构,无需接地
    - 输入保护:需要外部1.0A/300VAC保险丝
    - 工作温度范围:-25°C至+70°C,50°C以上线性降额
    - 尺寸:
    - VCE03:1.60 x 0.75 x 0.75英寸 (40.6 x 19.10 x 19.10 mm)
    - VCE03-P:1.50 x 0.65 x 0.65英寸 (38.1 x 16.5 x 16.5 mm)
    - 效率:最高可达80%,具体取决于型号
    - 纹波与噪声:3.3V和5V模型下为180mV pk-pk;其他模型为120mV pk-pk,带宽为20MHz

    产品特点和优势


    - 紧凑型PCB安装SIL封装
    - 开放式框架和封装式版本
    - ITE和家用设备认证
    - II类操作
    - 输入电压范围广:85至305VAC
    - 多种输出电压:3.3VDC至48VDC
    - 低空载功耗:<0.3W
    - 成本效益高
    - 工作温度范围宽:-25°C至+70°C
    - 三年保修

    应用案例和使用建议


    VCE03系列电源广泛应用于低功耗信息设备、工业控制系统和家庭电器中。在具体应用中,建议用户根据负载要求选择合适的输出电压型号,同时注意保持输入电压在规定的范围内以保证高效运行。对于大负载应用,可以选择较高的输出电压以减少电流需求,从而降低线路损耗。

    兼容性和支持


    VCE03系列已通过多项国际安全标准认证,如IEC62368-1、IEC60335-1、UL62368-1等。此外,制造商提供了详细的技术文档和用户指南,确保用户能够正确安装和使用这些电源。如果您需要将VCE03与其他电子元件或设备配合使用,建议在使用前确认其电气特性和物理接口的兼容性。

    常见问题与解决方案


    - 问题1:启动时输入电流过高。
    - 解决方案:确保外部保险丝的规格符合要求,并且电源在启动时不会受到突加载荷。

    - 问题2:输出电压不稳定。
    - 解决方案:检查输入电压是否在正常范围内,确保电路连接无误,且负载不应超过额定值。
    - 问题3:电源过热。
    - 解决方案:确保电源安装在一个通风良好的环境中,避免封闭空间使用。

    总结和推荐


    VCE03系列AC-DC电源凭借其广泛的输入电压范围、高效稳定的性能和低廉的成本,在众多应用中表现出色。它适用于信息技术设备、工业控制和家庭电器等多种场合。其高性价比和优异的可靠性使其在市场上具有较强的竞争力。总体而言,推荐使用这款电源以满足不同应用的需求。

VCE03US05参数

参数
输出方式 -
输入电压最大值 -
输入电压最小值 85V~305V(AC)
特性 -
开关频率 -
最大容性负载 -
输出电压 5V
类型 -
转换效率 80%
输出电流最大值 600mA
散热方式 -
输出电压组数 1
输出总功率 -
长*宽*高 40.6mm(长度)*19.1mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

VCE03US05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE03US05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE03US05 VCE03US05数据手册

VCE03US05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 84.3507
10+ ¥ 79.2932
50+ ¥ 77.6999
库存: 10
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 84.35
