JTF1224S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 9 → 36 V 直流输入, 12V 直流输出, 12W
供应商型号: ET-1637919
供应商: 海外现货
标准整包数: 1

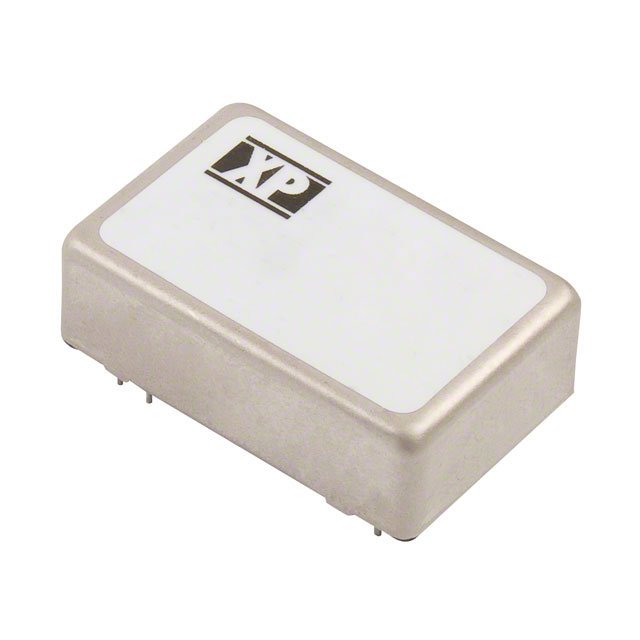

XP POWER AC-DC模块 JTF1224S12

JTF1224S12概述


    产品简介


    JTF系列是一款高功率密度的直流-直流转换器,广泛应用于工业自动化、通信设备、医疗仪器及汽车电子等领域。它具有单输出和双输出两种版本,能够提供稳定可靠的电源供应,满足不同应用场景的需求。该系列产品具备宽输入电压范围(24V和48V),支持标准远程开关控制,并且在输入与输出之间提供高达1600VDC的隔离保护。

    技术参数


    - 输入电压范围:24V(9-36VDC);48V(18-75VDC)
    - 输入电流:根据具体型号而定
    - 输入滤波器:Pi网络
    - 输入反射纹波电流:20mA峰值至峰值,通过12μH电感和47μF电容,频率范围为5Hz至20MHz
    - 输入浪涌电流:24V型号:50VDC持续100ms;48V型号:100VDC持续100ms
    - 输出电压:根据具体型号而定
    - 最小负载:无最小负载要求
    - 初始设置精度:JTF15型号±1.0%,其他型号±1.2%
    - 启动延迟时间:20ms(典型值)
    - 线性调节率:单输出型号±0.2%,双输出型号±0.5%
    - 负载调节率:单输出型号±0.5%,双输出型号±1.0%
    - 交叉调节率:双输出型号±5%
    - 瞬态响应:最大偏差<3%,恢复至1%以内的时间为250μs,负载变化25%
    - 纹波与噪声:JTF08、JTF10和JTF12型号85mV峰峰值,JTF15型号60mV峰峰值(20MHz带宽)
    - 过载保护:JTF08和JTF15型号150%满载,JTF10和JTF12型号170%满载
    - 过压保护:根据不同输出电压型号而定
    - 短路保护:自动恢复的过流保护
    - 最大容性负载:根据不同输出电压型号而定
    - 温度系数:±0.02/°C最大值
    - 远程开关控制:开启:3至12VDC或开路;关闭:<1.2VDC或短接针脚1、2和3

    产品特点和优势


    JTF系列直流-直流转换器具有以下特点和优势:
    - 高功率密度:单位体积内输出功率大,适用于空间受限的应用场景。
    - 宽输入电压范围:适应多种供电环境,提高系统的灵活性和可靠性。
    - 高效率:典型效率可达83%-90%,减少能源损耗。
    - 高隔离电压:输入到输出、输入到外壳、输出到外壳的隔离电压均达1600VDC,确保安全可靠。
    - 宽工作温度范围:可在-40°C至+105°C的环境下正常工作,适应恶劣环境条件。
    - 强大的过载和过压保护:确保在异常情况下设备的安全运行。

    应用案例和使用建议


    应用案例
    JTF系列转换器广泛应用于各种工业自动化控制系统中。例如,在一个自动化生产线中,JTF系列转换器可以为多个传感器和执行器提供稳定的电源供应,保证系统稳定运行。此外,它们还被用于通信基站的备用电源系统,确保在主电源故障时系统仍能正常工作。
    使用建议
    - 选择合适的型号:根据具体应用需求选择输入电压范围、输出电压和电流等级相匹配的型号。
    - 合理布置散热:虽然该转换器支持自然对流冷却,但在高负载条件下,建议增加散热片或风扇以提高散热效果。
    - 注意负载平衡:对于双输出型号,确保两个输出之间的负载平衡,以减少交叉调节误差。

    兼容性和支持


    JTF系列转换器具有良好的兼容性,可以与其他标准电子元件和设备无缝对接。制造商提供了详细的技术文档和支持服务,包括安装指南、维护手册和在线技术支持,确保用户能够顺利使用并维护设备。

    常见问题与解决方案


    - 问题:启动延迟时间过长
    - 解决方案:检查输入电压是否在规定范围内,确保负载平衡,必要时调整外部电路参数。

    - 问题:输出电压不稳定
    - 解决方案:检查负载情况,确认负载没有超出额定范围;检查输入电压是否稳定,必要时增加稳压措施。

    - 问题:过热保护频繁触发
    - 解决方案:检查散热设计是否合理,确保有足够的散热面积和通风条件;降低负载,避免长时间满载运行。

    总结和推荐


    JTF系列直流-直流转换器凭借其高功率密度、宽输入电压范围、高效率和出色的稳定性,成为众多应用场合的理想选择。其广泛的适用性、优异的性能和强大的保护机制使其在市场上具有很强的竞争优势。总体而言,我们强烈推荐使用JTF系列转换器,特别是在需要高可靠性电源供应的应用环境中。

JTF1224S12参数

参数
输出方式 DC-DC
输出总功率 15W
输出电流最大值 1A
输出电压 12V
输入电压最小值 9V
散热方式 -
特性 Remote On/Off,OCP,OVP,SCP
输出电压组数 1
开关频率 -
转换效率 90%
输入电压最大值 36V
类型 -
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF1224S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF1224S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF1224S12 JTF1224S12数据手册

JTF1224S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
