JWK1048S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWK10系列, 18 → 75 V 直流输入, 15V 直流输出, 10W
供应商型号: 1470-3468-ND
供应商: Digi-Key
标准整包数: 1

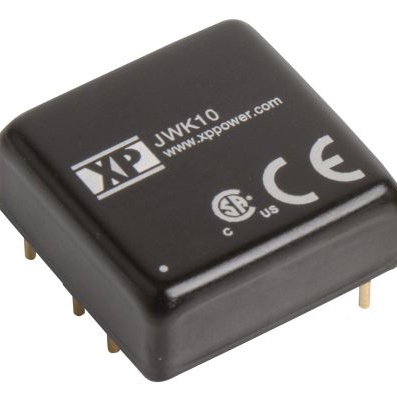

XP POWER AC-DC模块 JWK1048S15

JWK1048S15概述

    # JWK10 Series DC-DC Converter 技术手册

    产品简介


    JWK10系列DC-DC转换器是一款高效能的电源模块,广泛应用于工业控制、通信设备、医疗仪器、测试设备等领域。该转换器提供单路和双路输出选项,具备宽输入电压范围和高隔离度(1500 VDC),确保安全可靠运行。其独特的设计包括六面金属外壳和远程开启/关闭功能,使其在各种恶劣环境中也能稳定工作。

    技术参数


    JWK10系列DC-DC转换器的主要技术参数如下:
    - 输入电压范围:9-36 V 或 18-75 V
    - 输出电压:3.3 V、5 V、5.1 V、12 V、15 V、24 V、±5 V、±12 V、±15 V
    - 输出电流:根据不同的型号从62 mA到2.20 A不等
    - 效率:最高可达87%
    - 隔离电压:1500 VDC(输入到输出)
    - 最大电容负载:根据不同的输出型号为68 μF至560 μF
    - 工作温度范围:-40°C 到 +100°C
    - 存储温度范围:-50°C 到 +125°C
    - 湿度:非冷凝条件下95% RH

    产品特点和优势


    JWK10系列DC-DC转换器的独特功能和优势包括:
    - 宽输入电压范围,适合多种应用环境
    - 高效节能,最大效率可达87%
    - 高隔离电压,确保操作安全
    - 六面金属外壳,提高散热能力和机械强度
    - 远程开启/关闭功能,便于系统管理
    - 通过ITE安全认证,符合国际标准

    应用案例和使用建议


    应用案例
    JWK10系列DC-DC转换器适用于工业自动化控制系统中的电源模块。例如,在一个工厂自动化项目中,该转换器被用于将工厂的供电系统转换为设备所需的特定电压和电流。
    使用建议
    - 在高温环境下使用时,建议加装可选的散热片(-HK)以保持正常工作温度。
    - 为了进一步提高转换器的稳定性,可以在外部增加电解电容器(如CHEMI-CON KY 330μF/100V),特别是在抗干扰和稳压方面。
    - 建议按照制造商提供的降额曲线(见降额曲线图)来合理分配输出功率,避免过载导致的损坏。

    兼容性和支持


    JWK10系列DC-DC转换器与其他电子元件和设备具有良好的兼容性。制造商提供了详尽的技术文档和支持服务,包括快速响应的技术支持和三年质保期。用户可以通过官方技术支持渠道获取帮助。

    常见问题与解决方案


    问题一:如何设置输出电压?
    解决方案:参考技术手册中的接线图和配置说明进行设置。如果需要更详细的指导,可以联系制造商的技术支持团队。
    问题二:如何确定最适合的散热方案?
    解决方案:根据手册中的降额曲线图和输出功率需求选择合适的散热方式。对于高功率输出,建议使用散热片(-HK)。
    问题三:如何判断设备是否达到过载保护状态?
    解决方案:查看设备是否触发短路保护(连续复位/重启模式)。若发生这种情况,可能需要检查负载条件或电路连接。

    总结和推荐


    JWK10系列DC-DC转换器凭借其高效率、宽输入范围和坚固的设计,在多个应用领域中表现出色。通过提供广泛的输出电压和电流选项,该转换器能够满足大多数应用场景的需求。对于需要稳定、可靠电源供应的系统,JWK10系列是理想的选择。强烈推荐给那些寻找高性能DC-DC转换器的用户。

JWK1048S15参数

参数
输入电压最大值 75V
输出电压 15V
输出方式 -
开关频率 -
最大容性负载 -
散热方式 -
特性 Remote On/Off,SCP,UVLO
输出总功率 -
转换效率 87%
输出电压组数 1
类型 -
输出电流最大值 660mA
输入电压最小值 48V(DC)
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWK1048S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWK1048S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWK1048S15 JWK1048S15数据手册

JWK1048S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
