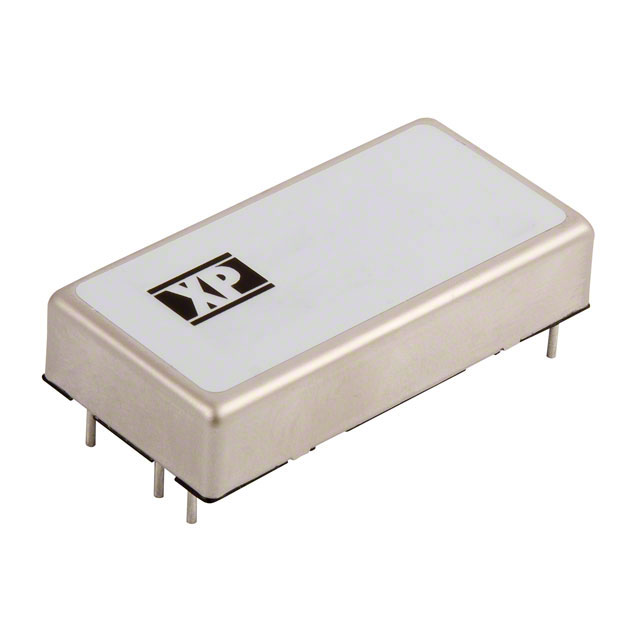

JCK4012S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 9 → 18 V 直流输入, 12V 直流输出, 40W
供应商型号: JCK4012S12
供应商: TME
标准整包数: 1

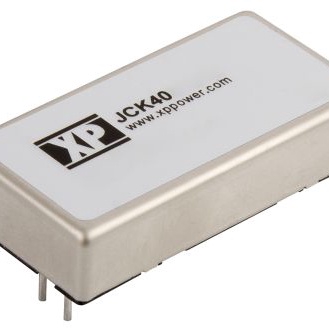

XP POWER AC-DC模块 JCK4012S12

JCK4012S12概述

    # JCK系列40W DC-DC转换器技术手册

    产品简介


    JCK系列40W DC-DC转换器是一款高效率、高功率密度的电源转换模块。它支持单输出和双输出配置,输入电压范围广(12 V、24 V和48 V),能够广泛应用于工业控制、通信设备、医疗设备以及其他需要稳定电源供应的应用场合。

    技术参数


    输入参数
    - 输入电压范围:12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-75 VDC)
    - 输入电流:详见表(具体数值根据输入电压变化)
    - 输入反射电流:20 mA pk-pk,通过12 μH电感
    - 输入浪涌电流:12 V 模型 25 VDC,24 V 模型 50 VDC,48 V 模型 100 VDC,持续时间1000ms
    - 启动时间:30 ms 典型值
    输出参数
    - 输出电压:详见表(具体数值根据不同型号不同)
    - 输出电压精度:±1%
    - 最小负载要求:无最小负载要求
    - 线性调节率:±0.5% 最大
    - 负载调节率:单输出模型:±0.5% 最大,双输出模型:±1% 最大
    - 过压保护:3.3 V 模型:3.9 V 典型值,5 V 模型:6.2 V 典型值,12 V 模型:15 V 典型值,15 V 模型:18 V 典型值,±12 V 模型:±15 V 典型值,±15 V 模型:±18 V 典型值
    - 过载保护:115-130% 的输出电流
    - 短路保护:自恢复,Hiccup模式
    - 温度系数:0.02%/℃
    其他特性
    - 效率:高达92%
    - 隔离电压:1600 VDC
    - 开关频率:270 kHz 典型值
    - 功率密度:50 W/in³
    - 平均无故障时间(MTBF):330 kHrs 最小(MIL-HDBK-217F,25°C)
    环境参数
    - 工作温度范围:-40°C 至 +70°C(从满载降额至55°C到60%负载)
    - 外壳温度:+105°C 最大
    - 湿度范围:5-95% RH,非冷凝条件
    - 存储温度范围:-40°C 至 +125°C
    电磁兼容性
    - 辐射排放:EN55022 类B,带外部组件
    - 静电放电抗扰度:EN61000-4-2,4 kV 接触放电
    - 瞬态抗扰度:EN61000-4-4,等级1
    - 传导抗扰度:EN61000-4-6,3 Vrms

    产品特点和优势


    JCK系列40W DC-DC转换器具有以下显著优势:
    - 高功率密度:适合空间受限的应用
    - 高效能:最高可达92%,降低能耗
    - 宽输入电压范围:适应不同电源系统
    - 多种保护机制:如过压、过载和短路保护,确保设备安全
    - 远程控制功能:可通过逻辑信号实现启停操作
    - 良好电磁兼容性:符合多项国际标准,减少干扰风险

    应用案例和使用建议


    应用场景
    - 工业控制系统
    - 通信设备
    - 医疗仪器
    - 自动化设备
    使用建议
    - 散热管理:尽管是自然对流冷却设计,但在高负载情况下仍需考虑额外散热措施,如使用散热片。
    - 输出电容选择:根据具体应用选择合适的输出电容值以满足要求。
    - 环境适应性:在极端温度条件下(-40°C 至 +70°C)确保设备正常运行。

    兼容性和支持


    JCK系列转换器与其他标准DC-DC电源模块具有良好的兼容性。生产商提供全面的技术支持和保修服务,包括三年质保期。

    常见问题与解决方案


    问题1:启动时无法正常工作
    解决方案:检查输入电压是否在允许范围内,确认连接正确。
    问题2:输出电压不稳定
    解决方案:检查输出电容是否损坏或选择不当,确保正确连接并更换合适容量的电容。
    问题3:过热
    解决方案:增加散热措施,如使用散热片或改进通风条件。

    总结和推荐


    JCK系列40W DC-DC转换器凭借其卓越的性能和广泛的应用范围,在众多行业中表现出色。其高效率、高可靠性以及多样化的保护机制使其成为电源管理领域的优秀选择。鉴于上述优点,我们强烈推荐使用该系列产品,特别是在需要高性能和稳定性的应用场景中。

JCK4012S12参数

参数
输出电压组数 1
类型 -
转换效率 91%
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出方式 Fixed
输出电流最大值 3.33A
输入电压最小值 9V
开关频率 270KHz(Typ)
输入电压最大值 18V
散热方式 -
最大容性负载 -
输出电压 12V
输出总功率 40W
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
