JTK1548S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTK系列, 18 → 75 V 直流输入, 5V 直流输出, 15W
供应商型号: ET-1738212
供应商: 海外现货
标准整包数: 1

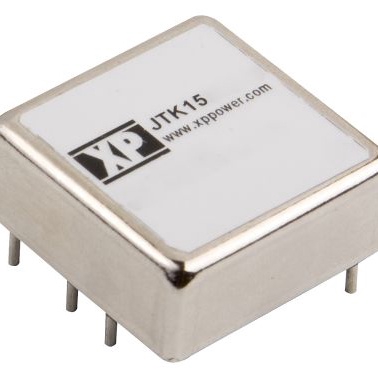

XP POWER AC-DC模块 JTK1548S05

JTK1548S05概述

    JTK系列直流电源转换器:高功率密度与高效能的完美结合

    产品简介


    JTK系列直流电源转换器是一款集高性能、高可靠性于一体的电源解决方案,适用于广泛的应用领域。该系列产品包括JTK15和JTK20两种型号,主要应用于工业控制、通信系统、医疗设备、交通运输等多个领域。通过提供稳定可靠的电力供应,JTK系列为各类设备提供了必要的能源保障。

    技术参数


    JTK系列直流电源转换器的技术参数如下:
    | 参数 | 值 |

    | 输入电压范围 | 24 V (9-36 VDC),48 V (18-75 VDC) |
    | 输出电压 | 见输出电压表格 |
    | 效率 | 最高可达89% |
    | 工作温度范围 | -40°C 至 +100°C |
    | 隔离电压 | 1600 VDC(输入到输出、输入到外壳、输出到外壳) |
    | 过载保护 | 典型值为170%至150%额定负载 |
    | 过压保护 | 见具体电压值 |
    | 短路保护 | 自动恢复 |
    | EMC排放 | 符合EN55022标准 |
    | ESD抗扰度 | 符合EN61000-4-2标准 |
    | 脉冲耐受性 | 符合EN61000-4-4标准 |

    产品特点和优势


    JTK系列直流电源转换器具有以下显著特点和优势:
    - 高功率密度:高达38.4 W/in³(JTK15)和51.3 W/in³(JTK20),有效减少系统体积和成本。
    - 宽输入范围:24 V(9-36 VDC)和48 V(18-75 VDC),适应多种应用场景。
    - 隔离电压高:1600 VDC的输入到输出、输入到外壳、输出到外壳的隔离电压,确保安全可靠。
    - 高效能:最高可达89%的效率,降低了功耗和散热要求。
    - 长时间保修:提供3年的质保期,增强用户信心。

    应用案例和使用建议


    JTK系列直流电源转换器已在多个实际项目中得到应用。例如,在工业控制系统中,JTK系列被用于提供稳定可靠的电源支持。对于需要高度集成化设计的应用,如通信基站,JTK系列的高功率密度和宽输入范围特别适用。此外,由于其高效率和较低的热管理需求,JTK系列在医疗设备中的应用也非常广泛。
    使用建议:
    - 确保输入电压在额定范围内。
    - 使用适当的滤波器和电容,以降低输入纹波电流和电磁干扰。
    - 在接线时遵循手册中的电气连接规范,以避免短路或过载问题。

    兼容性和支持


    JTK系列直流电源转换器与其他标准接口兼容,便于与其他电子元件或设备集成。厂商提供了详尽的用户手册和技术支持,包括安装指南、维护说明及常见问题解答,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    以下是使用JTK系列直流电源转换器时可能遇到的一些常见问题及其解决方案:
    1. 启动延迟时间长
    - 原因:初始设置不正确。
    - 解决办法:检查并调整初始设置,确保启动延迟在典型值(20ms)以内。
    2. 过载保护频繁触发
    - 原因:负载超过额定值。
    - 解决办法:重新评估负载需求,并适当降低负载量。
    3. 纹波噪声过高
    - 原因:滤波器设置不当。
    - 解决办法:调整输入滤波器参数,使用合适的电容值进行滤波。

    总结和推荐


    JTK系列直流电源转换器以其高功率密度、宽输入范围、高效率和长保修期,成为市场上极具竞争力的产品。它适用于多种应用场景,尤其适合对可靠性、集成度和电源效率有严格要求的工业和通信领域。因此,我们强烈推荐使用JTK系列直流电源转换器,以满足您的电源需求。
    以上内容基于JTK系列直流电源转换器的技术手册编写,详细介绍了产品的基本信息、技术参数、应用案例、使用建议等关键内容。希望这些信息能够帮助您更好地了解和选择JTK系列产品。

JTK1548S05参数

参数
输出电压组数 1
输出电压 5V
最大容性负载 -
输入电压最小值 48V(DC)
散热方式 -
转换效率 86%
输入电压最大值 75V
开关频率 -
输出总功率 -
输出方式 -
特性 Remote On/Off,OCP,OVP,SCP
输出电流最大值 3A
类型 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTK1548S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTK1548S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTK1548S05 JTK1548S05数据手册

JTK1548S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
