JCE0348S3V3-H

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 36 → 75 V 直流输入, 3.3V 直流输出, 3W
供应商型号: 1619023
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JCE0348S3V3-H

JCE0348S3V3-H概述

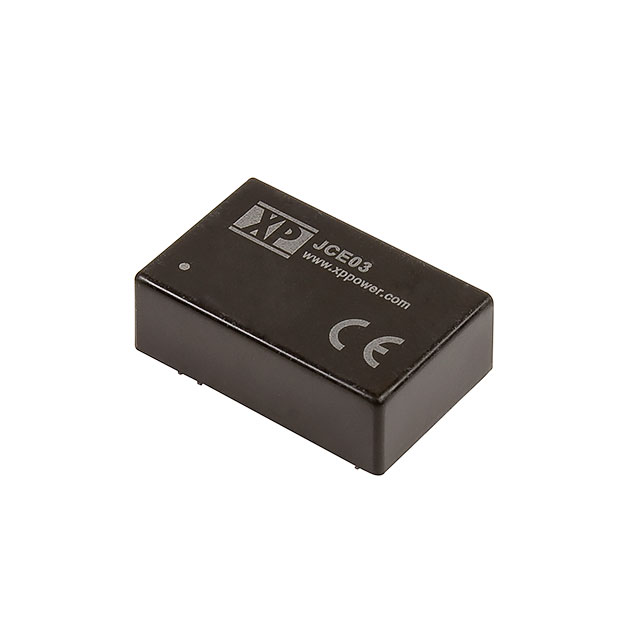

    JCE03 Series DC-DC Converter

    产品简介


    JCE03系列DC-DC转换器是一款高效率、多功能的电源管理器件,适用于多种电子设备和系统中。该系列转换器提供单输出和双输出两种型号,能够适应广泛的输入电压范围(9-75V),并在各种工作条件下保持稳定的输出电压。其主要功能包括宽输入电压范围、高效能、全稳态输出以及无需最小负载的要求。广泛应用于通信设备、工业自动化、医疗仪器及汽车电子等领域。

    技术参数


    - 输入电压范围:9-18V,18-36V,36-75V
    - 输出电压:3.3V、5.0V、12.0V、15.0V、24.0V(单输出);±3.3V、±5.0V、±12.0V、±15.0V、±24.0V(双输出)
    - 输出电流:根据具体输出电压而异,最大可达900mA(单输出)、±450mA(双输出)
    - 效率:最高可达81%
    - 隔离电压:标准为1500VDC,可选3000VDC
    - 输入电流:见表格具体型号
    - 电容负载:根据具体型号有所不同
    - 工作温度:-40°C至+100°C,最大输出降额从+85°C到+100°C
    - 尺寸:1.25 x 0.80 x 0.40英寸(31.75 x 20.32 x 10.16毫米)
    - 重量:约0.03磅(13.0克)

    产品特点和优势


    1. 宽输入电压范围:JCE03系列能够适应不同的供电环境,增强了其在各种场合下的适用性。
    2. 高效率:最高效率达到81%,有效降低能耗。
    3. 全稳态输出:无论输入条件如何变化,都能提供稳定的输出电压。
    4. 无需最小负载要求:简化了设计,提高了灵活性。
    5. 良好的隔离特性:标准隔离电压为1500VDC,可选3000VDC,确保了系统的安全性。
    6. 长期质保:3年保修期,提升了用户的信心。

    应用案例和使用建议


    JCE03系列DC-DC转换器广泛应用于各种电子设备中。例如,在工业自动化控制系统中,该系列可以提供稳定可靠的电源供应,确保系统正常运行。在通信设备中,高效率和宽输入电压范围使其成为理想选择。
    使用建议:
    - 负载调整:当负载发生变化时,及时调整电源以保持输出稳定。
    - 温度管理:确保散热良好,特别是在高温环境下使用时。

    兼容性和支持


    JCE03系列DC-DC转换器与其他标准电路板设计具有良好的兼容性。厂商提供了详尽的技术文档和支持服务,包括安装指南、应用笔记和技术支持,有助于用户更好地使用和维护该产品。

    常见问题与解决方案


    1. 输出电压不稳定:
    - 解决方案:检查输入电压是否在规定的范围内,确保负载稳定。
    2. 过热问题:
    - 解决方案:确保良好的散热条件,必要时增加外部散热装置。
    3. 短路保护失效:
    - 解决方案:检查是否有短路情况发生,确保输入电压和电流在安全范围内。

    总结和推荐


    JCE03系列DC-DC转换器凭借其高效率、宽输入电压范围和可靠的安全性,成为许多应用的理想选择。其独特的设计和优良的品质使得它在市场上具有很强的竞争优势。总体而言,强烈推荐此系列产品用于需要稳定、高效电源供应的应用场合。
    通过以上分析,我们可以得出结论,JCE03系列DC-DC转换器是一款性能优异、可靠性高的产品,非常值得在相关领域进行推广和应用。

JCE0348S3V3-H参数

参数
输入电压最大值 75V
输出总功率 -
输出电流最大值 900mA
输出电压 3.3V
开关频率 -
转换效率 75%
输入电压最小值 48V(DC)
散热方式 -
特性 SCP
输出电压组数 1
类型 -
输出方式 -
最大容性负载 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0348S3V3-H厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0348S3V3-H数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0348S3V3-H JCE0348S3V3-H数据手册

JCE0348S3V3-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
