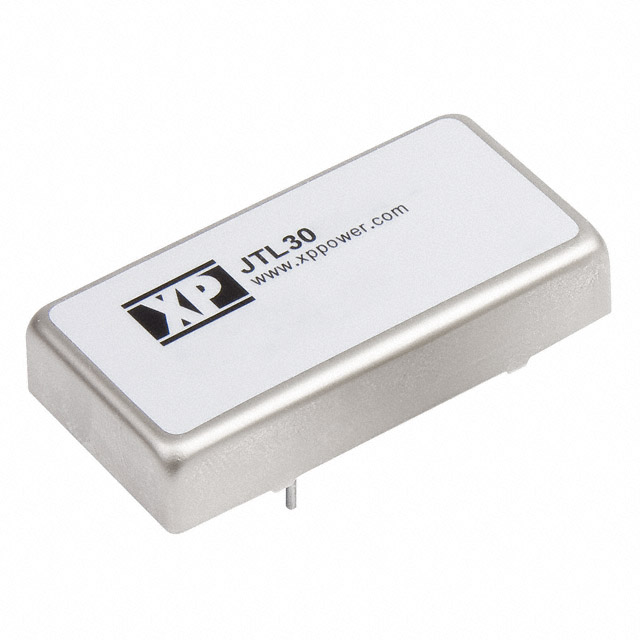

JTL3024S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 9 → 36 V 直流输入, 12V 直流输出, 30W
供应商型号: 1738268
供应商: element14
标准整包数: 1
XP POWER AC-DC模块 JTL3024S12

JTL3024S12概述

    JTL系列DC/DC转换器产品技术手册

    1. 产品简介


    JTL系列 是一款高性能的DC/DC转换器,适用于广泛的工业和通信应用。它具有单输出、双输出和三输出型号,为用户提供灵活的选择。主要功能包括高效率、高功率密度、宽输入电压范围、远程开关控制以及高隔离电压等。广泛应用于通信系统、工业自动化、医疗器械、测试测量仪器等领域。

    2. 技术参数


    - 输入电压范围: 24 V (9-36 VDC), 48 V (18-75 VDC)
    - 输入电流: 见表格
    - 反射纹波电流: 通过12 μH电感时为20 mA pk-pk
    - 输入滤波: π型网络
    - 欠压锁定:
    - 24 V型号: 开启 8.6 V,关闭 7.9 V典型
    - 48 V型号: 开启 17.8 V,关闭 16 V典型
    - 输入浪涌:
    - 24 V型号: 50 VDC持续100 ms
    - 48 V型号: 100 VDC持续100 ms
    - 输出电压: 见表格
    - 输出电压调节范围: 单输出型号仅±10%
    - 最小负载要求:
    - 单输出和双输出型号无要求
    - 三输出型号需要所有输出端口的10%
    - 线性调节:
    - 单输出和双输出型号: ±0.2%最大
    - 三输出型号: 主输出±1%,辅助输出±5%
    - 负载调节:
    - 单输出型号: ±0.5%最大
    - 双输出型号: ±1%最大(平衡输出)
    - 三输出型号: 主输出±1%,辅助输出±5%
    - 交叉调节:
    - 双输出和三输出: ±5%(见注释2)
    - 设定点精度:
    - ±1%(三输出辅助输出±5%)
    - 启动时间: 30 ms典型
    - 纹波和噪声:
    - 单输出和双输出型号: 100 mV或1%峰值-峰值,取较高者
    - 三输出型号: 主输出50 mV pk-pk,辅助输出75 mV pk-pk,带宽20 MHz(见注释3)
    - 瞬态响应:
    - 3%最大偏差,恢复至1%内<250 μs(25%负载变化)
    - 温度系数: 0.02%/°C
    - 过电压保护: 见表格
    - 过载保护: >150%满载
    - 短路保护: 跳闸并重启(断续模式),自动恢复
    - 过温保护: 115 °C典型
    - 远程开关控制:
    - 开启: 逻辑高(>3.0)或开路
    - 关闭: 逻辑低(<1.2 V)或短接针脚2到3
    - 最大容性负载: 见表格
    - 效率: 见表格
    - 隔离电压:
    - 输入到输出: 1600 VDC
    - 输入到外壳: 1600 VDC
    - 输出到外壳: 1600 VDC
    - 切换频率: 330 kHz典型
    - 功率密度: 37.5 W/in³
    - 平均无故障时间(MTBF): 320 kHrs最低(25 °C下)
    - 环境参数:
    - 工作温度: -40 °C至+75 °C,详见降额曲线
    - 外壳温度: 最大105 °C
    - 冷却方式: 自然对流冷却
    - 工作湿度: 5-95%相对湿度,非凝结
    - 存储温度: -40 °C至+125 °C
    - 电磁兼容性(EMC):
    - 发射: 符合EN55022标准,A类传导和辐射(外部组件下)
    - ESD抗扰性: 符合EN61000-4-2标准,3级,性能标准A
    - 辐射抗扰性: 符合EN61000-4-3标准,10 V/m,性能标准A
    - EFT/脉冲群: 符合EN61000-4-4标准,3级,性能标准A
    - 雷击: 符合EN61000-4-5标准,安装等级2,性能标准A
    - 传导抗扰性: 符合EN61000-4-6标准,10 V/rms,性能标准A
    - 磁场: 符合EN61000-4-8标准,1 A/m,性能标准A

    3. 产品特点和优势


    JTL系列DC/DC转换器具有多种独特功能和优势:
    - 高效率: 最高达91%,显著降低能源消耗。
    - 高功率密度: 37.5 W/in³,适合空间受限的应用。
    - 宽输入电压范围: 24 V和48 V两种型号,适应不同供电需求。
    - 远程开关控制: 便于远程管理和监控。
    - 高隔离电压: 1600 VDC输入到输出,确保电气安全。
    - 长期保修: 三年质保,增强客户信心。

    4. 应用案例和使用建议


    JTL系列DC/DC转换器适用于多种应用场景,如通信基站、工业自动化设备、医疗仪器和测试测量设备。以下是一些使用建议:
    - 通信基站: 在电源设计中考虑模块的高效率和宽输入电压范围,确保稳定运行。
    - 工业自动化: 使用自然对流冷却方式,减少散热部件成本。
    - 医疗仪器: 利用其高隔离电压和远程开关控制功能,提高设备安全性。

    5. 兼容性和支持


    JTL系列DC/DC转换器在电气特性和物理尺寸方面具有良好的兼容性,可轻松集成到现有系统中。供应商提供全面的技术支持和维护服务,确保用户能够顺利部署和使用该产品。

    6. 常见问题与解决方案


    - 问题: 设备在低温环境下启动困难。
    - 解决方案: 检查输入电压是否符合要求,确保电缆连接良好,检查外部组件是否正确配置。

    - 问题: 输出电压波动大。
    - 解决方案: 确认负载电流在规定范围内,调整输出电压调节范围,确保正确连接反馈电路。
    - 问题: 设备过热。
    - 解决方案: 检查散热片是否安装到位,确保设备周围有足够的通风空间,降低环境温度。

    7. 总结和推荐


    综上所述,JTL系列DC/DC转换器凭借其高效率、高功率密度和宽输入电压范围等特点,在工业和通信领域表现出色。无论是从技术参数还是实际应用的角度来看,都是一款值得推荐的产品。如果你正在寻找一个高效、可靠且易于集成的电源解决方案,JTL系列无疑是一个不错的选择。

JTL3024S12参数

参数
输入电压最小值 9V
输出方式 Fixed
输出电压组数 1
开关频率 330KHz(Typ)
散热方式 -
最大容性负载 -
输出电流最大值 2.5A
输出电压 12V
转换效率 90%
输入电压最大值 36V
类型 -
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输出总功率 30W
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
