2614021137000

产品分类: GNSS/GPS模块
厂牌: WURTH
产品描述: Wurth Elektronik GPS模块, 尺寸1.6 x 7.0 x 7.0mm, 52通道, 采集灵敏度-147dBm, 追踪敏感度-167dBm
供应商型号: 3499999
供应商: element14
标准整包数: 1

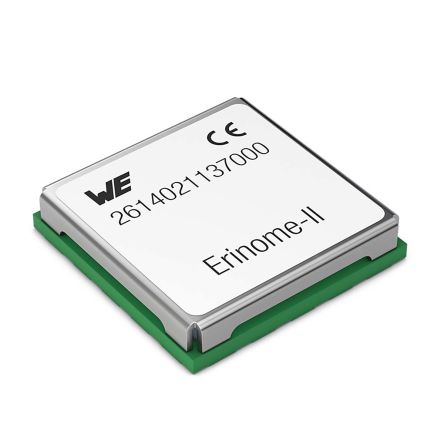

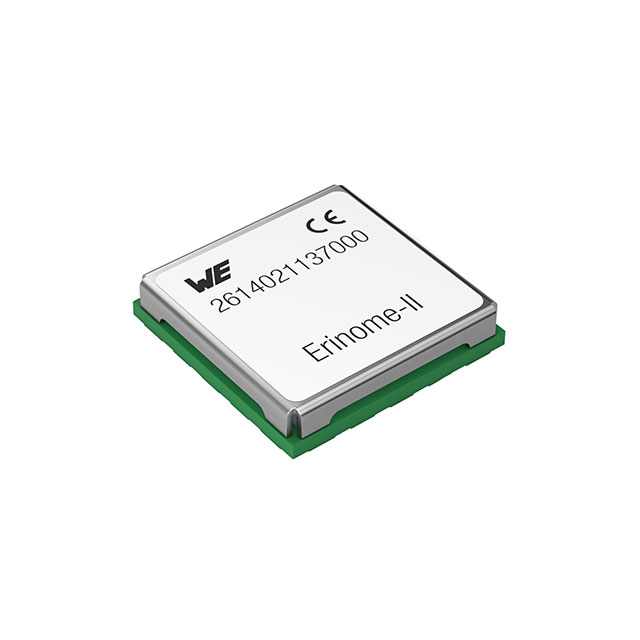

WURTH GNSS/GPS模块 2614021137000

2614021137000概述

    WIRL-POSI Erinome-II GPS-GLO-GAL-BDS GNSS模块技术手册

    产品简介


    产品名称: WIRL-POSI Erinome-II GPS-GLO-GAL-BDS GNSS模块
    型号代码: 2614021137000
    制造商: Würth Elektronik eiSos GmbH & Co. KG
    产品类型: GPS-GLO-GAL-BDS GNSS模块
    主要功能:
    - 支持多卫星系统(GPS, GLONASS, Galileo, BeiDou)的精确定位
    - 高精度时间同步
    - 灵活的通信接口(UART, I2C, SPI)
    - 超低功耗设计,适用于移动设备和电池供电设备
    应用领域:
    - 汽车导航
    - 智能穿戴设备
    - 物联网设备
    - 工业自动化

    技术参数


    物理尺寸:
    - 尺寸: 20 x 5 x 15 mm
    - 推荐焊盘尺寸: 20 x 10 mm
    - 焊接比例: 4:1
    电气特性:
    - 输入电压: 最小 1.71 V,最大 1.89 V
    - 工作温度范围: -40°C 到 +85°C
    - 存储条件: 温度 < 40°C,湿度 < 90% RH
    - 封装: MSL 3(短期防潮等级)
    - RoHS认证: 符合
    - REACH认证: 符合
    性能参数:
    - 接收灵敏度:
    - 跟踪: -167 dBm
    - 捕获: -147 dBm
    - 更新速率: 最大 10 Hz
    - 天线连接器类型: RF垫
    - 芯片: SiRFstar V 5e B02
    - 通道数: 52
    通信协议:
    - NMEA
    - OSP
    - 通信接口: UART, I2C, SPI

    产品特点和优势


    产品特点:
    - 支持多种卫星系统,提供高精度定位服务
    - 灵活的通信接口,易于集成
    - 低功耗设计,特别适合移动设备和电池供电设备
    优势:
    - 高度集成化,减少外部电路复杂性
    - 出色的抗干扰能力,提高可靠性
    - 广泛的应用场景,如汽车导航、智能穿戴设备等

    应用案例和使用建议


    应用案例:
    - 汽车导航系统
    - 智能手表
    - 农业监测设备
    使用建议:
    - 确保天线正确安装,以避免信号丢失
    - 在低温环境下使用时,需要额外考虑电源电压稳定性
    - 环境温度过高或过低都可能影响定位精度,需要适当散热或保温

    兼容性和支持


    兼容性:
    - 支持标准的UART、I2C、SPI通信接口,便于与其他设备和微控制器连接
    支持和服务:
    - 详细的技术文档和用户手册
    - 厂商提供的技术支持和售后服务

    常见问题与解决方案


    常见问题:
    - 定位精度不准确
    - 功耗高于预期
    解决方案:
    - 定位精度不准确:确保天线良好接地,检查天线方向和周围环境
    - 功耗高于预期:检查供电电压是否稳定,确认使用模式是否为低功耗模式

    总结和推荐



    总结

    :
    WIRL-POSI Erinome-II GPS-GLO-GAL-BDS GNSS模块是一款高性能、高精度的多卫星系统定位模块,适用于各种复杂的电子设备。它具备出色的定位能力和灵活的通信接口,同时支持多种卫星系统,能够满足不同应用场景的需求。
    推荐:
    强烈推荐此模块用于需要高精度定位和可靠通信的设备中。它的多功能性和兼容性使其成为开发新型电子产品时的理想选择。对于需要低功耗和高可靠性的应用场景,WIRL-POSI Erinome-II GNSS模块是理想之选。

2614021137000参数

参数
频段 -
工作电压 1.71V~1.89V
接口 -
功耗 -
灵敏度 -167dBm
天线形式 -
芯片平台 -
通用封装 SMD-20P
包装方式 卷带包装

2614021137000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

2614021137000数据手册

厂牌 PDF简要描述 下载
WURTH GNSS/GPS模块 WURTH 2614021137000 2614021137000数据手册

2614021137000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 373.989
5+ ¥ 327.243
10+ ¥ 271.1415
50+ ¥ 243.0855
100+ ¥ 224.3955
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 373.98
直接购买
加入购物车
