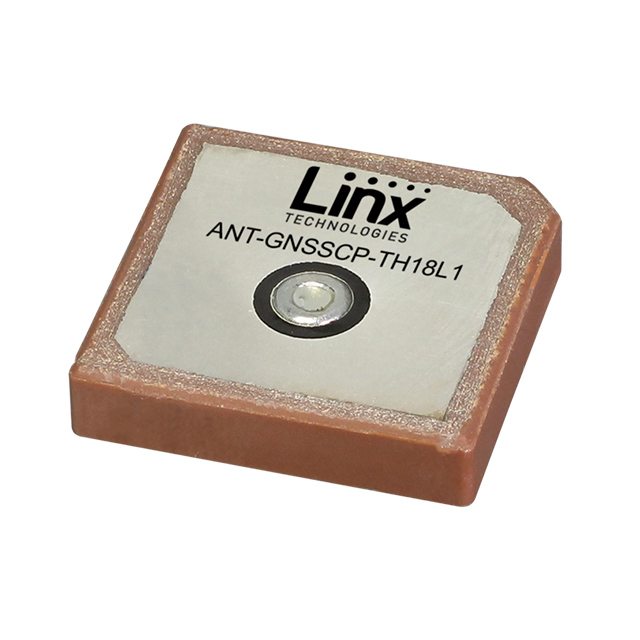

ANT-GNSSCP-TH18L1

产品分类: GNSS/GPS模块
厂牌: TE CONNECTIVITY
产品描述:
供应商型号: 4205559
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY GNSS/GPS模块 ANT-GNSSCP-TH18L1

ANT-GNSSCP-TH18L1概述

    陶瓷贴片GNSS天线ANT-GNSSCP-TH18L1 技术手册

    产品简介


    ANT-GNSSCP-TH18L1 是一款尺寸为18毫米 x 18毫米的方形陶瓷贴片天线,专为全球导航卫星系统(GNSS)操作设计,包括GPS、GLONASS、Galileo和BeiDou系统。它提供卓越的增益和辐射模式性能,有助于实现高精度定位、快速卫星信号接收与锁定及快速首次定位时间(Time To First Fix, TTFF)。

    技术参数


    - 频率范围: 1567.24 MHz 至 1583.60 MHz
    - 峰值增益: 5.1 dBi
    - 驻波比 (VSWR): ≤ 2.8
    - 效率: 66%
    - 极化方式: 右旋圆极化 (RHCP)
    - 方向性: 方向性天线正交于天线表面
    - 温度范围: -40°C 至 +105°C
    - 重量: 6.0克 (0.21盎司)
    - 连接方式: 针型焊盘通过孔焊接
    - 最大功率: 8瓦
    - 相位轴比: 最低至12.2 dB
    - 天线增益:
    - 峰值增益: 5.1 dBi
    - 平均增益: -2.2 dBi
    - 辐射效率: 最高可达90%

    产品特点和优势


    - 广泛频率覆盖: 适用于多个GNSS频段,包括GPS L1、Galileo E1、GLONASS I和II L1、BeiDou B1-BOC 和 QZSS L1。
    - 卓越性能: 在1567.24 MHz至1583.60 MHz频率范围内表现出色。
    - 极端温度适应: 温度范围扩展到+105°C,符合汽车标准AEC-Q200 Grade 2。
    - 高可靠性: 具备良好的驻波比和极化性能,确保在复杂环境下的稳定工作。
    - 便捷安装: 通过附带的粘合垫固定到PCB上,并具有通过孔焊接接口。

    应用案例和使用建议


    - 应用场景: 适用于全球导航系统、定时解决方案及汽车定位等领域。
    - 使用建议:
    - 确保地面平面大小符合推荐值(70mm x 70mm),以获得最佳性能。
    - 在暴露于强烈振动的环境中,建议采用4个可选PCB焊盘进行加固。
    - 使用微带传输线与射频组件配合,保持50Ω阻抗匹配,实现最优信号传输。


    兼容性和支持


    - 兼容性: 适用于多种电子设备和系统,特别适合需要高精度定位的应用。
    - 厂商支持: 提供详细的布局和设计指南,以及PCB设计审查服务。

    常见问题与解决方案


    - 问题1: 天线增益不足
    - 解决方法: 检查周围环境,确认地面平面大小符合要求,并确保天线安装位置正确。
    - 问题2: 天线出现故障
    - 解决方法: 重新检查天线焊接点,确保无虚焊或短路现象。
    - 问题3: 定位精度不稳定
    - 解决方法: 确认设备附近无强电磁干扰源,并调整天线安装位置以优化信号接收。

    总结和推荐


    ANT-GNSSCP-TH18L1 天线以其卓越的性能、广泛的频率覆盖和耐温特性,在多种应用中展现出色的表现。适用于需要高精度定位的应用,如自动驾驶、无人机和车辆跟踪等领域。强烈推荐此款天线用于对定位精度要求较高的应用场合。
    通过以上详尽的技术手册内容解析,我们了解到这款陶瓷贴片GNSS天线在技术参数、应用场景以及使用建议方面均有出色表现。对于需要高性能GNSS定位解决方案的用户来说,这无疑是一个值得信赖的选择。

ANT-GNSSCP-TH18L1参数

参数
天线形式 -
芯片平台 -
频段 -
工作电压 -
接口 -
功耗 -
灵敏度 -
包装方式 托盘

ANT-GNSSCP-TH18L1厂商介绍

TE Connectivity(TE)是一家全球领先的电子组件、系统和解决方案提供商,总部位于瑞士。TE的产品广泛应用于各种行业,包括汽车、工业、医疗、****和通信等。

TE Connectivity的主营产品可以分为以下几个类别:

1. 连接与传感器解决方案:包括连接器、传感器、继电器等,用于各种电子设备的连接和信号传输。

2. 工业解决方案:包括电缆、电缆组件、开关和控制设备等,广泛应用于工业自动化、能源和基础设施等领域。

3. 通信解决方案:包括高速数据传输电缆、光纤和无线通信组件等,服务于通信基础设施和数据中心市场。

4. 医疗解决方案:包括医疗设备连接、传感器和组件等,为医疗设备提供关键的连接和信号传输功能。

TE Connectivity的优势在于其广泛的产品线、强大的研发能力和全球布局。公司不断投资于新技术和创新,以满足不断变化的市场需求。此外,TE还拥有强大的供应链和制造能力,能够快速响应客户需求,提供高质量的产品和服务。

ANT-GNSSCP-TH18L1数据手册

厂牌 PDF简要描述 下载
TE CONNECTIVITY GNSS/GPS模块 TE CONNECTIVITY ANT-GNSSCP-TH18L1 ANT-GNSSCP-TH18L1数据手册

ANT-GNSSCP-TH18L1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 30.8826
10+ ¥ 29.6473
25+ ¥ 27.6708
50+ ¥ 27.6708
100+ ¥ 26.6826
500+ ¥ 26.6826
库存: 24
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 30.88
