BU01

产品分类: GNSS/GPS模块
产品描述: 适用于室内高精度定位、支持TDOA或TWR定位系统
供应商型号: BU01
供应商: 云汉优选
标准整包数: 1000
AI-THINKER/深圳安信可科技 GNSS/GPS模块 BU01

BU01概述

    BU01 超宽带(UWB)收发器模组技术手册

    一、产品简介


    产品类型及功能

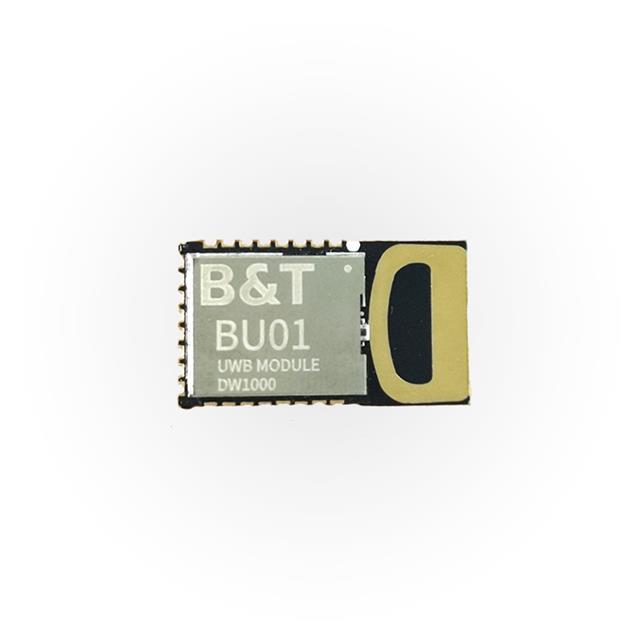

    BU01是一款基于Decawave的DW1000设计的超宽带(UWB)收发器模组。该模组集成了天线、RF电路、电源管理和时钟电路,能够广泛应用于双向测距或TDOA定位系统中。得益于其高精度定位能力(可达10厘米)和高速数据传输速率(最高可达6.8Mbps),BU01成为无线通信和精确测量的理想选择。
    主要应用领域
    - 实时定位系统(RTLS)
    - 无线通信
    - 物联网设备
    - 自动驾驶和智能交通系统
    - 工业自动化和机器人

    二、技术参数


    尺寸
    - 23mm x 13mm x 2.9mm (±0.2mm)
    封装
    - SMD-24
    频谱范围
    - 3.5GHz至6.5GHz
    工作环境
    - 工作温度:-20℃~70℃
    - 存储温度:-40℃~125℃
    - 存储湿度:<90%RH
    供电范围
    - 2.8V至3.6V
    - 典型值:3.3V
    - 电流:>200mA
    支持接口
    - SPI
    电气特性
    - 射频性能:3.5GHz至6.5GHz
    - I/O特性:VIL/VIH (-0.3V/0.75V), VOL/VOH (N/0.8VIO, 0.1VIO/N)
    - IMAX:12V

    三、产品特点和优势


    独特功能和优势
    - 集成简单,无需RF设计
    - 支持RTLS的基础架构,扩展了通讯范围
    - 支持高标签密度
    - 符合IEEE 802.15.4-2011 UWB标准
    - 支持多信道操作(3.5GHz至6.5GHz)
    - 可编程发射功率
    - 睡眠模式下功耗低(<1mA)
    市场竞争力
    - 高精度和高速度的数据传输使其在各种应用中具备强大的竞争力。
    - 易于集成的设计降低了开发者的学习成本和项目风险。
    - 广泛的应用范围使其在市场上具有较高的认可度和适应性。

    四、应用案例和使用建议


    应用案例
    - 在仓库管理中,BU01可用于实时追踪物品的位置,提高物流效率。
    - 在工业自动化中,BU01可用于精准定位机器人的位置,提升生产效率。
    - 在智能交通系统中,BU01可用于车辆定位,提高道路安全。
    使用建议
    - 根据应用需求,选择合适的天线布局方案,避免放置金属件和高频器件影响天线性能。
    - 供电方面,推荐使用3.3V电压,并保证电流峰值超过200mA。
    - 使用GPIO时,建议串联10-100欧姆的电阻来抑制过冲,并增加ESD保护器件。

    五、兼容性和支持


    兼容性
    - BU01模组支持SPI接口,与多种主控芯片兼容。
    - 支持的电气特性广泛,与多数常见的供电和信号处理电路相兼容。
    厂商支持
    - 官方网站:https://www.ai-thinker.com
    - 开发文档:https://docs.ai-thinker.com
    - 官方论坛:http://bbs.ai-thinker.com
    - 样品购买:https://anxinke.taobao.com
    - 商务合作:sales@aithinker.com
    - 技术支持:support@aithinker.com

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 接收信号弱 | 检查天线布局是否符合要求,确保无金属件干扰。 |
    | 功耗过高 | 检查电源供电情况,确认是否达到推荐的电压和电流。 |
    | 启动异常 | 检查GPIO口设置是否正确,遵循相关配置指南。 |

    七、总结和推荐


    综合评估
    BU01超宽带收发器模组以其高精度和高速度的数据传输能力,以及易于集成的特点,在实时定位系统、无线通信等领域中展现出卓越的性能。厂商提供了详尽的技术支持文档和在线资源,确保用户能够顺利使用产品。
    推荐使用
    鉴于其优秀的性能和广泛的应用场景,强烈推荐在实时定位系统和无线通信项目中使用BU01模组。

BU01参数

参数
灵敏度 -
天线形式 板载PCB天线
芯片平台 -
频段 3.5GHz~6.5GHz
工作电压 2.8V~3.6V
接口 SPI
功耗 -
长*宽*高 23mm*13mm*2.9mm
通用封装 SMD-24
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,袋装

BU01厂商介绍

Ai-Thinker是一家致力于物联网通信解决方案的高科技企业,专注于无线通信模块的研发、生产和销售。公司主营产品包括LoRa模块、NB-IoT模块、GPRS模块、Wi-Fi模块等,广泛应用于智能抄表、智能停车、环境监测、资产追踪、智能家居等多个领域。

Ai-Thinker的优势在于:
1. 技术领先:拥有强大的研发团队,持续进行技术创新,产品性能稳定可靠。
2. 产品丰富:提供多种无线通信模块,满足不同场景需求。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 品质保证:严格的质量控制体系,确保产品品质。
5. 售后服务:提供专业的技术支持和完善的售后服务,解决客户后顾之忧。

BU01数据手册

厂牌 PDF简要描述 下载
AI-THINKER/深圳安信可科技 GNSS/GPS模块 AI-THINKER/深圳安信可科技 BU01 BU01数据手册

BU01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 108.888
2000+ ¥ 96.324
3000+ ¥ 93.0713
4000+ ¥ 90.7051
库存: 3000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 108888
