GP-02

产品分类: GNSS/GPS模块
厂牌: RF SOLUTIONS
产品描述:
供应商型号: ET-4209404
供应商: 海外现货
标准整包数: 1

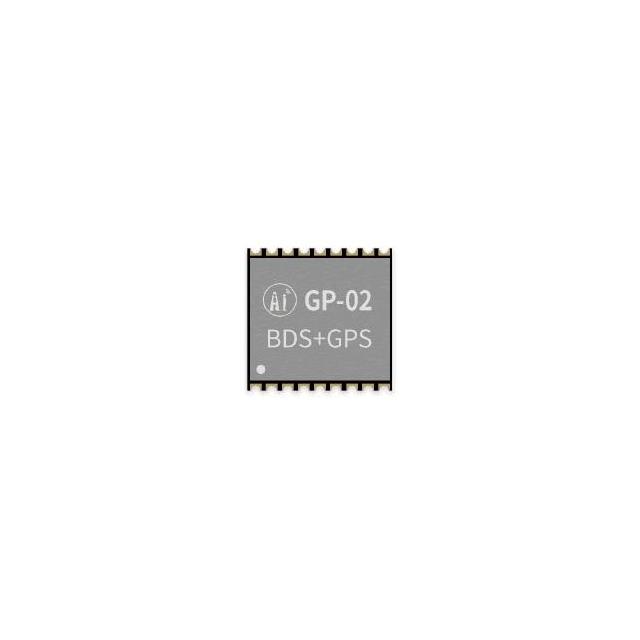

RF SOLUTIONS GNSS/GPS模块 GP-02

GP-02概述

    # GP-02卫星导航模块技术手册

    产品简介


    GP-02是一款高性能的北斗/GNSS多模卫星导航接收SOC模块,集成了射频前端、数字基带处理器、32位RISC CPU、电源管理及主动天线检测保护等功能。它支持多种卫星导航系统,包括中国的北斗卫星导航系统(BDS)、美国的GPS以及俄罗斯的GLONASS,能够实现多系统的联合定位。

    技术参数


    主要参数
    - 型号:GP-02
    - 尺寸:10.3mm × 9.9mm × 2.4mm (±0.2mm)
    - 工作温度:-40℃ ~ 85℃
    - 存储环境:-40℃ ~ 125℃,相对湿度<90%
    - 供电范围:电压 2.7V ~ 3.6V
    - 串口速率:最大支持256000bps
    - 认证:RoHS
    电气参数
    性能
    - 首次定位时间(TTFF)
    - 冷启动:≤32秒
    - 热启动:≤1秒
    - 重捕获:≤1秒
    模拟特性
    - 复位电压:@VDDIO 2.35V ~ 2.6V
    - 复位时间:晶体频率26MHz时 160ms
    - TCXO晶体频率:26MHz
    - 灵敏度
    - 冷启动:-148dBm
    - 热启动:-156dBm
    - 重捕获:-160dBm
    - 跟踪模式:-162dBm
    - 精度
    - 定位精度:<2m(1σ)
    - 时间精度:<30ns(1σ)
    - 速度测量精度:<0.1m/s(1σ)
    - 定位更新率:1Hz(最大5Hz)
    - 功耗
    - BDS/GPS双模连续运行:23mA
    - 休眠模式:5mA
    - 待机模式:8μA

    产品特点和优势


    GP-02具有高集成度,能够同时支持多个卫星导航系统,提供卓越的定位精度和时间同步性能。其低功耗设计使其适用于各种便携式和低功耗设备。此外,内置的主动天线检测保护功能增强了系统的可靠性和安全性,使其在各种恶劣环境下都能稳定工作。

    应用案例和使用建议


    GP-02广泛应用于车载导航、无人机控制、智能穿戴设备等领域。在使用过程中,需要确保天线远离金属部件和高频组件以获得最佳效果。建议使用LDO供电,并在3.3V电源接口添加ESD保护装置。对于GPIO端口,推荐在每个IO端口串联一个10-100欧姆的电阻以抑制过冲,增强EMI和ESD性能。

    兼容性和支持


    GP-02与同类产品相比具有高度兼容性,可以方便地集成到现有的电路设计中。Ai-Thinker公司提供了详细的技术文档和支持服务,帮助用户快速上手并解决问题。更多信息和技术支持可访问公司官网和论坛获取。

    常见问题与解决方案


    常见问题
    1. 如何设置串口波特率?
    2. 为何模块在冷启动时定位精度较差?
    解决方案
    1. 通过配置GP-02的UART寄存器来调整串口波特率。
    2. 在冷启动时,由于卫星信号较弱,定位精度可能较差。建议尽量在开阔地带进行冷启动以提高精度。

    总结和推荐


    综上所述,GP-02以其高集成度、高性能、低功耗以及广泛的适用性成为一款优秀的卫星导航模块。无论是车载导航还是智能穿戴设备,GP-02都能满足高标准的应用需求。强烈推荐使用GP-02模块,特别是在需要多模卫星导航功能的应用场合。有关更多信息和技术支持,请访问Ai-Thinker官方网站。

GP-02参数

参数
芯片平台 -
频段 -
工作电压 -
接口 -
功耗 -
灵敏度 -
天线形式 -
包装方式 袋装

GP-02厂商介绍

RF Solutions是一家领先的射频(RF)和微波解决方案提供商,专注于设计和制造高性能的射频放大器、滤波器、混频器和相关组件。公司的产品广泛应用于通信、**、电子战、**和****等领域。

主营产品分类:
1. 放大器:包括固态功率放大器(SSPA)、行波管放大器(TWTA)和低噪声放大器(LNA)等。
2. 滤波器:提供多种类型的滤波器,如带通滤波器、带阻滤波器和低通滤波器等。
3. 混频器:包括平衡混频器和非平衡混频器等。
4. 其他组件:如射频开关、衰减器和相位器等。

应用领域:
1. 通信:无线通信基站、**通信、*事通信等。
2. **:空中交通管制、气象**、电子侦察等。
3. 电子战:信号干扰、信号侦测、信号分析等。
4. ****:**导航、遥感探测、深空探测等。

RF Solutions的优势:
1. 高性能:产品具有高功率、低噪声、高线性度等特点。
2. 定制化:可根据客户需求提供定制化解决方案。
3. 可靠性:产品经过严格测试,确保在恶劣环境下稳定工作。
4. 技术支持:提供专业的技术支持和售后服务。

GP-02数据手册

厂牌 PDF简要描述 下载
RF SOLUTIONS GNSS/GPS模块 RF SOLUTIONS GP-02 GP-02数据手册

GP-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.0881 ¥ 59.8948
5+ $ 6.9471 ¥ 58.7031
10+ $ 6.0983 ¥ 51.5303
50+ $ 5.8638 ¥ 49.5495
100+ $ 5.6354 ¥ 47.619
250+ $ 5.5122 ¥ 46.5777
库存: 14
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 59.89
