2614011037000

产品分类: GNSS/GPS模块
厂牌: WURTH
产品描述: Wurth Elektronik GPS模块, 尺寸7.1 x 18 x 18mm, 52通道, 采集灵敏度-148dBm, 追踪敏感度-164dBm
供应商型号: 2060012
供应商: 海外现货
标准整包数: 1
WURTH GNSS/GPS模块 2614011037000

2614011037000概述


    产品简介

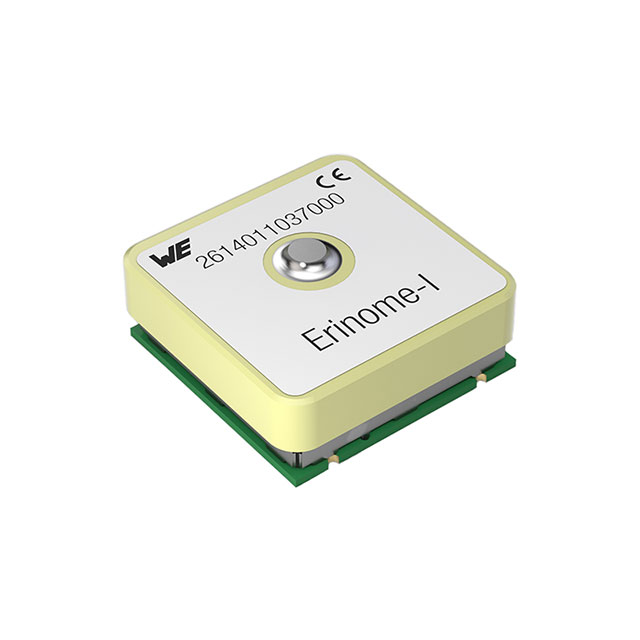

    WIRL-POSI Erinome-I是一款集成了多种全球导航卫星系统(GNSS)模块的产品,包括GPS、GLONASS、Galileo和BeiDou。这款模块的主要功能是通过多种卫星系统提供精确的定位、导航和授时服务。它广泛应用于车载导航、无人机控制、船舶导航、智能交通系统等多个领域,为各类设备提供可靠的定位和通信支持。

    技术参数


    尺寸规格
    - 长:18.70 ± 0.2 mm
    - 宽:18.70 ± 0.2 mm
    - 高:32.00 ± 0.3 mm
    推荐焊盘图案
    - 推荐焊盘尺寸参见手册第一页
    电气特性
    - 操作电压范围:2.6 V 至 4.5 V
    - 推荐操作电压:3.3 V
    - 待机电流:92 µA
    - 获取电流(VDD=3.3V,温度=25°C,功率水平=-130dBm,GPS-GLO):33 mA
    - 跟踪电流(VDD=3.3V,温度=25°C,功率水平=-130dBm,GPS-GLO):31 mA
    工作环境
    - 工作温度范围:-40°C 至 +85°C
    - 存储条件:湿度<90%,温度<40°C
    - 防潮等级:3级

    产品特点和优势


    WIRL-POSI Erinome-I具备以下独特功能和优势:
    - 支持多种GNSS系统,提供全面的全球覆盖
    - 精确的位置精度,静态条件下圆概率误差(50%)为1.5米
    - 快速的时间到首次定位时间(冷启动),仅需28秒
    - 高度集成化设计,易于安装和集成
    - 低功耗设计,特别适合电池供电的应用

    应用案例和使用建议


    应用案例
    - 车载导航系统:用于实时定位和路径规划。
    - 无人机控制系统:提供精准的飞行位置和姿态控制。
    - 船舶导航系统:用于海上定位和安全航行。
    使用建议
    - 在极端温度条件下使用时,应注意模块的散热设计,避免过热损坏。
    - 在进行清洗和封装时,遵循制造商的指南,以防止对模块造成损伤。

    兼容性和支持


    WIRL-POSI Erinome-I与市面上主流的微控制器、传感器和通信接口兼容。厂商提供了详细的技术支持文档和售后支持,用户可以通过技术支持热线或官方网站获取帮助。

    常见问题与解决方案


    常见问题
    1. 无法正常定位
    - 解决方法:检查天线连接是否正常,确认供电电压是否符合要求。
    2. 电流消耗异常
    - 解决方法:确保系统连接正确,避免负载过大导致电流消耗增加。
    3. 温度过高
    - 解决方法:改善散热设计,避免模块长时间在高温环境下运行。

    总结和推荐


    WIRL-POSI Erinome-I凭借其出色的定位精度、快速的首次定位时间和广泛的GNSS系统支持,成为了市场上极具竞争力的GNSS模块之一。其高度集成的设计、低功耗特性和广泛的适用性使其成为众多应用领域的理想选择。我们强烈推荐这一产品给需要高精度定位和可靠通信解决方案的用户。

2614011037000参数

参数
灵敏度 -165dBm
天线形式 -
芯片平台 -
频段 -
工作电压 2.6V~4.5V
接口 -
功耗 -
通用封装 SMD-22P
包装方式 卷带包装

2614011037000厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

2614011037000数据手册

厂牌 PDF简要描述 下载
WURTH GNSS/GPS模块 WURTH 2614011037000 2614011037000数据手册

2614011037000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 361.1268
75+ ¥ 353.9038
150+ ¥ 346.8189
库存: 39
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 361.12
