61206021621

厂牌: WURTH

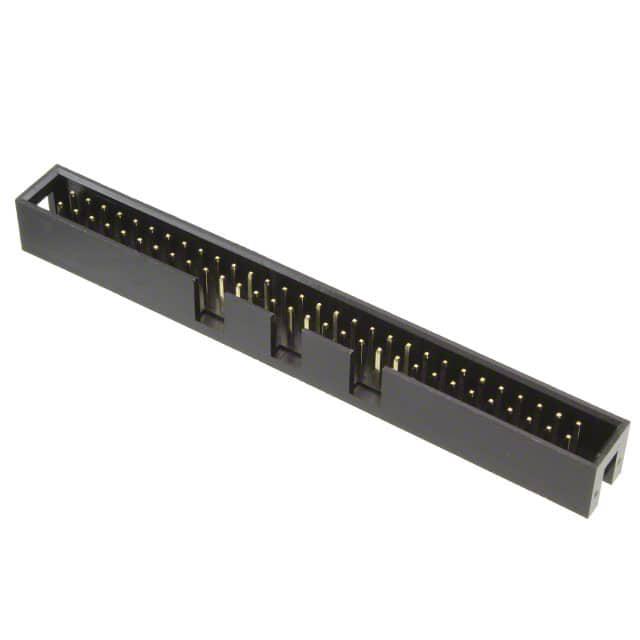

产品描述: Wurth Elektronik 2.54mm间距60p双排排针 线对板连接器, WR-BHD系列, 直角, 通孔安装
供应商型号: 2356261
供应商: element14
标准整包数: 1

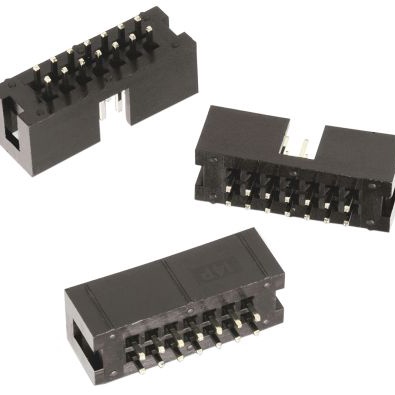

WURTH 矩形连接器 - 针座 - 公插针 61206021621

61206021621概述

    WR-BHD系列电子元器件技术手册

    产品简介


    产品名称:WR-BHD系列
    WR-BHD系列是连接器产品,包括Box Header和IDC(绝缘位移连接)扁平电缆连接器。这些连接器广泛应用于各种电子设备中,因其高效连接电路板的能力而备受青睐。其中,IDC技术允许通过永久连接(使用过渡连接器)或可拆卸连接(使用IDC扁平电缆连接器)实现低成本连接。Würth Elektronik提供了丰富的2.54mm和2.0mm间距的产品系列,支持多种插针数。

    技术参数


    以下是WR-BHD系列连接器的关键技术参数:
    - 性能等级:
    - 等级3:50次插拔循环,无气体测试
    - 等级2:250次插拔循环,IEC 60512标准的4天4次混合气体测试
    - 等级1:500次插拔循环,IEC 60512标准的10天4次混合气体测试
    - 材料与环境参数:
    - 绝缘材料:PBT或PA6T
    - 阻燃等级:UL94-V0
    - 耐温范围:-40°C至125°C
    - 符合RoHS标准
    - 电气参数:
    - 最大电流:3A
    - 工作电压:250V AC
    - 绝缘电阻:>1000 MΩ
    - 耐压:500 Vac/min
    - 接触电阻:≤20 mΩ
    - 焊锡温度:
    - 波峰焊接:符合JEDEC无铅标准
    - 回流焊:符合JEDEC无铅标准

    产品特点和优势


    WR-BHD系列连接器具有以下特点和优势:
    - 多选项: 支持多种插针数,满足不同需求。
    - 高温适应性: 部分型号能够承受高达125°C的工作温度。
    - 可靠性高: 通过多次插拔测试,确保长期使用中的稳定性。
    - 环境友好: 采用阻燃材料,符合RoHS标准,绿色环保。

    应用案例和使用建议


    WR-BHD系列连接器广泛应用于各种电子设备中,例如工业控制设备、通信设备和计算机外围设备等。为了最大化连接器的性能和寿命,建议以下几点:
    - 在高温环境下使用时选择高温适应性强的型号。
    - 在进行回流焊操作时,请遵循JEDEC标准。
    - 根据具体应用选择合适的连接器类型和尺寸,以达到最佳效果。

    兼容性和支持


    WR-BHD系列连接器与大多数电子设备兼容。Würth Elektronik提供全方位的技术支持,包括详细的安装指南、故障排查和维修服务。同时,还提供相应的配套工具,如压接工具(参见第05-24页)。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    - 问题:插拔过程中接触不良
    - 解决方案:检查连接器是否有污垢,定期清洁;确保插针正确对齐,没有变形。
    - 问题:无法插入IDC电缆
    - 解决方案:确认电缆绝缘层已被正确剥除,并且电缆导体直径适合连接器插槽大小。
    - 问题:长时间使用后出现性能下降
    - 解决方案:更换新的连接器,确保长期稳定可靠。

    总结和推荐


    综上所述,WR-BHD系列连接器凭借其多样的选择、出色的性能和广泛的适用性,成为市场上极具竞争力的产品。它们适用于各种苛刻的应用环境,并提供了可靠的技术支持和服务。因此,强烈推荐使用WR-BHD系列连接器来提高电子设备的性能和可靠性。
    通过以上详细的技术手册内容解析,我们不仅了解了WR-BHD系列连接器的基本信息和技术指标,还掌握了它们的实际应用和注意事项。希望这份指南能为您的选型和使用提供有价值的参考。

61206021621参数

参数
触头镀层厚度 - 配接 -
颜色 黑色
排数 2
额定电流 3A
防护等级 -
类型 Header,Push-Pull
间距-配接 2.54mm
针脚数 60pin
触头镀层 - 配接
安装方式 通孔安装
零件状态 在售
包装方式 托盘

61206021621厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61206021621数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 61206021621 61206021621数据手册

61206021621封装设计

查看详情并下载
Symbol
Footprint
3D Model
