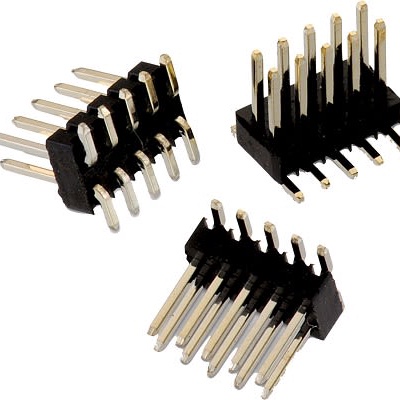

62102021021

厂牌: WURTH
产品描述: Wurth Elektronik 1.27mm间距20p双排排针, WR-PHD系列, 直角
供应商型号: 10B-3583737-4
供应商: 国内现货
标准整包数: 1
WURTH 矩形连接器 - 针座 - 公插针 62102021021

62102021021概述

    WR-PHD SMT Straight Dual Pin Header 技术手册解析

    1. 产品简介


    WR-PHD SMT Straight Dual Pin Header(产品代号:62102021021)是一款专为一般电子设备设计的表面贴装(SMT)直插双排引脚接头。这种电子元件主要用于连接电路板上的组件,常应用于消费电子、工业控制、通信设备等领域。它具有紧凑的设计和良好的电气性能,能够满足不同应用的需求。

    2. 技术参数


    - 物理尺寸
    - 引脚数:20个
    - 引脚中心距(Pitch P):1.27 mm
    - 引脚到引脚(中心距离):11.43 mm
    - 长度(L):12.7 mm
    - 推荐焊盘图案:具体尺寸见技术手册
    - 容差范围:±0.05 mm
    - 材料属性
    - 绝缘材料:PA9T,阻燃等级UL94 V-0
    - 绝缘颜色:黑色
    - 接触材料:铜合金,镀金
    - 电气性能
    - 额定电流(IR):1 A
    - 工作电压:100 V AC
    - 耐受电压:1分钟内 300 V AC
    - 接触电阻:最大 20 mΩ
    - 绝缘电阻:最小 500 MΩ
    - 环境温度范围:-40 °C 至 +105 °C
    - 认证情况:符合RoHS标准,符合REACH标准,UL认证编号E323964

    3. 产品特点和优势


    - 高可靠性:采用高质量材料和先进的制造工艺,确保长时间稳定运行。
    - 紧凑设计:体积小巧,适合空间有限的应用场合。
    - 广泛适用性:适用于消费电子、工业控制等多种应用场景。
    - 高接触密度:20个引脚,支持高密度布线需求。
    - 耐用性:可承受最多50次插拔循环。

    4. 应用案例和使用建议


    - 消费电子:可以用于智能手机、平板电脑等便携式设备的内部连接。
    - 工业控制:可用于自动化生产线的传感器和执行器之间进行信号传输。
    - 通信设备:在路由器、交换机等设备中实现模块之间的电气连接。
    使用建议:
    - 在焊接过程中严格按照规定的回流焊接曲线进行操作,以避免损坏。
    - 清洗过程中避免使用刷子,以免造成部件损伤。
    - 存储时需注意环境条件,避免阳光直射,存储时间超过12个月的产品应谨慎使用。

    5. 兼容性和支持


    - 兼容性:推荐与其他Würth Elektronik eiSos的产品配套使用,确保最佳的电气和机械性能。
    - 技术支持:制造商提供详尽的技术文档和专业支持,以帮助客户顺利集成和使用该产品。

    6. 常见问题与解决方案


    - Q1:如何确保焊接过程中的质量?
    - A1:必须遵循指定的回流焊接曲线,严格控制焊接温度和时间。如需更多帮助,联系Würth Elektronik的销售和技术支持团队。

    - Q2:清洗过程中是否可以使用刷子?
    - A2:不建议使用刷子清洗,因为这可能会导致部件变形。推荐使用无水清洗剂。

    7. 总结和推荐


    综合评估:
    - WR-PHD SMT Straight Dual Pin Header具备出色的电气性能和可靠的机械结构,非常适合应用于多种电子设备中。
    - 在消费电子、工业控制、通信设备等多个领域均有广泛应用前景。
    推荐:
    强烈推荐使用此款接头,尤其适用于需要高可靠性和紧凑设计的应用场景。对于关键应用,建议预先进行充分的测试以验证其性能。

62102021021参数

参数
针脚数 20pin
间距-配接 1.27mm
排数 2
排距 1.27mm
额定电流 1A
触头镀层厚度 - 配接 -
触头镀层 - 配接
防护等级 -
类型 Header,Push-Pull
颜色 黑色
通用封装 SMD,P=1.27mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
