61304021021

厂牌: WURTH

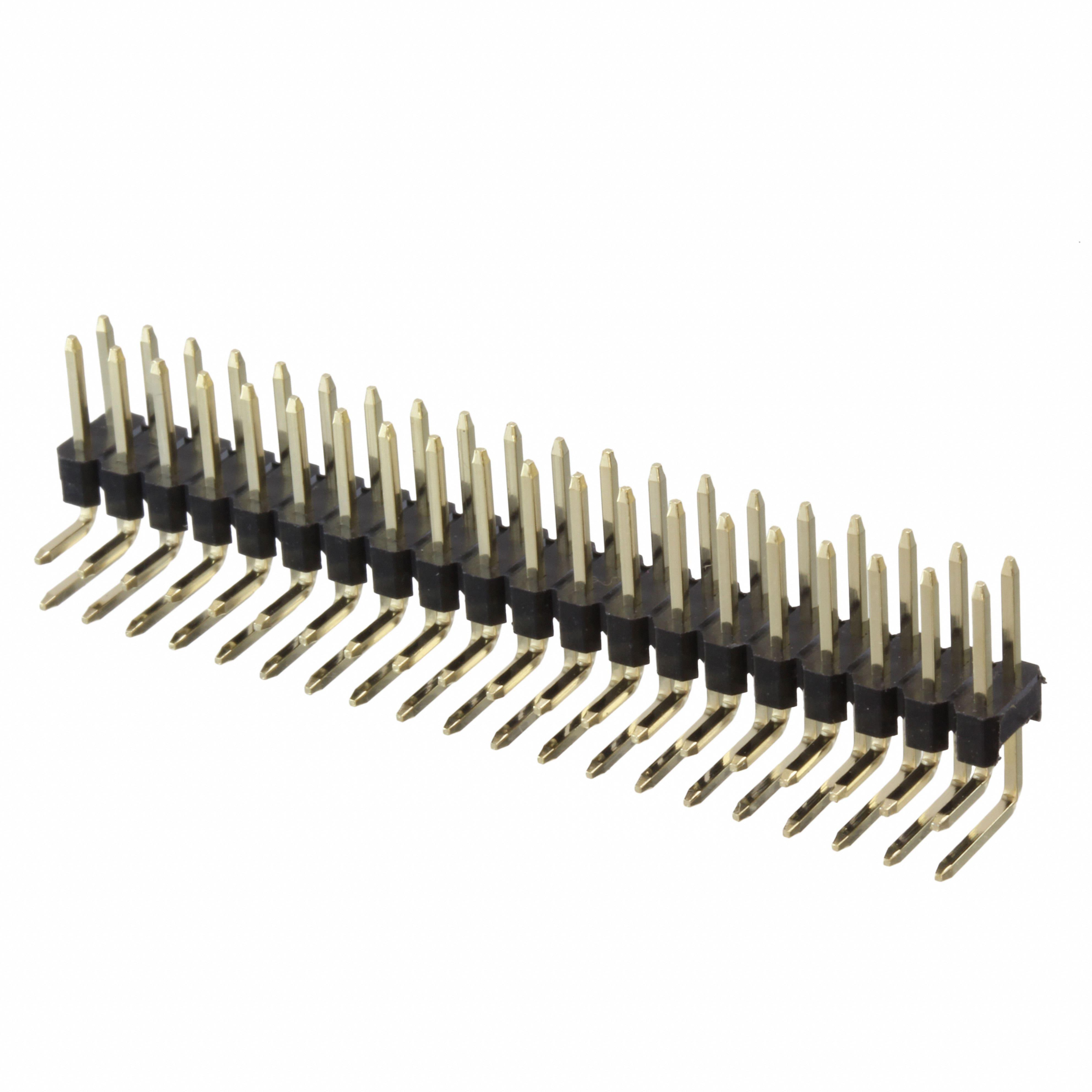

产品描述: Wurth Elektronik 2.54mm间距40p双排排针 板对板连接器, WR-PHD系列, 直角, 通孔安装
供应商型号: 61304021021
供应商: 国内现货
标准整包数: 5
WURTH 矩形连接器 - 针座 - 公插针 61304021021

61304021021概述


    产品简介


    2.54mm Angled Dual Pin Header 技术手册
    本手册详细介绍了一种2.54mm角型双排针座(以下简称“2.54mm Angled Dual Pin Header”),这是一种广泛应用于电子电路设计中的关键连接器。这种连接器主要功能是提供稳定的电气连接,支持不同板子间的信号传输,适用于消费电子产品、工业自动化设备、通信设备等领域。

    技术参数


    主要材料和技术特性
    - 绝缘体材料:PBT
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触类型:冲压成型
    - 接触电镀:金
    - 质量等级:符合CECC 75 301-802标准,等级3
    - 间距:2.54mm
    - 工作温度范围:-40°C 至 125°C
    - 阻燃等级:UL94-V0
    - 电气特性:
    - 电流容量:3A
    - 工作电压:250V AC
    - 绝缘电阻:>1000 MΩ
    - 耐压:500V AC/分钟
    - 接触电阻:≤20mΩ
    - 包装方式:袋装
    - 焊锡工艺:仅限波峰焊接
    - 定位尺寸:
    - A = 2.54 x (PIN 数 / 2 - 1)
    - B = 2.54 x (PIN 数 / 2)

    产品特点和优势


    2.54mm Angled Dual Pin Header 具有多种显著特点和优势,使其在众多应用场景中脱颖而出:
    - 高度可靠的电气连接:金电镀的接触材料保证了良好的导电性和长期稳定性。
    - 广泛的温度适应性:工作温度范围为-40°C至125°C,适用于各种严苛的环境。
    - 卓越的机械强度和耐久性:采用PBT材料的绝缘体,具有高阻燃性和机械强度,符合UL94-V0标准。
    - 符合RoHS和无铅标准:环境友好,满足环保要求。

    应用案例和使用建议


    应用案例
    该连接器广泛用于消费电子产品(如电视机、音响系统)、工业自动化(如PLC、伺服驱动器)、通信设备(如路由器、交换机)等领域。
    使用建议
    - 在设计时应充分考虑实际安装空间和布局,确保插头与插座正确对齐。
    - 安装过程中要特别注意避免损坏绝缘部分。
    - 焊接时,必须遵循波峰焊接工艺,以确保良好的电气连接性和机械稳定性。

    兼容性和支持


    该产品兼容多种电子设备,特别是需要稳定电气连接的应用场景。厂商提供了详细的技术支持文档,确保用户在使用过程中能够获得必要的帮助。此外,厂商还提供了专业的售后服务,确保用户的使用体验和产品质量。

    常见问题与解决方案


    1. 焊接后接触不良
    - 解决方案:检查焊接工艺是否符合波峰焊接标准,必要时重新焊接。

    2. 插拔力过大
    - 解决方案:检查插座和插头的配合度,必要时更换新的连接器组件。

    3. 绝缘体损坏
    - 解决方案:更换受损的绝缘体,避免进一步损害。

    总结和推荐


    总体而言,2.54mm Angled Dual Pin Header 是一款性能优越、可靠且经济实惠的产品。它不仅具备出色的电气特性和机械强度,还具有宽泛的工作温度范围和环境友好特性。无论是在消费电子、工业控制还是通信领域,都是一款值得信赖的选择。强烈推荐在上述应用场景中使用此产品,以确保稳定和可靠的连接效果。

61304021021参数

参数
间距-配接 2.54mm
类型 Header,Push-Pull
额定电流 3A
触头镀层厚度 - 配接 -
防护等级 -
针脚数 40pin
排数 2
触头镀层 - 配接
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装
