693063010911

厂牌: WURTH
产品描述: Wurth Elektronik SD卡槽, 693系列, 内存卡槽
供应商型号: 2081360
供应商: 海外现货
标准整包数: 1
WURTH 存储器连接器 - PC 卡插槽 693063010911

693063010911概述

    SD卡连接器技术手册解析

    产品简介

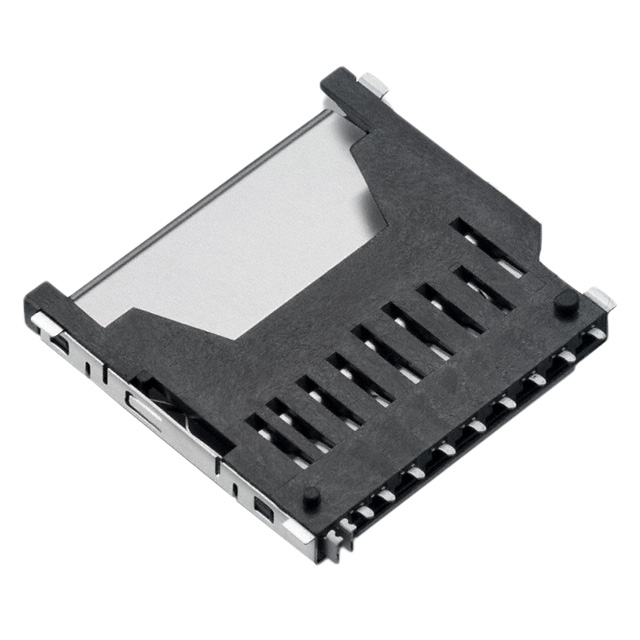

    本文介绍的是型号为693 063 010 911的SD卡连接器,专为高速数据传输而设计。它支持“推拉式”插入方式,具备卡片检测功能,能够可靠地识别卡片的插入状态。主要应用于各种消费电子设备中,如数码相机、智能手机和平板电脑等。

    技术参数


    - 材料:绝缘体为液晶聚合物(LCP),阻燃等级UL94-V0;接触材料为铜合金,接触类型为冲压,接触镀层为选择性金镀。
    - 质量等级:可承受10,000次插拔。
    - 环境参数:工作温度范围为-25°C至85°C,符合无铅和RoHS标准。
    - 电气参数:额定电流为0.5A,工作电压为100VAC,绝缘电阻大于1000兆欧姆,耐电压为500VAC/MIN,接触电阻最大为100毫欧姆。
    - 焊接工艺:仅适用于回流焊。
    - 包装:采用带状和卷盘包装。
    - 屏蔽层:铜合金,镍镀层。

    产品特点和优势


    - 卡片检测:具备卡片检测功能,能够准确判断卡片的插入状态,提高了系统的可靠性。
    - 耐用性强:可承受高达10,000次插拔,使用寿命长。
    - 环境适应性:能够在-25°C至85°C的宽温度范围内正常工作,适应多种恶劣环境。
    - 环保标准:符合RoHS和无铅标准,对环境友好。
    - 高精度:通过选择性金镀层,提高了接触的稳定性和可靠性。

    应用案例和使用建议


    该SD卡连接器广泛应用于数码相机、智能手机、平板电脑等设备中。例如,在一部智能手表中,当用户插入或取出存储卡时,系统会自动检测卡片的状态,并据此执行相应的操作。在使用时,确保插拔动作平稳,避免暴力插入或拔出,以延长产品的使用寿命。

    兼容性和支持


    该SD卡连接器与市场上主流的SD卡兼容,可以与各类SD卡配合使用。制造商提供全面的技术支持和售后服务,确保客户在使用过程中遇到问题时能够得到及时的帮助。

    常见问题与解决方案


    - 问题1:插入后卡片无法读取。
    - 解决方案:检查卡片是否正确插入,重新拔出并插入一次。如果问题仍然存在,请检查SD卡接口是否有灰尘或污垢,必要时进行清洁。

    - 问题2:卡片写保护开关未起作用。
    - 解决方案:确认卡片上的写保护开关处于正确的状态,通常向内按压可开启写保护功能。同时检查卡片接口是否有异物导致短路。

    总结和推荐


    总体而言,这款SD卡连接器具有出色的耐用性和环境适应性,支持10,000次插拔,符合RoHS和无铅标准,具备可靠的卡片检测功能。因此,它非常适合用于各种需要高性能和高可靠性的场合。强烈推荐给需要高质量SD卡连接器的用户和厂商。

693063010911参数

参数
安装特性 正常,标准-顶部
板上高度 3.3mm
针脚数 11pin
类型 Connector
卡类型 Secure Digital - SD
长*宽*高 25mm(长度)*2.6mm(高度)
安装方式 标准安装,贴片安装,顶部安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

693063010911厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

693063010911数据手册

厂牌 PDF简要描述 下载
WURTH 存储器连接器 - PC 卡插槽 WURTH 693063010911 693063010911数据手册

693063010911封装设计

查看详情并下载
Symbol
Footprint
3D Model
