61302211121

厂牌: WURTH

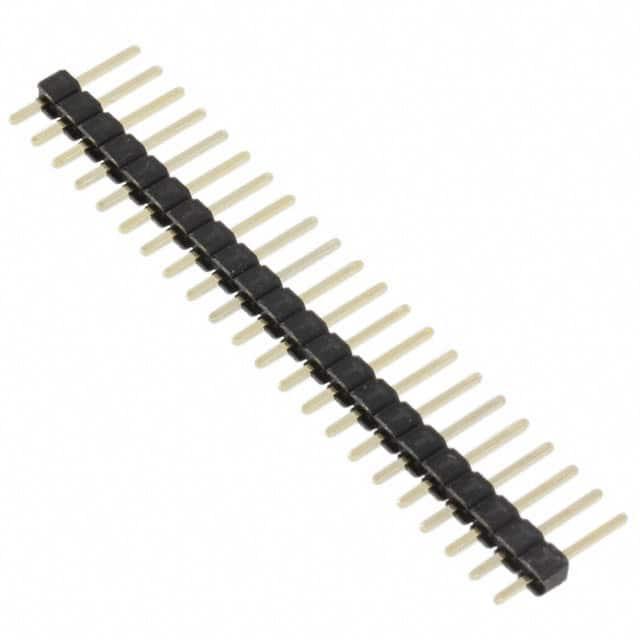

产品描述: Wurth Elektronik 2.54mm间距22p单排排针 板对板连接器, WR-PHD系列, 直角, 通孔安装
供应商型号: ET-2356171
供应商: 海外现货
标准整包数: 1

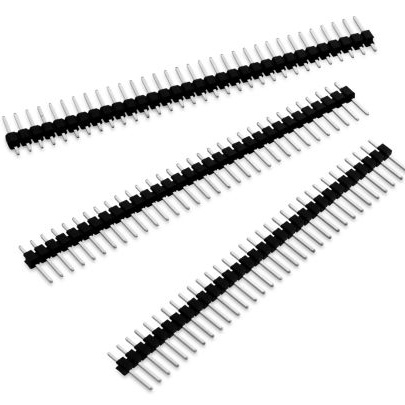

WURTH 矩形连接器 - 针座 - 公插针 61302211121

61302211121概述

    2.54mm Pin Header 技术手册

    1. 产品简介


    本手册详细介绍了2.54mm针座(Pin Header)这一关键电子元器件。这种针座主要用于连接电路板上的不同部分,提供稳定的电气连接和信号传输。它广泛应用于消费电子、工业自动化、通信设备及医疗仪器等领域,具有重要的功能性与可靠性。

    2. 技术参数


    - 材料:绝缘体采用PA6T,符合UL94-V0阻燃标准;接触材料为铜合金并镀金,确保良好的导电性。
    - 颜色:黑色
    - 尺寸:根据引脚数量不同,A = 2.54 x (引脚数 - 1),B = 2.54 x 引脚数
    - 电气特性:电流承载能力为3A,最大工作电压为250V AC,接触电阻小于20毫欧姆,介电强度可达500V AC/MN。
    - 环境要求:工作温度范围为-40°C到105°C。
    - 认证:符合RoHS和无铅标准,并通过CECC 75 301-802质量认证。

    3. 产品特点和优势


    - 高可靠性:采用先进的PA6T绝缘材料和镀金铜合金接触件,具备出色的耐热性和抗氧化性。
    - 易于焊接:符合JEDEC标准,可适用于波峰焊工艺。
    - 通用性强:2.54mm的标准间距使其能够与大多数标准电路板兼容,满足不同场合的需求。
    - 绿色环保:所有材料均不含铅且符合RoHS标准,确保环保。

    4. 应用案例和使用建议


    - 应用场景:2.54mm针座常用于嵌入式系统、测试平台、汽车电子控制单元等场合。
    - 使用建议:在安装过程中,注意引脚的正负极性以避免短路;使用前应进行电气测试以确认其符合安全标准;对于高频应用,需注意信号完整性,避免长距离信号传输引起的干扰。

    5. 兼容性和支持


    - 兼容性:由于其标准化设计,该产品可以与其他符合相同间距标准的电子元件无缝对接。
    - 支持服务:制造商提供详尽的技术文档、技术支持以及必要的培训课程,确保用户能充分发挥其性能。

    6. 常见问题与解决方案


    - 问题:接触不良导致信号不稳定
    - 解决方案:检查接触件是否有氧化现象,必要时重新清洁或更换;确保焊接质量良好。
    - 问题:过载导致损坏
    - 解决方案:严格按照电流限制使用;定期检查连接处是否发热过高,及时排除隐患。

    7. 总结和推荐


    综上所述,这款2.54mm针座凭借其优异的性能、稳定可靠的设计以及广泛的适用范围,在众多电子项目中都能发挥重要作用。无论是对于初学者还是专业人士来说,这都是一个值得信赖的选择。因此,我强烈推荐使用此款产品。

61302211121参数

参数
触头镀层 - 配接
间距-配接 2.54mm
防护等级 -
类型 Header,Push-Pull
排数 1
额定电流 3A
颜色 黑色
针脚数 22pin
触头镀层厚度 - 配接 -
安装方式 通孔安装
零件状态 在售
包装方式 袋装
