61202621621

厂牌: WURTH

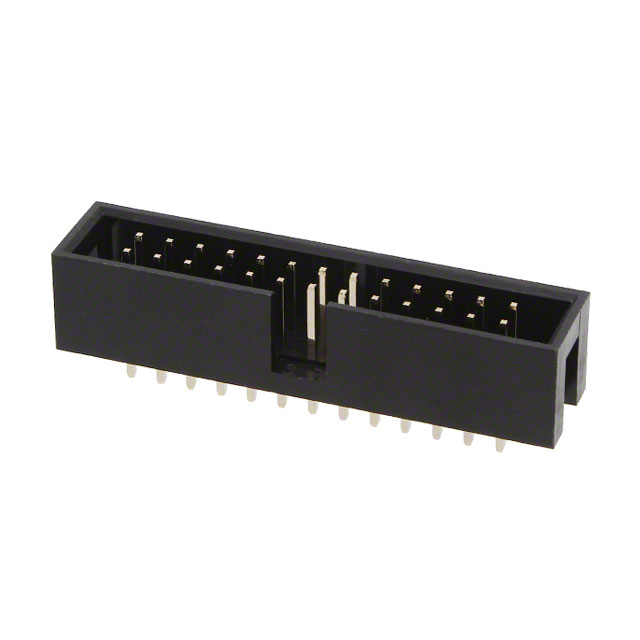

产品描述: Wurth Elektronik 2.54mm间距26p双排排针 线对板连接器, WR-BHD系列, 直向, 通孔安装
供应商型号: 61202621621
供应商: 国内现货
标准整包数: 5
WURTH 矩形连接器 - 针座 - 公插针 61202621621

61202621621概述

    WR-BHD Male Box Header 技术手册

    1. 产品简介


    WR-BHD Male Box Header 是一款专为通用电子设备设计的连接器组件。它广泛应用于各类电子产品,如计算机外围设备、家用电器及工业控制系统等。该连接器采用2.54毫米间距设计,具有26个引脚,能够满足多种电路连接需求。

    2. 技术参数


    | 参数名称 | 值 | 单位 |
    |
    | 引脚数 | 26
    | 引脚间距 (中间) | 30.48 | mm |
    | 长度 | 40.68 | mm |
    | 材料绝缘体 | 聚对苯二甲酸丁二醇酯 (PBT)
    | 绝缘材料阻燃等级 | UL94 V-0
    | 绝缘颜色 | 黑色
    | 接触材料 | 铜合金
    | 接触电镀 | 金
    | 接触类型 | 冲压
    | 工作温度范围 | -40 到 +105 | °C |
    | 额定电流 | 3 | A |
    | 工作电压 | 250 | V (AC) |
    | 耐受电压 | 500 | V (AC) (1分钟) |
    | 接触电阻 | 20 | mΩ |
    | 绝缘电阻 | 1000 | MΩ |

    3. 产品特点和优势


    WR-BHD Male Box Header 拥有多项独特的功能和优势,使其在市场中具备很强的竞争力。具体如下:
    - 高耐用性:可承受高达30次插拔循环。
    - 耐高温:可在极端环境下工作,工作温度范围为-40°C到+105°C。
    - 高可靠性:额定电流达到3A,工作电压为250V AC,确保长期稳定运行。
    - 认证合规:通过RoHS、REACH认证,符合无卤素标准,绿色环保。
    - 良好的焊接适应性:支持波峰焊和回流焊,适用于现代制造工艺。

    4. 应用案例和使用建议


    WR-BHD Male Box Header 可广泛应用于各种通用电子设备中,如工业自动化控制系统、智能家居设备、网络通信系统等。具体应用案例包括:
    - 工业自动化控制系统:用于机器人控制器、传感器节点之间的连接。
    - 家用电器:用于微波炉、空调等家用电器内部的电路板连接。
    - 网络通信系统:用于路由器、交换机等设备的内部连接。
    使用建议:
    - 在进行焊接前,需确认焊接参数符合本手册要求,避免因不当操作导致损坏。
    - 存储时避免直接暴露于阳光下,且应在发货后的12个月内使用,以保持最佳性能。
    - 使用过程中应避免过度力作用于引脚上,防止造成损坏。

    5. 兼容性和支持


    WR-BHD Male Box Header 专门设计与Würth Elektronik eiSos GmbH & Co. KG自家的产品配套使用。虽然理论上可以与其他品牌产品兼容,但无法保证其可靠性和安全性。
    Würth Elektronik提供全面的技术支持和服务,包括但不限于:
    - 详细的使用说明书和安装指南。
    - 客户服务热线和技术支持邮箱。
    - 定期更新的产品资料和软件升级。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器损坏 | 确认焊接参数正确,检查是否有机械损伤。 |
    | 插拔困难 | 清理插槽内异物,确认接触部分无变形。 |
    | 接触电阻高 | 检查引脚是否清洁,重新焊接或更换新的连接器。 |
    | 设备不能正常工作 | 确认所有接线连接正确,参考用户手册排查问题。 |

    7. 总结和推荐


    综上所述,WR-BHD Male Box Header 以其高耐用性、可靠性及广泛的适用性,在通用电子设备领域具有明显的优势。它不仅能满足基本的电路连接需求,还能在苛刻的工作环境中稳定运行。对于需要可靠连接解决方案的应用场合,我们强烈推荐使用这款产品。如果您有任何疑问或需要进一步的技术支持,欢迎联系我们的客服团队。

61202621621参数

参数
类型 Header,Push-Pull
触头镀层厚度 - 配接 -
间距-配接 2.54mm
防护等级 -
排数 2
额定电流 3A
触头镀层 - 配接
针脚数 26pin
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 托盘

61202621621厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61202621621数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 61202621621 61202621621数据手册

61202621621封装设计

查看详情并下载
Symbol
Footprint
3D Model
