810912010

产品分类: EMI滤波器
厂牌: WURTH
产品描述: 伍尔特 单相电源线滤波器 WE-CLFS系列, 250 V, 底盘安装
供应商型号: 810912010
供应商: 国内现货
标准整包数: 1

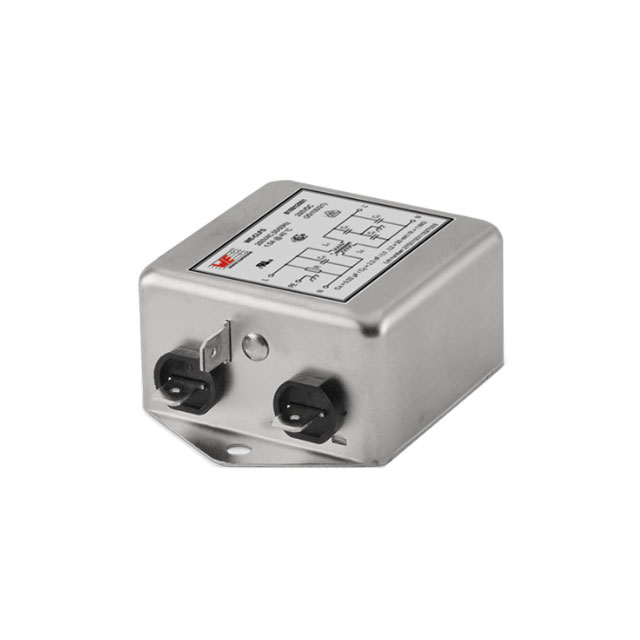

WURTH EMI滤波器 810912010

810912010概述


    产品简介


    WE-CLFS 单级线滤波器
    WE-CLFS 单级线滤波器 是一种专为通用电子设备设计的高性能电磁干扰(EMI)滤波器。这款滤波器主要用于减少电源线路中的噪声和干扰,确保电子设备能够正常运行,尤其是在需要高度可靠性的应用中。此滤波器适用于多种领域,包括工业控制、医疗设备、通信设备以及其他需要稳定电源供应的应用场景。

    技术参数


    - 尺寸:
    - 长度:51.2 mm ± 1.0 mm
    - 宽度:63.0 mm ± 1.0 mm
    - 高度:25.0 mm ± 1.0 mm
    - 重量:148 g (典型值)
    - 电气特性:
    - 额定电压:250 V (AC), 50/60 Hz 或 250 V (DC)
    - 额定电流:10 A (最大)
    - 漏电流:0.369 mA (典型值)
    - 直流电阻:30 mΩ (最大)
    - 电感:6 mH (+50%/-30%)
    - X2 电容:0.47 μF (±10%)
    - Y2 电容:4.7 nF (±20%)
    - 放电电阻:680 kΩ (±10%)
    - 绝缘测试:
    - 线到保护接地 (L->PE):交流 2000 V (AC)
    - 线到中性线 (L->N):直流 1075 V (DC)
    - 操作温度范围:-25°C 到 +100°C
    - 存储条件:< 40°C;< 75% RH
    - 认证:
    - RoHS 兼容
    - REACH 符合或声明
    - cURus 认证 E502193 (UL 60939-3/CSA C22.2 NO. 8-13)
    - VDE 认证 40048805 (IEC/EN 60939-2)
    - ENEC 10 认证 40048805 (IEC/EN 60939-2)
    - CE 和 UKCA 符合

    产品特点和优势


    1. 高性能滤波效果:可以显著减少电源线上的电磁干扰,提高系统的稳定性。
    2. 宽温度范围:能够在极端环境下保持稳定工作,适用范围广泛。
    3. 高可靠性:通过严格的电气和机械测试,确保长期稳定运行。
    4. 安全特性:提供充分的安全保护措施,包括过载保护和防止电击危险。
    5. 易于安装:简单的螺丝固定方式,适合各种设备的安装需求。

    应用案例和使用建议


    应用案例:
    - 工业控制设备:例如 PLC 控制系统,用于降低电源线上的噪声干扰,提高控制精度。
    - 医疗设备:如心电图机,确保稳定的电源供应,避免因干扰导致的数据误差。
    - 通信设备:如基站,提高信号传输质量,减少因电源噪声导致的信号衰减。
    使用建议:
    - 安装位置:建议将滤波器尽可能靠近应用设备安装,以减少噪声耦合。
    - 连接要求:确保滤波器与地平面之间有足够的连接面积,并使用 M4 螺丝固定。
    - 电缆布局:尽量避免将输入和输出电缆放置在一起,以减少交叉干扰。

    兼容性和支持


    兼容性:
    - 该滤波器支持广泛的输入电压和电流范围,兼容多种电气设备。
    - 与大多数标准电源连接器兼容。
    支持:
    - Würth Elektronik eiSos GmbH & Co. KG 提供详细的技术文档和安装指南,确保客户能正确安装和使用。
    - 客户可联系技术支持团队获取更多帮助。

    常见问题与解决方案


    1. 如何进行正确的安装?
    - 严格按照产品手册中的安装指南操作,确保所有连接牢固可靠。
    - 在未断电的情况下操作时,要特别注意安全事项,避免触电风险。
    2. 如何避免电磁干扰?
    - 使用短电缆连接,尽量避免电源线与信号线平行铺设。
    - 在必要时,使用屏蔽电缆以进一步减少干扰。
    3. 滤波器发热严重怎么办?
    - 确保滤波器周围有足够的散热空间,避免过热现象。
    - 如果发现温度过高,应立即检查是否超过了规定的最大工作温度。

    总结和推荐


    综上所述,WE-CLFS 单级线滤波器 是一款非常可靠且高效的电磁干扰滤波器,适用于多种应用场景。其宽温度范围、高可靠性以及易安装特性使其成为市场上极具竞争力的产品之一。建议在需要高度稳定电源供应的设备中使用,特别是在存在强烈电磁干扰的环境中。如果您正在寻找一款能够有效减少电源噪声并保证系统稳定性的滤波器,WE-CLFS 单级线滤波器 是一个非常理想的选择。

810912010参数

参数
额定电流 10A
电阻 -
滤波器阶数 -
ESD保护 -
截止频率 -
通道数 -
中心频率 -
电感值 6mH
电容值 470nF
额定电压-DC 250V
电路技术 -
长*宽*高 51.2mm*51.8mm*29mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

810912010厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

810912010数据手册

厂牌 PDF简要描述 下载
WURTH EMI滤波器 WURTH 810912010 810912010数据手册

810912010封装设计

查看详情并下载
Symbol
Footprint
3D Model
