649022227222

厂牌: WURTH
产品描述: Wurth Elektronik 4.2mm间距22p双排排针, WR-MPC4系列, 直角
供应商型号: 2138834
供应商: 海外现货
标准整包数: 48

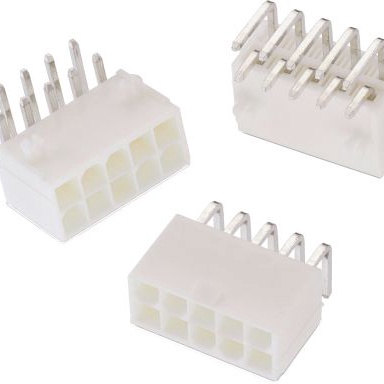

WURTH 矩形连接器 - 针座 - 公插针 649022227222

649022227222概述

    WR-MPC4 技术手册

    1. 产品简介

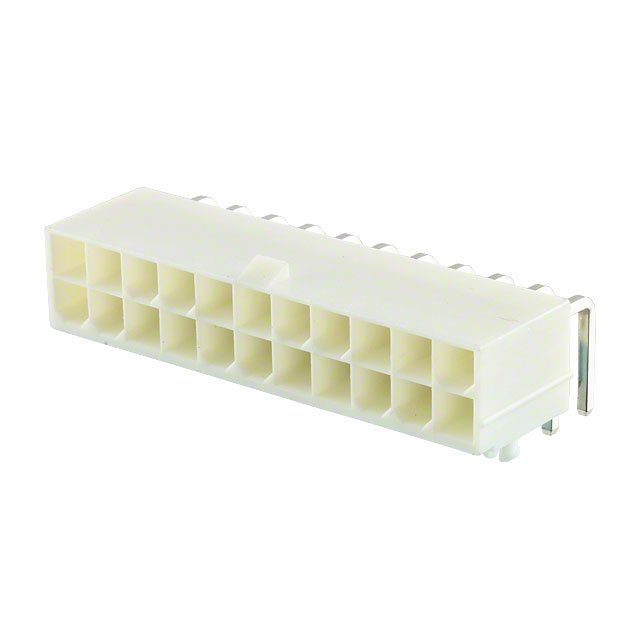

    WR-MPC4 是一款4.20mm男性双排直角连接器,配备安装柱。该产品主要用于通用电子产品,适用于多种电路设计场合。由于其独特的机械结构和电气特性,WR-MPC4 在许多不同的应用领域表现出色。

    2. 技术参数


    - 材料
    - 绝缘体:尼龙66
    - 燃烧等级:UL94-V0
    - 颜色:白色
    - 接触材料:镀镍锡
    - 接触类型:冲压
    - 接触电镀:镀锡
    - 质量等级:25次插拔循环
    - 电气特性
    - 电流范围:6至9A
    - 电压等级:交流600V
    - 绝缘电阻:>1000MΩ
    - 介电强度:交流1500V/min
    - 接触电阻:最大10mΩ
    - 环境特性
    - 操作温度范围:-40°C 至 105°C
    - RoHS和无铅认证
    - 尺寸
    - 尺寸A:4.20 x (引脚数 / 2 - 1)
    - 尺寸B:4.20 x (引脚数 / 2) + 1.30
    - 包装
    - 盘装数量(PCS/盘):2引脚为440,4引脚为256,依此类推。
    - 每箱盘装数量:18盘

    3. 产品特点和优势


    - 高可靠性:通过严格的质量控制和25次插拔循环测试,确保连接器的长期稳定性和耐用性。
    - 广泛适用性:适用于各种电子设备和电路板,尤其是在需要高性能连接器的应用环境中。
    - 安全环保:符合RoHS标准,无铅,对环境友好。
    - 标准化认证:通过E323964认证,确保产品质量符合国际标准。

    4. 应用案例和使用建议


    - 应用案例:用于工业自动化控制系统、通信设备和家用电器等领域。
    - 使用建议:在选择合适的连接器时,建议根据实际的电路需求来决定引脚的数量,以保证足够的电流承载能力和可靠的信号传输。

    5. 兼容性和支持


    - 兼容性:WR-MPC4 可以与不同类型的PCB布局兼容,确保其在不同应用场景下的适用性。
    - 支持:厂商提供详细的技术文档和支持服务,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:连接器在高温下性能下降?
    - 解决方案:确保操作温度不超过105°C,如果温度过高,考虑增加散热措施。
    - 问题2:接触电阻高?
    - 解决方案:检查接触点是否清洁,必要时重新安装或更换连接器。

    7. 总结和推荐


    WR-MPC4 连接器凭借其优良的设计、卓越的性能和广泛的适用性,在众多电子设备中表现出色。该产品的标准化认证和高质量保障使其在市场上具有较强的竞争力。对于需要高性能、高可靠性的连接器的项目,我们强烈推荐使用WR-MPC4。

649022227222参数

参数
类型 Header,Locking Ramp
防护等级 -
排数 2
间距-配接 4.2mm
额定电流 6A
颜色 白色
触头镀层 - 配接
触头镀层厚度 - 配接 -
针脚数 22pin
安装方式 通孔安装
零件状态 在售
包装方式 托盘

649022227222厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

649022227222数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 649022227222 649022227222数据手册

649022227222封装设计

查看详情并下载
Symbol
Footprint
3D Model
