760390014

产品分类: 开关变压器
厂牌: WURTH
产品描述: 伍尔特 PCB变压器, 5V次级电压, 5V 直流初级电压
供应商型号: 26M-760390014
供应商: 云汉优选
标准整包数: 1

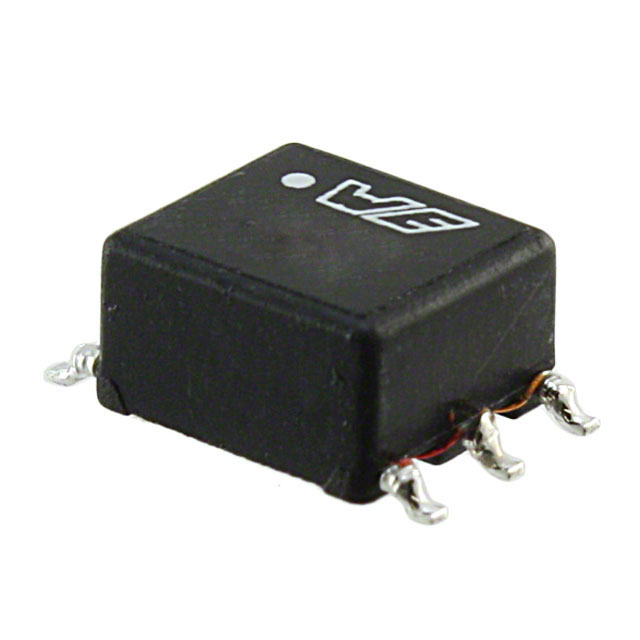

WURTH 开关变压器 760390014

760390014概述

    WE-PPTI Push-Pull Transformer 技术手册解析

    产品简介


    WE-PPTI 是一款适用于一般电子设备的推挽式变压器。其主要功能是将输入电压转换为输出电压,并且能够承受一定的温度变化。这类产品广泛应用于各种通用电子设备中,如通信设备、消费电子产品等。

    技术参数


    - 尺寸:10.20 mm × 5.08 mm × 4.19 mm(最大)
    - 引脚标记:Pin 1
    - 打标:标记编号为760390014
    - 推荐焊盘图案:[见图]
    - 额定值:
    - 电感:N1+N2下的电感,10 kHz / 100 mVAC时最低为475 μH
    - 匝比:N1+N2 : N3+N4 为1:1.3
    - 直流电阻:N1+N2下的直流电阻最高为0.31 Ω,N3+N4下的直流电阻最高为0.37 Ω
    - 电压-微秒积:N1下为11 Vμs
    - 层间电容:N1+N2至N3+N4下为12.5 pF(典型值)
    - 绝缘测试电压:N1,N2至N3,N4下为2500 V AC

    产品特点和优势


    - 高可靠性:通过AEC-Q200认证,适用于需要高可靠性的应用。
    - 宽温范围:-40 °C 至 +125 °C 的工作温度范围。
    - 高效率:在多种负载条件下保持高效。
    - 低热升:典型应用中,在电流逐渐增加时,温度上升幅度较低。

    应用案例和使用建议


    - 应用示例:用于电信设备中的电源转换电路。
    - 使用建议:
    - 在设计电路时,需确保输入电压符合产品规格。
    - 确保焊接工艺符合产品规范以避免影响性能。
    - 储存期间需遵守制造商的存储条件建议,以保证产品长期性能。

    兼容性和支持


    - 兼容性:适合于各类标准焊接工艺。
    - 支持服务:提供官方技术支持,包括产品使用指南和技术咨询。

    常见问题与解决方案


    - 问题1:焊接后性能下降。
    - 解决方案:检查焊接过程是否严格按照规范操作。
    - 问题2:存储时间过长导致的性能下降。
    - 解决方案:确保在存储期内使用,或重新进行老化处理以恢复性能。

    总结和推荐


    WE-PPTI 推挽式变压器是一款高度可靠的电子元件,适用于多种通用电子设备。凭借其出色的性能参数和广泛的温度适应性,该产品非常适合需要高可靠性且运行环境较为苛刻的应用场合。推荐在高可靠性要求的应用中使用。

760390014参数

参数
绝缘电压 3.125KV
频率范围 300KHz~620KHz
初级电压 -
次级电压 -
长*宽*高 6.73mm*7.14mm*4.32mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

760390014厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

760390014数据手册

厂牌 PDF简要描述 下载
WURTH 开关变压器 WURTH 760390014 760390014数据手册

760390014封装设计

查看详情并下载
Symbol
Footprint
3D Model
