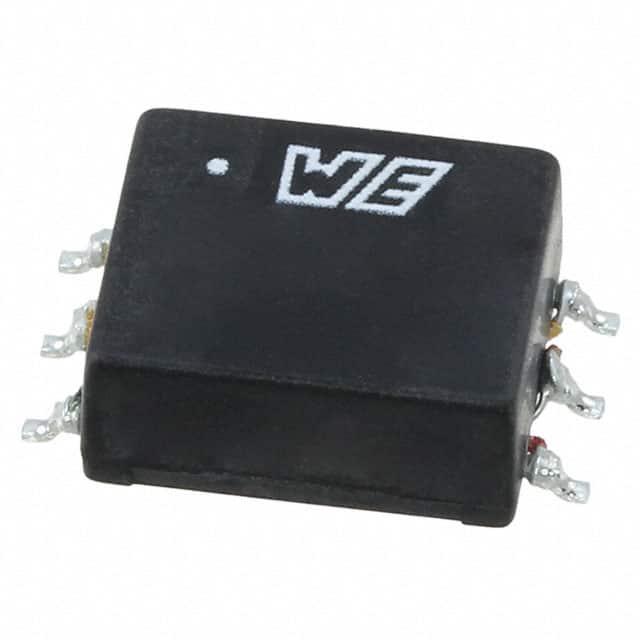

750316030

产品分类: 开关变压器
厂牌: WURTH
产品描述: Wurth Elektronik PCB变压器, 3.3V次级电压, 5.5V 直流初级电压
供应商型号: 710-750316030
供应商: Mouser
标准整包数: 1
WURTH 开关变压器 750316030

750316030概述

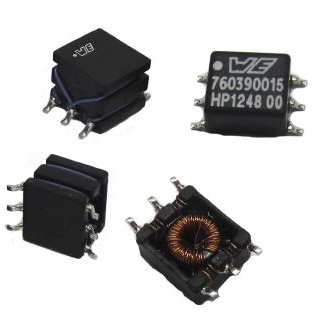

    WE-PPTI Push-Pull Transformer 技术手册解析

    1. 产品简介


    WE-PPTI Push-Pull Transformer 是一种专为通用电子设备设计的推挽式变压器。该变压器主要功能是用于电源转换和信号耦合,适用于广泛的电子设备中,如通信设备、消费电子产品、工业控制设备等。

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸 | [mm] |
    | 产品标记 | Pin 1 •
    标记 750316030
    批号和日期码 |
    | 推荐焊盘图案 | [mm] |
    | 引脚图 | 1-6 |
    | 匝比 | N1+N2 : N3+N4 1.3:1 |
    | 自感量 | N1+N2/100 kHz/10 mVAC 94 µH min. |
    | 直流电阻 1 | RDC 1 N1+N2/ 20 °C 0.1 Ω max. |
    | 直流电阻 2 | RDC 2 N3+N4/ 20 °C 0.08 Ω max. |
    | 电压时间积 | ∫Udt N1/ 双极波形 10.2 Vµs |
    | 绝缘测试电压 | VT N1,2 => N3,4 2500 V (AC) |

    3. 产品特点和优势


    - 高可靠性:符合AEC-Q200标准,适用于各种严苛的工作环境。
    - 优异的电气特性:低自感量和直流电阻,确保高效的能量传输。
    - 宽泛的工作温度范围:-40°C 至 +125°C,适合各种恶劣环境下的使用。
    - 严格的质量控制:通过RoHS和REACH认证,符合环保标准。

    4. 应用案例和使用建议


    典型应用包括:
    - 输入电压范围:4.5 - 5.5 V (DC)
    - 输出电压:1 VOut1 3.3 V
    - 输出电流:1 IOut1 1.2 A
    - 开关频率:f switch 400 kHz
    使用建议:
    - 确保工作条件在推荐范围内,以避免组件损坏。
    - 使用合适的焊接工艺,以保持产品性能和延长使用寿命。
    - 避免长时间暴露在高温和潮湿环境中,以减少性能退化风险。

    5. 兼容性和支持


    - 兼容性:与其他标准的焊接工艺兼容。
    - 支持:提供全面的技术支持和售后服务,包括产品咨询、使用指导和故障排除服务。

    6. 常见问题与解决方案


    - 问题1:焊接过程中出现虚焊现象。
    - 解决方案:确保焊接工艺符合推荐参数,使用适当的焊接温度曲线。

    - 问题2:产品在高温环境下性能下降。
    - 解决方案:确保工作环境温度在-40°C 至 +125°C 范围内,避免长时间处于极端条件下使用。

    7. 总结和推荐


    WE-PPTI Push-Pull Transformer 是一款高效、可靠的推挽式变压器,适用于多种电子设备的应用。其优良的电气特性和宽泛的工作温度范围使其在工业、消费电子和通信等领域具有广泛的应用前景。强烈推荐在需要高效电源转换和信号耦合的应用中使用这款产品。

750316030参数

参数
初级电压 4.5V~5.5V
次级电压 -
绝缘电压 3.125KV
频率范围 -
长*宽*高 8.3mm*9.25mm*4.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
