750319496

产品分类: 开关变压器
厂牌: WURTH
产品描述:
供应商型号: 4205414
供应商: 海外现货
标准整包数: 1

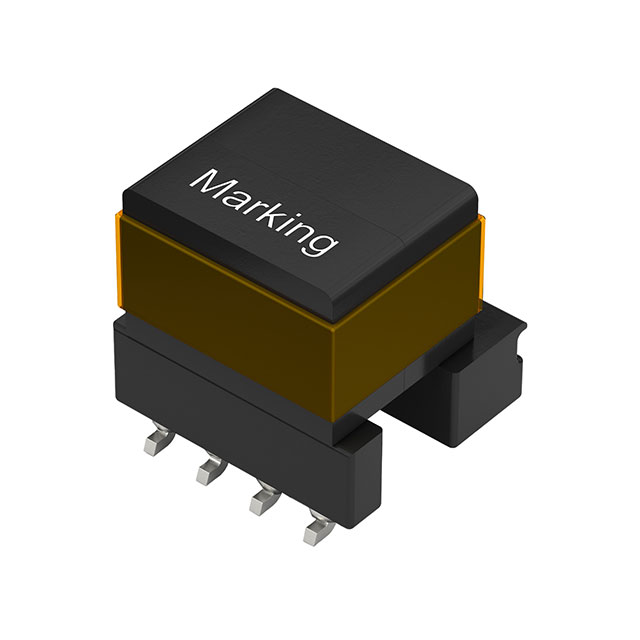

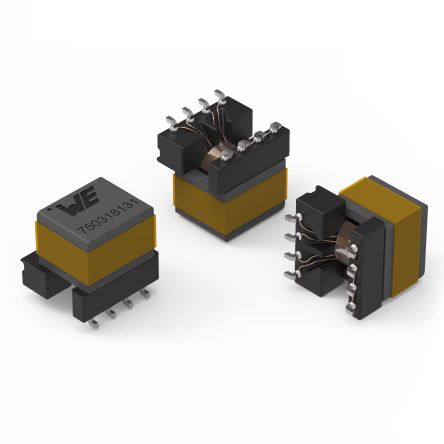

WURTH 开关变压器 750319496

750319496概述

    # WE-AGDT 辅助门驱动变压器技术手册

    产品简介


    WE-AGDT 系列辅助门驱动变压器专为一般电子设备设计,具有高可靠性和低损耗的特点。该产品主要用于提供高压门驱动信号,适用于多种电力转换和控制电路中,如开关电源、逆变器和电机控制器等。产品符合国际标准(如RoHS、REACH、IEC62368-1)和行业认证要求(如AEC-Q200),适合工业和消费级应用。
    主要功能
    - 提供隔离的高压门驱动信号。
    - 支持多种输入电压范围(9V至18V)。
    - 具备高效的电感和耦合性能,确保稳定的信号传输。
    - 满足严格的绝缘和安全标准。
    应用领域
    - 开关电源(Flyback拓扑)。
    - 工业自动化设备。
    - 新能源汽车和电动汽车充电桩。
    - 医疗电子设备。
    - 变频器和逆变器。

    技术参数


    以下为WE-AGDT系列的主要技术规格:
    | 参数名称 | 规格值 | 单位 | 允许偏差 |
    ||
    | 尺寸 | 11.94 × 11.3 × 10.95 | mm | 最大值 |
    | 输入电压 | 9-18 | V
    | 开关频率 | 350 | kHz
    | 输出电压 1 | 20 | V
    | 输出电流 1 | 0.24 | A
    | 输出电压 2 | 5 | V
    | 输出电流 2 | 0.24 | A
    | 电感值(N1) | 7 | µH | ±10% |
    | 转比(N1:N2:N3) | 1.8:3.6:1
    | 饱和电流 | 4.5 | A | 典型值 |
    | 直流电阻 1(N1) | 42 | mΩ | ±15% |
    | 直流电阻 2(N2) | 370 | mΩ | ±10% |
    | 直流电阻 3(N3) | 115 | mΩ | ±10% |
    | 泄漏电感(N1) | 500 | nH | 最大值 |
    | 互绕电容(N1 => N2,3)| 7.3 | pF | 典型值 |
    | 绝缘测试电压(N1 => N2,3)| 4000 | V (AC)
    工作环境:
    - 工作温度:-40°C 至 +130°C
    - 储存条件:<40°C,<75%相对湿度

    产品特点和优势


    - 高可靠性:符合AEC-Q200 Grade 1标准,满足工业级要求。
    - 高效能:优秀的电感和耦合性能,提升系统效率。
    - 安全性:具备基本绝缘能力,满足IEC62368-1安全标准。
    - 易于集成:标准化尺寸和引脚配置,便于PCB设计。
    - 环保合规:无卤素材料,符合RoHS和REACH标准。

    应用案例和使用建议


    应用案例
    1. 飞跨拓扑应用:典型应用为9-18V输入,350kHz开关频率下的隔离式Flyback拓扑。
    2. 新能源汽车充电模块:用于驱动SiC或IGBT模块。
    使用建议
    - 热管理:在高功率应用中,注意散热措施,避免组件过热。
    - 布局优化:尽量缩短PCB走线长度,减少寄生效应。
    - 测试验证:确保使用环境符合规范,进行充分的测试以确认可靠性。

    兼容性和支持


    - 兼容性:与主流SMT焊接工艺兼容,适合批量生产。
    - 支持服务:提供详细的电气和机械规格文档,以及免费样品申请服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后组件损坏 | 确保焊接过程遵循推荐的回流曲线。 |
    | 输出信号不稳定 | 检查输入电压和接地是否正确连接。 |
    | 电磁干扰严重 | 增加屏蔽层或优化PCB布线布局。 |

    总结和推荐


    WE-AGDT辅助门驱动变压器是一款高性能且经济实惠的产品,适用于广泛的工业和消费电子应用。其高可靠性和兼容性使其成为电源管理和电力控制领域的理想选择。强烈推荐在需要高压门驱动信号的应用中使用此产品。
    如果您正在寻找一款可靠的门驱动变压器,WE-AGDT无疑是一个值得信赖的选择!

750319496参数

参数
次级电压 -
绝缘电压 -
频率范围 -
初级电压 -
包装方式 卷带包装

750319496厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

750319496数据手册

厂牌 PDF简要描述 下载
WURTH 开关变压器 WURTH 750319496 750319496数据手册

750319496封装设计

查看详情并下载
Symbol
Footprint
3D Model
