74060

产品分类: 开关变压器
厂牌: MYRRA
产品描述: Switching Transformer 36:4:2:5:2:5 140W 15 Terminal PC Pin Thru-Hole
供应商型号: 1777987
供应商: 海外现货
标准整包数: 1

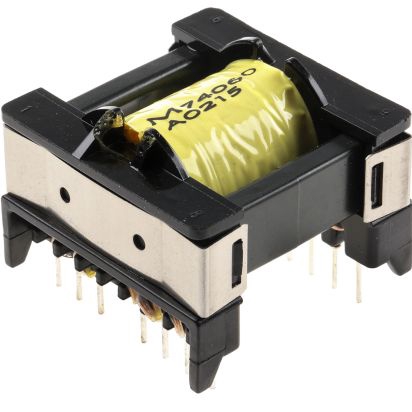

MYRRA 开关变压器 74060

74060概述

    ETD39-4 Flyback Transformer 技术手册

    产品简介


    ETD39-4是一款用于开关电源转换器中的Flyback变压器。它能够实现高效能的电压转换,并具有多种输出端口以适应不同的电力需求。这种类型的变压器主要用于工业控制、通信设备、医疗设备以及其他需要高可靠性和稳定性的场合。

    技术参数


    - 输出:5+12V 或 5+12V
    - 主绕组/次级绕组绝缘强度:≥ 4000V
    - 主绕组/辅助绕组绝缘强度:≥ 1500V
    - 爬电距离(主绕组/次级绕组):≥ 8mm
    - 工作环境温度:< 50°C
    - 结构符合IEC950, IEC335, IEC61558标准,适用于增强型绝缘
    - 采用UL94-V0阻燃材料
    - 针脚4移除
    - 底视图PCB钻孔直径 = 1.5mm
    - 主要功率引脚引出及绕组配置见下表
    | 引脚 | 功率引脚 | 匝数 | 输出电压范围 | 最大输出电流 | 电感量 |
    |
    | 74060 | +E | - | 36V | - | - |
    | - | DRAIN | - | - | - | - |
    | - | +AUX | - | 4Vdc | 0.5Adc | - |
    | - | +S4 | - | 8.5-17Vdc | 5Adc | - |
    | - | +S3 | - | 3.3-6.5Vdc | 5Adc | - |
    | - | +S2 | - | 8.5-17Vdc | 5Adc | - |
    | - | +S1 | - | 3.3-6.5Vdc | 5Adc | - |

    产品特点和优势


    - 高可靠性:经过严格的绝缘测试和符合国际安全标准,确保了在高压下的稳定运行。
    - 多功能输出:多种输出组合可满足不同应用场景的需求。
    - 兼容性好:支持多种集成电路(如Power Integrations, ST Microelectronics, Motorola等)。

    应用案例和使用建议


    该变压器广泛应用于开关电源转换器,尤其是那些对效率和稳定性要求较高的场合。例如,在通信基站和服务器机房中作为电源管理单元的一部分。使用时应注意匹配合适的控制IC,并遵循安全规范,确保良好的散热效果。

    兼容性和支持


    - 兼容Power Integrations, ST Microelectronics, Motorola等多种品牌的控制IC。
    - 厂商提供技术支持和售后服务,确保产品在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    - 问题1:输入电压不稳定导致输出电压波动
    - 解决方案:检查并更换输入电源,确保其稳定;确认所选控制IC是否与变压器兼容。

    - 问题2:温度过高
    - 解决方案:检查散热系统是否有效工作;若有必要,增加外部冷却措施。

    总结和推荐


    ETD39-4 Flyback变压器凭借其高绝缘强度、多功能输出和广泛的适用范围,成为一款值得推荐的产品。无论是对于追求高性能电源转换器的设计者还是对稳定供电有严格要求的应用场合,这款产品都是理想的选择。

74060参数

参数
次级电压 -
绝缘电压 -
频率范围 -
初级电压 -
长*宽*高 46mm(长度)*49mm(高度)
安装方式 通孔安装

74060厂商介绍

Myrra公司是一家致力于提供高质量产品和服务的公司,其主营产品涵盖了多个领域,包括但不限于:

1. 电子产品:Myrra可能提供各种电子设备和组件,如智能设备、传感器等。
2. 工业自动化:公司可能专注于工业自动化解决方案,包括机器人技术、自动化控制系统等。
3. 医疗设备:Myrra可能生产和销售医疗设备,如诊断工具、治疗设备等。
4. 环保技术:公司可能涉足环保领域,提供节能减排技术和产品。

Myrra的优势可能包括:

- 技术创新:Myrra可能拥有强大的研发团队,不断推出创新产品。
- 质量控制:公司可能实施严格的质量管理体系,确保产品可靠性。
- 客户服务:Myrra可能提供卓越的客户服务,包括售后支持和定制解决方案。
- 市场定位:公司可能在特定市场领域有明确的定位,满足特定客户群的需求。
- 全球网络:Myrra可能拥有广泛的全球业务网络,能够快速响应不同地区的需求。

74060数据手册

厂牌 PDF简要描述 下载
MYRRA 开关变压器 MYRRA 74060 74060数据手册

74060封装设计

查看详情并下载
Symbol
Footprint
3D Model
