094929

产品分类: 开关变压器
厂牌: BOURNS
产品描述: 85V~265V 4.2KV 通孔安装 25mm*21mm*18.5mm
供应商型号: 4210150
供应商: 海外现货
标准整包数: 1

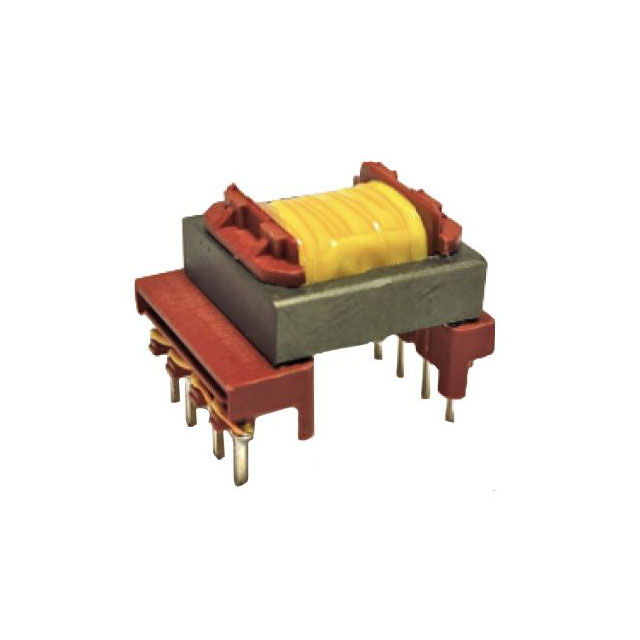

BOURNS 开关变压器 094929

094929概述


    产品简介


    Model 094929 SP-E 20/6 Flyback变压器是一款适用于开关电源(SMPS)的高可靠性和高性能飞跨变压器。它通过增强绝缘设计确保符合多个安全标准,如EN 62368、EN 60335和EN 61558,同时被VDE批准并符合RoHS规范。此产品广泛应用于各类开关电源系统,尤其适合半导体制造商提供的AC-DC转换应用。

    技术参数


    | 参数 | 规格 |

    | 工作频率 | 132 kHz |
    | 最大传输功率 | 22 W |
    | 额定电感值 | 0.94 mH ± 10% |
    | 最大泄漏电感 | 35 µH最大 |
    | 绝缘强度 | 4.2 kV / 50 Hz / 1秒 |
    | 操作温度范围 | -25°C至+125°C |
    | 存储温度范围 | -25°C至+85°C |

    产品特点和优势


    1. 高耐压变压器:提供增强绝缘,允许高达400 V的工作电压。
    2. 标准化认证:经过VDE认证,有助于满足多种安全标准要求。
    3. 环保设计:符合RoHS规范,减少对环境的影响。
    4. 多重绝缘保护:增加产品在高压下的安全性。
    5. 优异的性能参数:具有优良的传输功率和稳定的电感值。

    应用案例和使用建议


    应用案例
    本变压器在Flyback拓扑结构中得到广泛应用,适用于开关电源系统。特别是在AC-DC转换应用中,表现出色,可以有效地减少电力损耗,提高系统的效率和稳定性。
    使用建议
    为了确保产品的最佳性能,推荐遵循推荐的焊接工艺流程,控制焊接温度和时间,以避免过度热应力导致的损害。此外,在设计应用电路时,考虑环境温度和散热管理,以延长产品的使用寿命。

    兼容性和支持


    Model 094929 SP-E 20/6 Flyback变压器可与其他多种AC-DC转换设备兼容,特别是那些基于不同半导体供应商的产品。制造商提供技术支持和服务,帮助用户解决应用过程中的问题,并确保产品能在其特定应用环境中正常工作。

    常见问题与解决方案


    1. 问题:焊接时出现裂纹
    - 解决方案:遵循推荐的焊接曲线进行焊接,控制预热时间和峰值温度。
    2. 问题:操作过程中过热
    - 解决方案:确保良好的散热管理,必要时使用外部冷却装置。
    3. 问题:产品未达到预期性能
    - 解决方案:检查所有连接是否正确无误,同时考虑是否需要调整电路参数。

    总结和推荐


    Model 094929 SP-E 20/6 Flyback变压器凭借其优异的技术规格、增强的安全性和多样的应用能力,在各类开关电源系统中具有显著的竞争力。其在环保、标准认证及使用便利性方面的优势使其成为市场上不可忽视的选择。鉴于上述各方面表现,强烈推荐该产品用于需要高可靠性、高效能的电源转换应用中。

094929参数

参数
初级电压 85V~265V
次级电压 -
绝缘电压 4.2KV
频率范围 -
长*宽*高 25mm*21mm*18.5mm
安装方式 通孔安装
包装方式 托盘

094929厂商介绍

BOURNS是一家全球知名的电子元件制造商,成立于1946年,总部位于美国加利福尼亚州。公司专注于设计、制造和销售各种电子元件,包括电位器、编码器、传感器、电路保护器等。

BOURNS的产品主要分为以下几类:
1. 电位器:包括单圈电位器、多圈电位器、预设电位器等,广泛应用于音频、视频、通讯等领域。
2. 编码器:包括旋转编码器、线性编码器等,广泛应用于工业自动化、医疗设备等领域。
3. 传感器:包括温度传感器、压力传感器等,广泛应用于汽车、家电等领域。
4. 电路保护器:包括保险丝、PTC等,广泛应用于电源、电池等领域。

BOURNS的优势在于:
1. 强大的研发能力:拥有一支专业的技术团队,不断推出创新产品。
2. 严格的质量控制:通过ISO9001等认证,确保产品质量。
3. 完善的服务体系:在全球设有多个销售和服务网点,为客户提供及时的技术支持。
4. 丰富的产品线:提供多种规格和型号的产品,满足客户的多样化需求。

094929数据手册

厂牌 PDF简要描述 下载
BOURNS 开关变压器 BOURNS 094929 094929数据手册

094929封装设计

查看详情并下载
Symbol
Footprint
3D Model
