61300711021

厂牌: WURTH

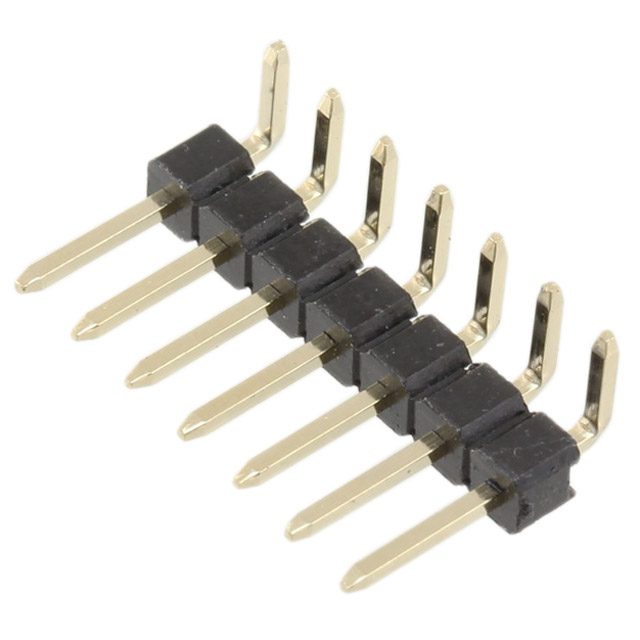

产品描述: Wurth Elektronik 2.54mm间距7p单排排针 板对板连接器, WR-PHD系列, 直角, 通孔安装
供应商型号: 2356182
供应商: 海外现货
标准整包数: 10
WURTH 矩形连接器 - 针座 - 公插针 61300711021

61300711021概述

    WR-PHD Angled Pin Header 技术手册解析

    1. 产品简介


    WR-PHD Angled Pin Header 是一款专为通用电子设备设计的电子元器件。它主要用于连接电路板之间的信号传输,适合于多种电子设备,如消费电子、工业控制和通信设备等。其独特之处在于设计了角度引脚,可以方便地集成到各类电子设备中。

    2. 技术参数


    - 尺寸规格:
    - 长度 (L): 17.78 mm (±0.30 mm)
    - 引脚间距 (Pitch): 2.54 mm
    - 针距 (Pin to Pin): 15.24 mm
    - 引脚数 (Pins): 7
    - 耐久性:25次插拔循环
    - 工作温度范围:-40°C 至 +105°C
    - 电气特性:
    - 额定电流 (IR): 3 A
    - 工作电压:250 V (AC)
    - 耐压:500 V (AC)(持续1分钟)
    - 接触电阻 (R): ≤20 mΩ
    - 绝缘电阻 (RISO): ≥1000 MΩ
    - 材料特性:
    - 绝缘体材料:PA6T,阻燃等级UL94 V-0,颜色为黑色
    - 接触材料:铜合金,表面镀金

    3. 产品特点和优势


    WR-PHD Angled Pin Header 的显著特点是其耐久性和可靠性。它通过25次插拔循环的测试,保证了长时间的稳定性和耐用性。此外,其工作温度范围宽广,能够在极端环境中保持良好的性能。接触材料采用镀金铜合金,确保了低接触电阻和高导电性。

    4. 应用案例和使用建议


    该产品广泛应用于各种电路板连接,例如工业控制系统、通信设备和消费电子产品。对于使用过程中需要注意的是,为了防止损坏,避免直接机械冲击和过度操作。建议在设计时确保引脚间距符合标准,以获得最佳效果。

    5. 兼容性和支持


    WR-PHD Angled Pin Header 设计时考虑到了与其他电子元器件的良好兼容性,但最好还是与相同品牌的产品搭配使用,以确保最佳性能。制造商提供详尽的技术支持和售后服务,包括设计咨询和技术指导,以帮助客户顺利进行产品设计和制造。

    6. 常见问题与解决方案


    - 问题:长时间存储后焊接不良。
    - 解决方案:确保产品在发货后12个月内使用,且存储条件符合要求。
    - 问题:接触电阻过高。
    - 解决方案:检查是否正确安装,确保所有连接都紧密可靠。
    - 问题:引脚变形。
    - 解决方案:避免重复施加过大力量,遵循正确的操作规范。

    7. 总结和推荐


    总体而言,WR-PHD Angled Pin Header 在设计和功能上表现出色,尤其适用于需要高度可靠性和稳定性的工作环境。其独特的结构设计使其在众多同类产品中脱颖而出。虽然价格略高于普通产品,但考虑到其卓越的性能和长期的使用寿命,依然非常值得推荐。对于需要高性能电子连接的应用场景,WR-PHD Angled Pin Header 是一个理想的选择。

61300711021参数

参数
触头镀层厚度 - 配接 -
类型 Header,Push-Pull
额定电流 3A
防护等级 -
排数 1
间距-配接 2.54mm
针脚数 7pin
触头镀层 - 配接
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装
