61003421121

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距34p双排排针 板对板连接器, WR-PHD系列, 直角, 表面
供应商型号: 8281825
供应商: 欧时
标准整包数: 5

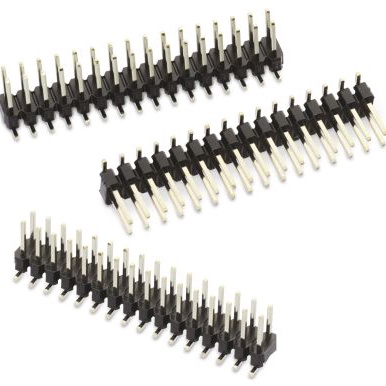

WURTH 矩形连接器 - 针座 - 公插针 61003421121

61003421121概述


    产品简介


    本产品是一款2.54毫米双面表面贴装插头(SMT Pin Header),适用于各种需要高速连接的应用场合。它的主要功能是提供稳定可靠的电连接,支持标准PCB设计,广泛应用于消费电子、工业控制、通讯设备及汽车电子等领域。

    技术参数


    - 材料: 绝缘体为PA 6T,阻燃等级达到UL94-V0,颜色为黑色。
    - 接触材料: 铜合金。
    - 接触类型: 冲压型。
    - 接触镀层: 镀金。
    - 质量等级: 符合CECC 75 301-802标准的质量等级3。
    - 间距: 2.54毫米。
    - 操作温度范围: -40°C至125°C。
    - 电气特性:
    - 电流承载能力:3安培。
    - 工作电压:250伏交流电。
    - 绝缘电阻:大于1000兆欧姆。
    - 耐压:500伏交流电/分钟。
    - 接触电阻:最大20毫欧姆。
    - 包装方式: 管装。
    - 焊接工艺: 仅限回流焊工艺。

    产品特点和优势


    该产品具有以下特点和优势:
    1. 高可靠性:采用镀金接触面和高耐压绝缘材料,确保长期稳定的电气性能。
    2. 适应性强:适用于宽广的操作温度范围,可在极端环境下保持良好表现。
    3. 环保合规:符合RoHS和Lead Free标准,环保且安全。
    4. 耐用性:高质量的铜合金接触材料,保证长期使用下的接触可靠性和耐用性。

    应用案例和使用建议


    此插头适用于各类需要高性能连接器的电子设备,如智能家居设备、自动化设备和车载娱乐系统。例如,在智能家居项目中,它可以用于智能插座与中央控制器之间的连接,确保高效的数据传输。对于这类应用,建议根据具体PCB设计选择合适尺寸的产品,并进行必要的热测试以确保其在高温环境下的稳定性。

    兼容性和支持


    该产品支持标准的PCB设计,与其他常见的PCB组件和电路板有良好的兼容性。厂商提供了详细的安装和使用指南,并可通过技术支持热线获得专业的技术指导和服务。

    常见问题与解决方案


    - 问题1: 插头在焊接过程中出现虚焊。
    - 解决方法: 确保焊接过程符合推荐的回流焊工艺,检查焊接参数是否正确设置。
    - 问题2: 插头在使用过程中出现接触不良。
    - 解决方法: 检查插头的安装位置是否正确,确保与PCB的良好接触。必要时,重新焊接插头。
    - 问题3: 插头外观有损伤。
    - 解决方法: 仔细检查外观损伤的原因,避免在运输或装配过程中对插头造成损伤。

    总结和推荐


    综上所述,这款2.54毫米双面表面贴装插头以其卓越的电气性能、广泛的温度适应性以及良好的耐用性和环保性,成为市场上备受推崇的选择。它不仅适用于多种应用领域,还具备出色的稳定性和可靠性。因此,我强烈推荐这款插头作为高性能连接器的首选。

61003421121参数

参数
防护等级 -
针脚数 34pin
类型 Header,Push-Pull
触头镀层厚度 - 配接 -
颜色 黑色
额定电流 3A
触头镀层 - 配接
间距-配接 2.54mm
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 管装

61003421121厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61003421121数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 61003421121 61003421121数据手册

61003421121封装设计

查看详情并下载
Symbol
Footprint
3D Model
