61300811121

厂牌: WURTH
产品描述: Wurth Elektronik 2.54mm间距8p单排排针 板对板连接器, WR-PHD系列, 直角, 通孔安装
供应商型号: 61300811121
供应商: 国内现货
标准整包数: 5

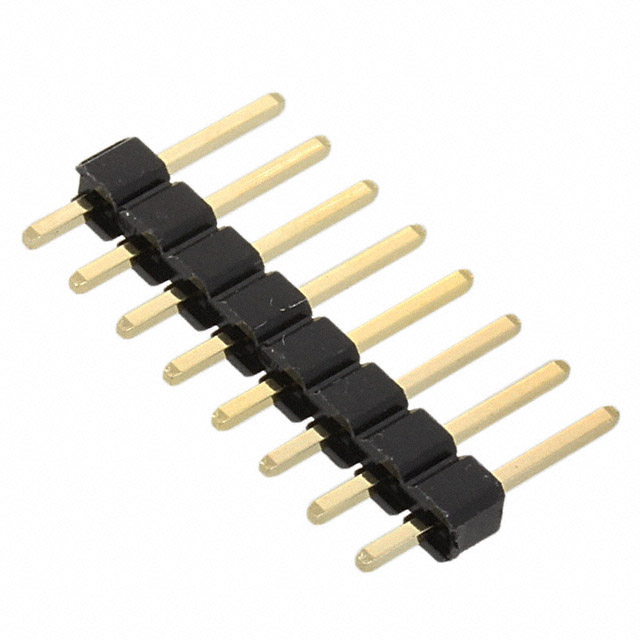

WURTH 矩形连接器 - 针座 - 公插针 61300811121

61300811121概述

    WR-PHD Pin Header 技术手册解析

    1. 产品简介


    WR-PHD Pin Header(插针头)是一款专为通用电子设备设计的电子元器件。它的主要功能是用于电路板之间的连接,适用于多种电子产品和系统,如消费电子、工业自动化、通信设备等。

    2. 技术参数


    | 参数名称 | 参数值 | 单位 |
    |
    | 针数 | 8
    | 推荐孔径间距 | 2.54 | mm |
    | 推荐孔径间距公差 | ±0.05 | mm |
    | 引脚间距 | 2.54 | mm |
    | 高温等级 | -40 到 +105 | °C |
    | 额定电流 | 3 | A |
    | 工作电压 | 250 | V(AC)|
    | 耐压能力 | 500 | V(AC) 1分钟 |
    | 接触电阻 | 20 | mΩ max. |
    | 绝缘电阻 | 1000 | MΩ min. |
    | 插拔寿命 | 25 | 次 |

    3. 产品特点和优势


    - 高可靠性:通过了RoHS认证和REACH认证,符合严格的环保标准。
    - 耐高温:工作温度范围宽广,可承受极端环境。
    - 耐用性强:具备超过25次插拔的使用寿命,适合频繁使用的场合。
    - 阻燃材料:绝缘材料通过UL94 V-0等级认证,具有良好的防火性能。

    4. 应用案例和使用建议


    应用案例:WR-PHD Pin Header常用于计算机主板、网络设备、工业控制系统等。例如,在某些工业控制系统的信号传输中,该组件可以稳定地连接各个模块。
    使用建议:
    - 焊接时:必须按照指定的波峰焊工艺进行焊接,否则可能导致损坏。
    - 清洁:避免使用刷子清洗PCB,以免变形影响功能。
    - 存储:需在原包装条件下储存,防止暴露在阳光下。

    5. 兼容性和支持


    - 兼容性:WR-PHD Pin Header 是Würth Elektronik eiSos GmbH & Co. KG产品线的一部分,推荐与同品牌其他组件配套使用以确保兼容性。
    - 支持:客户可以联系Würth Elektronik eiSos GmbH & Co. KG的技术支持团队获取更多帮助。

    6. 常见问题与解决方案


    - 问题:插针无法正确插入?
    - 解决方案:检查是否遵循推荐的孔径和间距要求,确认无误后再进行安装。
    - 问题:产品出现接触不良?
    - 解决方案:检查焊接质量及清洁度,确保没有杂质影响接触效果。


    7. 总结和推荐


    总结:WR-PHD Pin Header凭借其广泛的适用性、可靠的性能以及严格的质量控制标准,成为了一款值得信赖的产品。尤其适合那些需要高可靠性的工业应用环境。
    推荐:对于需要稳定且高效的电子连接解决方案的应用场景,强烈推荐使用WR-PHD Pin Header。该产品不仅符合行业标准,还能提供长期的可靠性保障。

61300811121参数

参数
颜色 黑色
类型 Header,Push-Pull
触头镀层厚度 - 配接 -
排数 1
防护等级 -
针脚数 8pin
触头镀层 - 配接
额定电流 3A
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

61300811121厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

61300811121数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 61300811121 61300811121数据手册

61300811121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.6625
125+ ¥ 2.5954
500+ ¥ 2.5327
1000+ ¥ 1.3939
库存: 885
起订量: 195 增量: 0
交货地:
最小起订量为:125
合计: ¥ 324.42
