62401421622

厂牌: WURTH

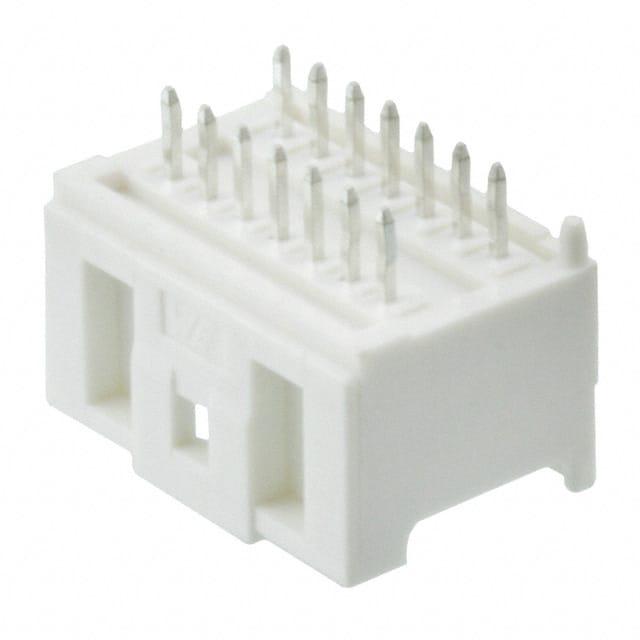

产品描述: Wurth Elektronik 2.0mm间距14p双排排针, WR-WTB系列, 直角
供应商型号: 732-4317-ND
供应商: Digi-Key
标准整包数: 1
WURTH 矩形连接器 - 针座 - 公插针 62401421622

62401421622概述

    电子元器件技术手册解析:垂直双排镀锡公端子护罩头

    产品简介


    本手册介绍了适用于一般电子设备的2.00毫米垂直双排镀锡公端子护罩头(以下简称“产品”)。这类产品通常用于连接电子电路中的不同部件,广泛应用于消费电子、工业控制及通信设备等领域。产品采用了耐高温材料,具备良好的机械强度和电气性能,能够满足大部分应用场景的需求。

    技术参数


    - 尺寸: 2.00毫米(间距)
    - 绝缘材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 阻燃等级: UL94-V0
    - 颜色: 白色
    - 接触材料: 铜合金
    - 接触类型: 冲压成型
    - 接触电镀: 锡
    - 质量等级: 25次插拔循环
    - 工作温度: -25℃ 至 85℃
    - 电气特性:
    - 电流额定值: 3安培
    - 工作电压: 250伏交流电
    - 绝缘电阻: >1000兆欧
    - 介电强度: 1000伏交流电/分钟
    - 接触电阻: 最大20毫欧
    - 包装: 管式包装
    - 焊接标准: 符合JEDEC无铅波峰焊接标准

    产品特点和优势


    1. 高可靠性: 经过严格的25次插拔循环测试,确保长期稳定使用。
    2. 耐高温: 在-25℃至85℃的宽广温度范围内均可正常工作。
    3. 环保: 符合RoHS指令要求,无铅化设计。
    4. 阻燃性强: UL94-V0认证,有效防止火灾蔓延。
    5. 兼容性好: 可轻松与其他电子元器件连接,保证系统整体可靠性。

    应用案例和使用建议


    本产品适合应用于消费电子、工业自动化、通信设备等多个领域。例如,在智能家居产品中作为电路连接件使用;在汽车电子控制系统中实现不同模块间的信号传输。为了更好地利用该产品的特性,建议在使用时注意以下几点:
    - 环境温度管理: 尽量避免长时间暴露在极端高温或低温环境中。
    - 安装规范: 按照制造商提供的安装指南进行正确安装,确保接触良好。
    - 定期检查: 建议定期对连接部位进行检查,及时更换损坏部件以维持系统的可靠运行。

    兼容性和支持


    产品支持无铅波峰焊接标准,与多种焊料和焊接工艺兼容。此外,制造商提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时有效的帮助。

    常见问题与解决方案


    1. 问题: 产品在安装后出现接触不良现象。
    - 解决方案: 检查安装是否按照指南正确执行,确认焊接质量和接触面清洁度。
    2. 问题: 连接稳定性不佳。
    - 解决方案: 确保安装时施加适当的压力,并根据需要调整接触点。
    3. 问题: 设备在高温环境下运行时性能下降。
    - 解决方案: 避免将设备置于高温环境中,并采取适当的散热措施。

    总结和推荐


    综上所述,该款2.00毫米垂直双排镀锡公端子护罩头是一款具有高性能、高可靠性的连接器件,特别适用于对温度和电气性能要求较高的应用场景。它不仅符合国际标准,还拥有良好的市场口碑,推荐给需要此类产品的客户选用。

62401421622参数

参数
防护等级 -
排数 2
针脚数 14pin
类型 Header,Latch Holder
间距-配接 2mm
触头镀层厚度 - 配接 -
颜色 白色
触头镀层 - 配接
额定电流 3A
安装方式 通孔安装
零件状态 在售
包装方式 管装

62401421622厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

62401421622数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 62401421622 62401421622数据手册

62401421622封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1968 ¥ 27.013
10+ $ 2.6603 ¥ 22.2636
100+ $ 2.4242 ¥ 20.2879
250+ $ 1.9562 ¥ 16.3713
500+ $ 1.799 ¥ 15.0553
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.01
