首页  >  产品百科  >  749196508

749196508

产品分类: 开关变压器
厂牌: WURTH
产品描述: 1.5KV 贴片安装 21.01mm*21.49mm*11.99mm
供应商型号: 710-749196508
供应商: Mouser
标准整包数: 1

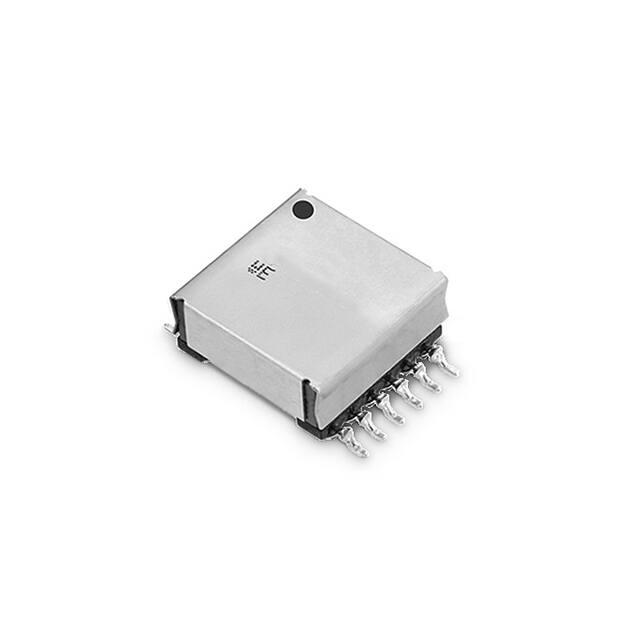

WURTH 开关变压器 749196508

749196508概述

    WE-FLEX HV Flexible Transformer 技术手册

    产品简介


    WE-FLEX HV Flexible Transformer 是一款专为通用电子设备设计的柔性变压器,特别适用于DC/DC转换器。该产品由德国Würth Elektronik eiSos GmbH & Co. KG公司制造。这款变压器具有高灵活性和高性能,适用于广泛的电子设备领域。

    技术参数


    以下是该产品的关键技术规格和参数:
    - 尺寸:
    - 长度(最大):21.0 mm
    - 宽度(最大):29.5 mm
    - 厚度(典型):3.0 ± 0.3 mm
    - 引脚间距:0.7 ± 0.1 mm
    - 电感量(Base):196 μH ±35%
    - 匝数比(n):1:1:1:1:1:1
    - 电压-μ秒积(Base):123.4 µVs 最大值
    - 额定电流(Base):ΔT = 40 K 时,1.35 A 典型值
    - 饱和电流(Base):|ΔL/L| < 10% 时,0.1 A 典型值
    - 直流电阻(Base):@ 20 °C 时,102 mΩ 最大值
    - 漏感(Base):100 kHz/ 0.1 V 时,0.24 µH 典型值
    - 绝缘测试电压:所有绕组:1500 V (AC)
    - 工作温度范围:-40 °C 至 +125 °C
    - 存储温度范围(原包装):-40 °C 至 +85 °C

    产品特点和优势


    WE-FLEX HV Flexible Transformer 具备以下显著特点和优势:
    1. 高灵活性:适用于各种复杂布局的电路板设计,适应性强。
    2. 高性能:优良的电感量和匝数比,保证了高效的能量传输效率。
    3. 高可靠性:通过严格的电气特性和工作环境测试,确保长期稳定运行。
    4. 易于安装:标准引脚设计便于自动化生产和装配。
    5. 广泛兼容:可应用于多种DC/DC转换器系统,适合不同应用场景。

    应用案例和使用建议


    WE-FLEX HV Flexible Transformer 广泛应用于通信设备、电源适配器、工业控制等领域。例如,在通信设备中作为DC/DC转换器的一部分,可以实现高效能的电压转换。为了确保最佳性能,建议在使用过程中注意以下几点:
    - 避免过热:保持组件温度不超过+125°C。
    - 正确的焊接工艺:严格遵循焊锡温度曲线,避免损坏。
    - 定期检查:对已封装的产品进行定期检查,以确保电气和机械特性不受影响。

    兼容性和支持


    该产品与大多数主流的PCB制程和自动组装设备兼容。制造商提供详细的文档和支持服务,包括但不限于产品数据手册、焊接指南和常见问题解答。此外,用户可以通过联系当地销售工程师获得进一步的技术支持。

    常见问题与解决方案


    以下是几种常见的问题及其解决方案:
    1. 问题:过高的焊接温度导致组件损坏。
    - 解决方法:遵循推荐的焊接温度曲线,确保温度控制在规定的范围内。

    2. 问题:长时间暴露于高温环境导致性能下降。
    - 解决方法:尽量避免组件处于高温环境中,确保工作温度不高于+125°C。

    3. 问题:焊接后发现电气连接不良。
    - 解决方法:仔细检查焊接点,确保焊接质量良好。

    总结和推荐


    WE-FLEX HV Flexible Transformer 在设计和性能方面均表现出色,特别是在电感量、匝数比和额定电流等方面达到较高的水平。其高灵活性和兼容性使其成为DC/DC转换器领域的优选。强烈推荐在需要高效、稳定能源转换的应用中使用此款变压器。
    综上所述,这款柔性变压器凭借其卓越的性能、可靠性和兼容性,是值得选择的理想产品。

749196508参数

参数
初级电压 -
次级电压 -
绝缘电压 1.5KV
频率范围 -
长*宽*高 21.01mm*21.49mm*11.99mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

749196508厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

749196508数据手册

厂牌 PDF简要描述 下载
WURTH 开关变压器 WURTH 749196508 749196508数据手册

749196508封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.4885 ¥ 101.9317
10+ $ 10.7676 ¥ 95.5355
25+ $ 10.746 ¥ 95.3439
50+ $ 10.7028 ¥ 94.9606
120+ $ 8.5968 ¥ 76.2752
240+ $ 8.295 ¥ 73.5974
480+ $ 8.2845 ¥ 73.5042
960+ $ 7.7805 ¥ 69.0325
库存: 159
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 101.93
