760871135

产品分类: 开关变压器
厂牌: WURTH
产品描述: 14V 85V~265V 4KV 60KHz~150KHz 贴片安装 16.6mm*20.06mm*14mm
供应商型号: 732-4486-2-ND
供应商: Digi-Key
标准整包数: 150

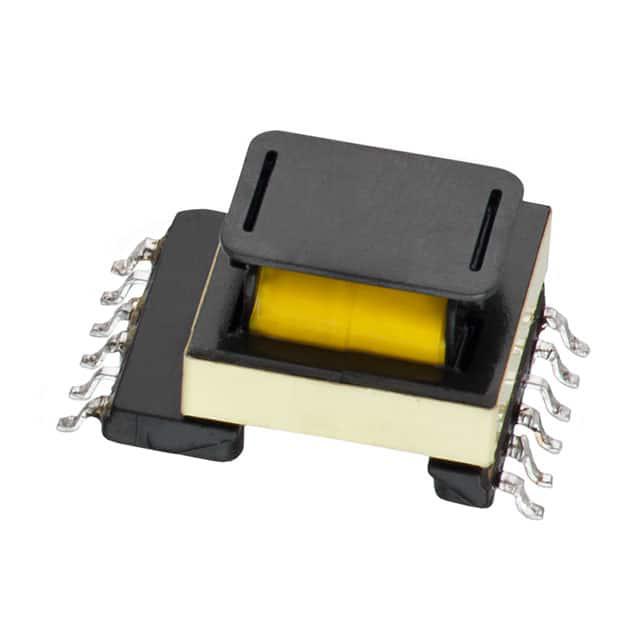

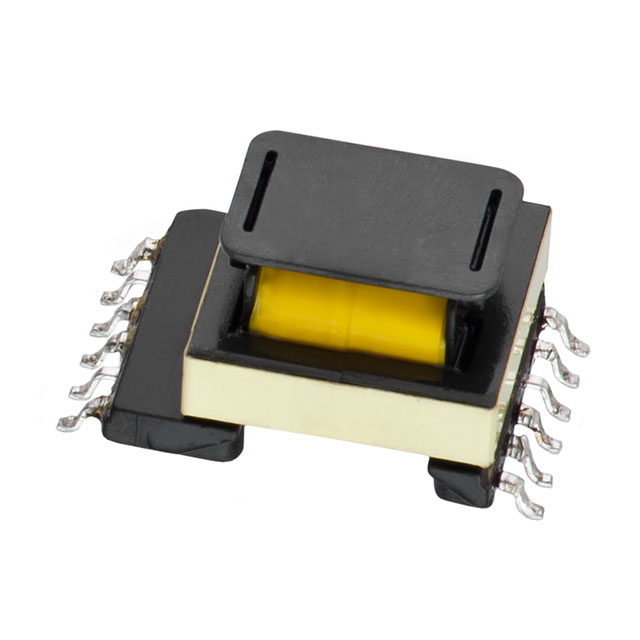

WURTH 开关变压器 760871135

760871135概述

    电子元器件技术手册解析:WE-UOST通用离线标准变压器

    产品简介


    WE-UOST通用离线标准变压器(型号760871135)是一款适用于一般电子设备的电子元件。其主要功能是作为电源转换设备,用于交流输入电压到多个直流输出电压的转换。此产品广泛应用于消费电子、工业控制设备及通信基础设施等领域。

    技术参数


    - 尺寸(单位:毫米)
    - 长度:13.5 ± 0.5
    - 宽度:25.81
    - 高度:16.6 ± 0.6
    - 端子间距:2.54 ± 0.1
    - 线圈直径:0.7 ± 0.05
    - 跳线间距:0.4 ± 0.05
    - 圆角半径:0.1
    - 电气特性
    - 电感值(L):100 kHz时,1250 μH,容差±10%
    - 匝数比:N1:N2:N3:N4 = 136:13:13:15,容差±3%
    - 饱和电流:0.8 A(典型)
    - 直流电阻:
    - RDC1 (N1): 2920 mΩ(最大)
    - RDC2 (N2): 92 mΩ(最大)
    - RDC3 (N3): 92 mΩ(最大)
    - RDC4 (N4): 400 mΩ(最大)
    - 泄漏电感(LS):53 μH(最大)
    - 绝缘测试电压:VTN1,4 => N2,3 为4000 V(AC)
    - 认证
    - 符合RoHS、REACh 和 Halogen Free标准
    - 工作条件
    - 工作温度范围:-40°C 至 +125°C
    - 存储温度范围(原包装内):-20°C 至 +60°C
    - 湿度敏感级别(MSL):1级

    产品特点和优势


    - 高可靠性:通过了多项国际标准认证,确保在复杂环境下的稳定性和耐用性。
    - 低功耗设计:电感值高,直流电阻低,有助于降低系统整体能耗。
    - 广泛的应用领域:适用于各种需要电源转换的场合,如家用电器、工业控制设备等。

    应用案例和使用建议


    - 典型应用:适用于85-265 V (AC) 输入电压转换成12 V、0.55 A 输出,以及14 V 辅助输出。
    - 使用建议:确保焊接过程符合规范以避免保修失效;尽量避免强力冲击和高温环境,以保护产品的稳定运行。

    兼容性和支持


    - 兼容性:产品设计遵循IEC61558-2-16标准,与同类电子设备有良好的兼容性。
    - 支持和维护:厂商提供详尽的可靠性检查和售后支持,客户可通过指定渠道获得帮助。

    常见问题与解决方案


    - Q1: 产品在高温环境下运行,导致温升过快怎么办?
    - A1: 确保散热措施到位,如增加散热片或选择合适的安装位置。
    - Q2: 如何确保焊接质量符合要求?
    - A2: 使用适合的焊接参数,并严格遵守焊料曲线标准。

    总结和推荐


    WE-UOST通用离线标准变压器以其出色的可靠性和广泛应用领域,在市场上具有很强的竞争优势。它不仅满足基本的电源转换需求,还具备良好的机械强度和耐温性能。对于寻求高性能、高可靠性电源转换解决方案的设计工程师来说,该产品是一个理想的选择。强烈推荐此产品用于各类工业控制和消费电子设备中。

760871135参数

参数
绝缘电压 4KV
频率范围 60KHz~150KHz
初级电压 85V~265V
次级电压 14V
长*宽*高 16.6mm*20.06mm*14mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

760871135厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

760871135数据手册

厂牌 PDF简要描述 下载
WURTH 开关变压器 WURTH 760871135 760871135数据手册

760871135封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 7.7782 ¥ 68.3482
750+ $ 7.1304 ¥ 62.6565
1050+ $ 6.4818 ¥ 56.957
库存: 450
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 10252.23
直接购买
加入购物车
