66200221022

厂牌: WURTH
产品描述: Wurth Elektronik 3.0mm间距2p双排排针 线对板连接器, WR-MPC3系列, 直角, 通孔安装
供应商型号: 1641821
供应商: 海外现货
标准整包数: 10
WURTH 矩形连接器 - 针座 - 公插针 66200221022

66200221022概述


    产品简介

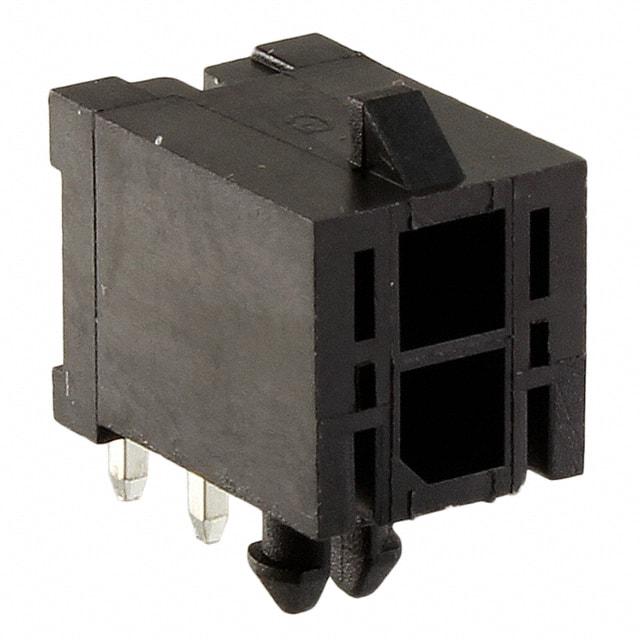

    WR-MPC3 - 3.00mm Male Dual Row Right Angle Header with Plastic Pegs
    WR-MPC3 是一款专为通用电子产品设计的3.00mm间距的双排直角插座。它采用塑料插脚结构,适合用于各种电路板连接场合。主要功能包括稳定可靠的信号传输和良好的电气性能。此产品广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    - 材料
    - 绝缘体:LCP(液晶聚合物)
    - 阻燃等级:UL94-V0
    - 颜色:黑色
    - 接触材料:铜合金
    - 接触电镀:锡
    - 质量等级:25次插拔循环
    - 间距:3.00mm
    - 环境
    - 工作温度范围:-40°C 至 105°C
    - 电气特性
    - 电流额定值:5A
    - 工作电压:250V AC
    - 绝缘电阻:>1000 MΩ
    - 耐压测试:1500V AC/Min
    - 接触电阻:≤10 mΩ
    - 焊接工艺:符合JEDEC无铅波峰焊工艺标准
    - 包装方式:管装
    - 尺寸
    - A = 3.00 x (PIN / 2 - 1)
    - B = 3.00 x (PIN / 2 + 1) + 0.70
    - 例如:
    - 2针:A=3.00, B=3.70
    - 4针:A=3.00, B=7.68
    - 6针:A=3.00, B=11.68
    - 8针:A=3.00, B=15.68
    - 10针:A=3.00, B=19.68
    - 12针:A=3.00, B=23.68
    - 14针:A=3.00, B=27.68
    - 16针:A=3.00, B=31.68
    - 18针:A=3.00, B=35.68
    - 20针:A=3.00, B=39.68
    - 22针:A=3.00, B=43.68
    - 24针:A=3.00, B=47.68

    产品特点和优势


    WR-MPC3 的独特之处在于其LCP绝缘材料、UL94-V0阻燃等级、以及高可靠性设计,适用于广泛的温度范围和电流负载。此外,其耐压测试达到1500V AC/Min,确保了高安全性。这些特点使其在消费电子、工业控制和通信设备等领域具有很高的市场竞争力。

    应用案例和使用建议


    WR-MPC3 主要应用于需要高可靠性的场合,例如汽车电子、工业控制系统等。使用时建议注意以下几点:
    - 确保焊接温度不超过规定的最大值,避免过度加热导致的损坏。
    - 在电路板安装过程中,确保插座的垂直度和正确插入,以避免接触不良或短路。
    - 建议在使用前进行绝缘电阻测试,确保所有电气指标符合要求。

    兼容性和支持


    - 兼容性:WR-MPC3 插座与市面上常见的公头和母头连接器相匹配,易于集成到多种系统中。
    - 支持:Wurth Elektronik提供详细的用户手册和技术支持服务,以帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. Q: 插座接触不良怎么办?
    - A: 检查插座和公头的清洁情况,必要时重新焊接以确保良好的电气连接。
    2. Q: 如何判断插座是否损坏?
    - A: 使用万用表测量绝缘电阻和接触电阻,若超出标准则需更换新的插座。
    3. Q: 插座安装后出现不稳定如何处理?
    - A: 确认插座是否完全嵌入,并检查电路板是否有变形或其他物理损伤。

    总结和推荐


    WR-MPC3 是一款性能优异、可靠性高的电子元器件,适用于广泛的工业和消费类电子产品。由于其优秀的电气特性和机械稳定性,推荐用于需要高可靠性和高电流负载的应用场合。总的来说,如果你需要一款高性能的连接器,WR-MPC3是一个值得考虑的选择。

66200221022参数

参数
颜色 黑色
触头镀层厚度 - 配接 -
针脚数 2pin
类型 Header,Locking Ramp
防护等级 -
触头镀层 - 配接
额定电流 5A
排数 2
间距-配接 3mm
长*宽*高 6.7mm(长度)*11.9mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

66200221022厂商介绍

WURTH是一家国际知名的紧固件分销商和系统供应商,总部位于德国。公司主营产品包括螺丝、螺母、螺栓、垫圈、铆钉、紧固件工具、紧固件存储系统等,广泛应用于汽车、**、建筑、电子、机械制造等多个领域。

WURTH的优势主要体现在以下几个方面:
1. 产品种类齐全:WURTH提供超过120,000种紧固件产品,满足不同行业的需求。
2. 质量保证:WURTH的产品均符合国际质量标准,如DIN、ISO等。
3. 快速交货:WURTH在全球设有多个仓库和物流中心,确保产品快速交付。
4. 定制服务:WURTH提供定制紧固件解决方案,满足客户的个性化需求。
5. 技术支持:WURTH拥有专业的技术支持团队,为客户提供紧固件选型、安装、维护等全方位服务。

总之,WURTH凭借其丰富的产品线、严格的质量控制、快速的交货能力和专业的技术支持,成为全球紧固件行业的领导者。

66200221022数据手册

厂牌 PDF简要描述 下载
WURTH 矩形连接器 - 针座 - 公插针 WURTH 66200221022 66200221022数据手册

66200221022封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.9105
250+ ¥ 4.9105
500+ ¥ 4.8228
1250+ ¥ 4.8228
库存: 142
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 49.1
直接购买
加入购物车
